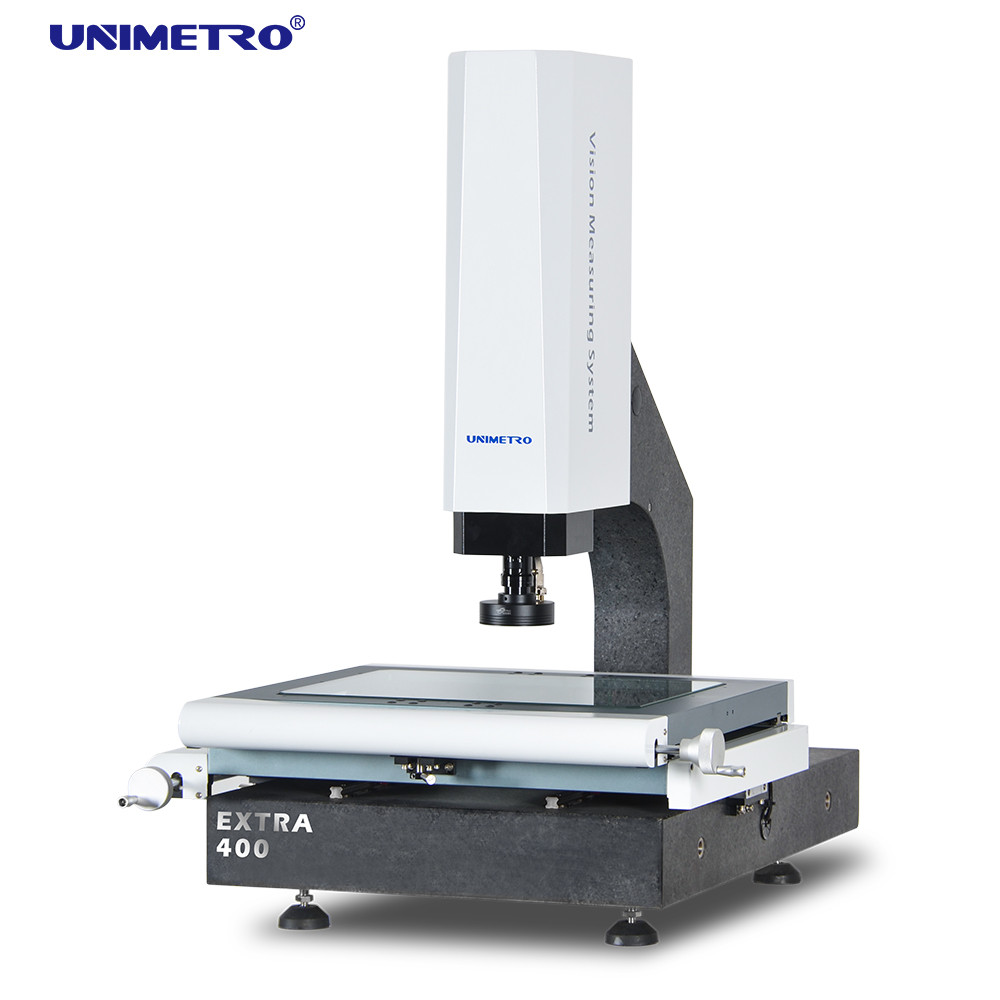

Fabriquer des équipements de mesure vidéo semi-automatiques de haute précision
La machine de mesure de vision semi-automatique de la série EXTRA offre aux clients une fonction de mesure et une expérience utilisateur au-delà des produits ordinaires. Gamme complète de servocommandes de l'axe Z, configuration standard du générateur d'impulsions manuelles pour un contrôle précis et un réglage précis du mouvement de l'axe Z, avec fonction de mise au point automatique de l'image, votre efficacité de mesure et votre expérience utilisateur sont grandement améliorées.
Paramètres
| Modèle |
SUPPLÉMENTAIRES 200 |
SUPPLÉMENTAIRE 300 |
SUPPLÉMENTAIRE 400 |
SUPPLÉMENTAIRE 500 |
| Dimension (mm)(L*L*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Plage de mesure (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Répétabilité (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Poids (kg) |
140 kg |
190 kg |
240 kg |
290 kg |
| Image et mesure |
CCD |
200 mm (peut être surélevé selon les exigences des clients) |
| Lentille |
Objectif à zoom manuel 0,7-4,5X/objectif à zoom automatique 1-10X |
| Grossissement |
18-195X (Pour référence seulement. Avec un appareil photo et un objectif différents, le grossissement sera différent.) |
| Champ de vision |
8,1 ~ 1,3 mm |
| Distance de travail |
108mm |
| Résolution d'échelle linéaire |
0,5 μm (0,1 μm en option) |
| Système de conduite |
Commande manuelle des axes X, Y, commande CNC en boucle fermée de l'axe Z et fonction AUTU FOCUS disponibles |
| Éclairage |

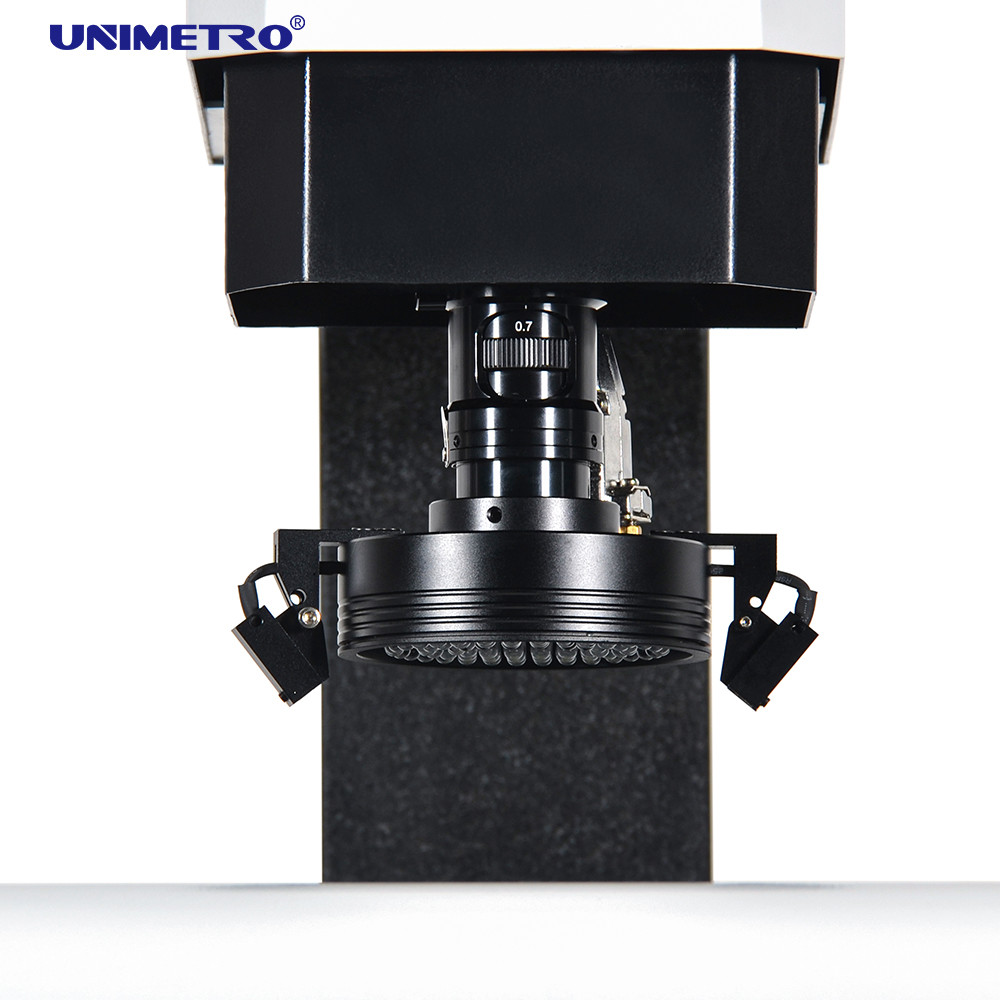

Éclairage de surface annulaire LED programmable à 4 sections, éclairage de contour LED parallèle, éclairage annulaire LED à 8 sections, coaxial, en option |
Caractéristiques
◆ Contrôle des détails de qualité
1. Base et colonne en granit, excellente stabilité ;
2. L'étape de travail en aluminium rend le contrôle de mouvement à réaction rapide et flexible ;
3. Étape de travail avec traitement de surface d'oxydation dure anti-rayures ;
4. Standard avec guide linéaire de précision, vis à billes de meulage et servomoteur AC, etc., pour assurer la précision et la stabilité du système de mouvement ;
5. Le système de contrôle intégré, intégrant le contrôle de mouvement et le contrôle de tous les signaux tels que l'éclairage et la lecture de l'échelle linéaire, garantit que les performances de la machine sont extrêmement stables.
◆Configuration hautes performances
1. Contrôle manuel à deux axes X, Y pour obtenir un positionnement précis ;
2. L'axe Z adopte un guide linéaire de haute précision et un système de contrôle de servomoteur pour réaliser une mise au point automatique, éliminer l'erreur de mise au point artificielle et améliorer la précision et la stabilité des mesures ;
3. Une tige polie sans dents de haute précision et un dispositif de verrouillage à déplacement rapide sont utilisés pour garantir l'erreur de retour de la table de travail dans les 2 um ;
4. Le CCD couleur industriel haute résolution garantit une qualité d'image claire sans distorsion et répond aux besoins d'observation claire et de mesure précise ;
5. Objectif zoom à signal de rétroaction électronique manuel à zoom HD 0,7-4,5x, le logiciel peut identifier rapidement et automatiquement le grossissement et effectuer l'action de zoom correspondante, ce qui simplifie les étapes de mesure ;
◆ Logiciel de mesure efficace
1. La machine de mesure de vision de la série EXTRA est compatible avec plusieurs options de logiciels de mesure puissants. Qui ont une fonction de mesure diversifiée, peuvent mesurer des éléments géométriques tels que des points, des cercles, des lignes, des angles, etc., ainsi que des dimensions telles que la distance, la rondeur, la rectitude, la concentricité, etc.
2. L'interface d'opération simple et facile à comprendre rend la mesure plus simple et plus efficace ;
3. Entrée et comparaison de fichiers CAO, sortie facile du rapport de mesure et analyse SPC des données des résultats de mesure
◆ Extensibilité flexible
1. La série Extra CMM est compatible avec la série de sondes Renishaw (en option), et les utilisateurs peuvent facilement réaliser des fonctions de mesure bidimensionnelles et tridimensionnelles sur une seule machine. Le logiciel peut calculer le décalage entre la lentille optique et le palpeur tactile pour garantir que tous les résultats de mesure se trouvent dans un seul système de coordonnées.
2. Les résultats de mesure peuvent être générés sous forme de graphiques 3D pour une application d'ingénierie inverse.
3. Une variété de capteurs sans contact et de systèmes de fixation rapide peuvent être sélectionnés pour répondre aux différentes exigences de mesure des différents clients.
4. La lumière de contour verte peut être sélectionnée pour la rendre plus flexible et plus puissante pour différentes parties de différents matériaux ou formes, et fournir des applications de mesure plus puissantes.
