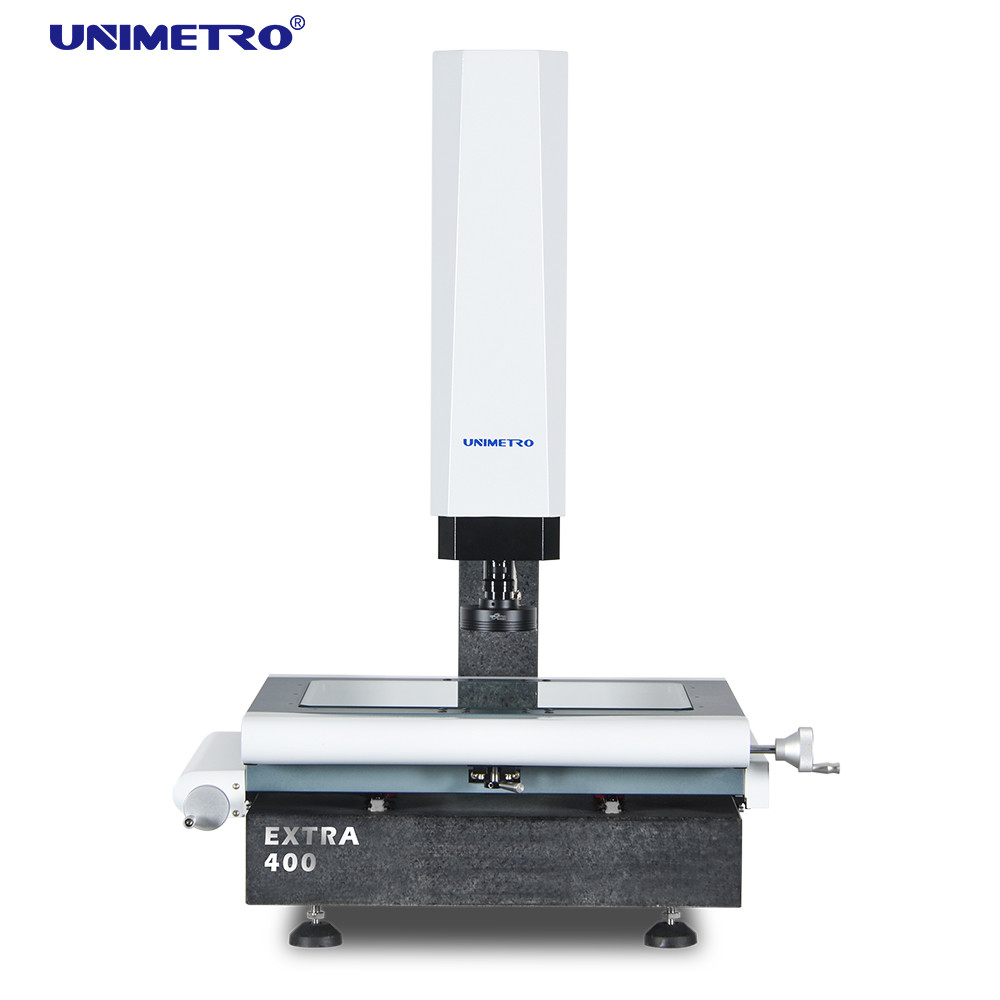

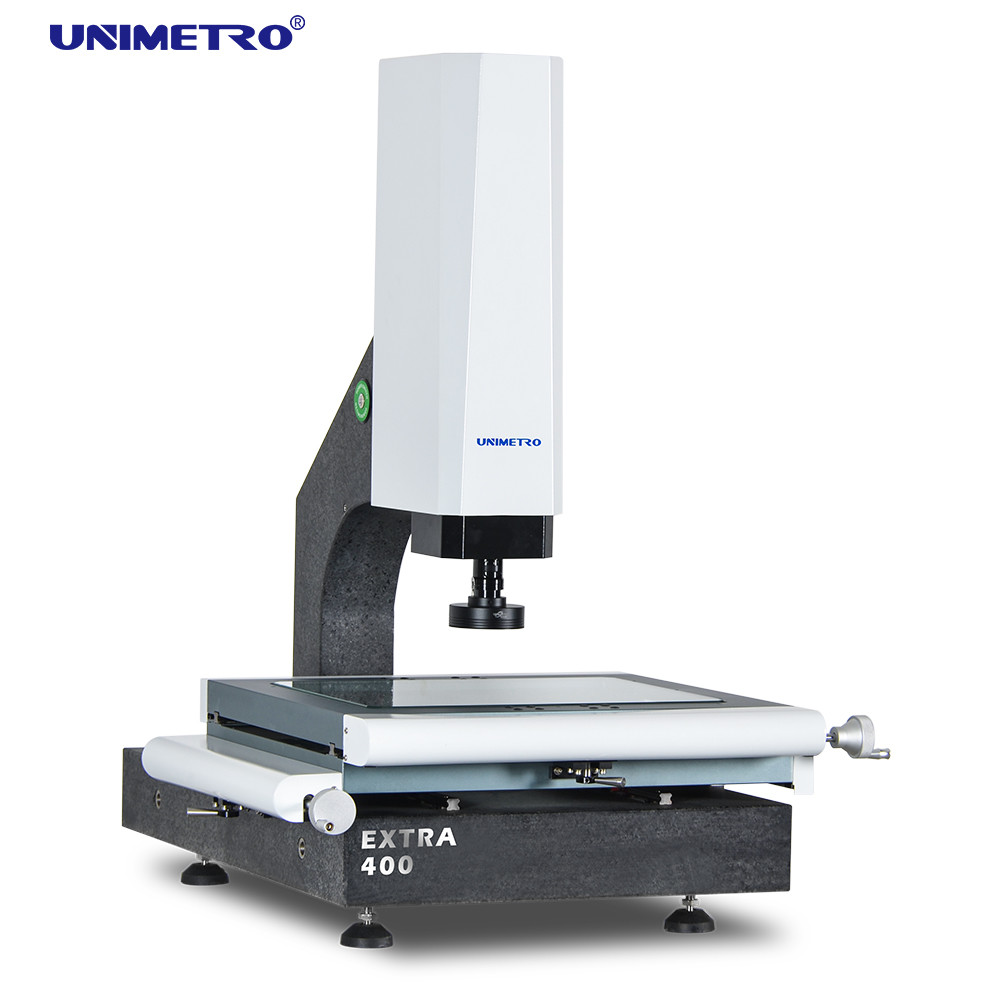

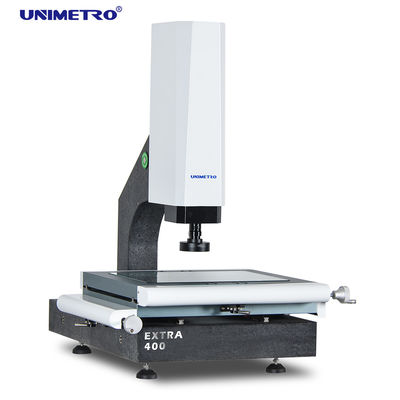

Machine de mesure optique sans contact avec fonction de mise au point automatique
RÉVISION générale du produit
La machine de mesure de vision semi-automatique de la série EXTRA offre aux clients une fonction de mesure et une expérience utilisateur au-delà des produits ordinaires.configuration standard du générateur d'impulsions manuel pour le contrôle fin et le réglage fin du mouvement de l'axe ZAvec la fonction de mise au point automatique de l'image, votre efficacité de mesure et votre expérience utilisateur sont grandement améliorées.
Les spécifications
| Modèle |
EXTRA 200 |
EXTRA 300 |
Extrait 400 |
Extrait 500 |
| Dimension (mm) (L*W*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| L'écart de mesure (mm) ((X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Précision de mesure (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Répétabilité (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Poids (kg) |
140 kg |
190 kg |
240 kg ou plus |
290 kg |
| L'image et la mesure |
Le CCD |
200 mm (peut être soulevé selon les exigences des clients) |
| Lentille |
Lentille de zoom à bosse manuelle 0,7-4,5X/lentille de zoom automatique 1-10X |
| Magnification |
18-195X (uniquement à titre de référence. Avec différentes caméras et lentilles, le grossissement sera différent.) |
| Le champ de vision |
8.1 à 1.3 mm |
| Distance de travail |
108 mm |
| Résolution à échelle linéaire |
0.5 μm ((0,1 μm en option) |
| Système de conduite |
Contrôle manuel des axes X, Y, contrôle CNC en boucle fermée des axes Z et fonction AUTU FOCUS disponibles |
| Éclairage |
Programmable 4 sections LED lumière de surface d' anneau, lumière de contour LED parallèle, 8 sections LED lumière d' anneau, coaxiale, en option |
Caractéristiques
◆ Contrôle des détails de qualité
1- base et colonne en granit, excellente stabilité;
2. étape de travail en aluminium, rendre le contrôle de mouvement rapide réagissant et flexible;
3. étape de travail avec traitement de surface d'oxydation dure anti rayures;
4. Standard avec guide linéaire de précision, vis à bille de meulage et servo moteur CA, etc., pour assurer la précision et la stabilité du système de mouvement;
5Le système de commande intégré, intégré avec le contrôle de mouvement, et tous les signaux de commande comme l'éclairage et la lecture de l'échelle linéaire, assure la performance de la machine est extrêmement stable.
◆Configuration haute performance
1. contrôle manuel X, Y à deux axes pour obtenir un positionnement précis;
2L'axe Z adopte un guide linéaire de haute précision et un système de commande de servo moteur pour réaliser la mise au point automatique, éliminer l'erreur de mise au point artificielle,et améliorer la précision et la stabilité de la mesure;
3.0La règle linéaire de haute précision de 0,5 mm et la table de travail de précision assurent que la précision de la machine est ≤ 2,5 + L / 100 mm;
4. Une tige polie sans dents de haute précision et un dispositif de verrouillage rapide sont utilisés pour assurer l'erreur de retour de la table de travail dans les 2um;
5. La CCD couleur haute résolution industrielle assure une qualité d'image claire sans distorsion et répond aux besoins d'observation claire et de mesure précise;
6. 0,7-4,5x zoom HD manuel signal de rétroaction électronique zoom lentille, le logiciel peut rapidement et automatiquement identifier le grossissement et effectuer l'action de zoom correspondante,simplifier les étapes de mesure;
◆ Un logiciel de mesure efficace
1La machine de mesure de la vision de la série EXTRA est compatible avec plusieurs options de logiciels de mesure puissants.peut mesurer des éléments géométriques tels que des points, cercles, lignes, angles, angles, etc., ainsi que des dimensions telles que la distance, la rondeur, la droiture, la concentricité, etc.
2. l'interface de fonctionnement simple et facile à comprendre rend la mesure plus simple et efficace;
3. saisie et comparaison de fichiers CAO, sortie facile du rapport de mesure et analyse des SPC des données des résultats de mesure
◆ Évolutivité
1. La CMM de série supplémentaire est compatible avec la série de sondes Renishaw (facultatif) et les utilisateurs peuvent facilement réaliser des fonctions de mesure bidimensionnelles et tridimensionnelles sur une machine.Le logiciel peut calculer le décalage entre la lentille optique et la sonde tactile pour s'assurer que tous les résultats de mesure sont dans un seul système de coordonnées.
2Les résultats des mesures peuvent être produits en graphiques 3D pour une application d'ingénierie inverse.
3. Une variété de capteurs sans contact et de système de fixation rapide peut être sélectionnée pour répondre aux différentes exigences de mesure de différents clients
4La lumière de contour verte peut être sélectionnée pour la rendre plus souple et plus puissante pour différentes pièces de différents matériaux ou formes, et fournir des applications de mesure plus puissantes.
