Lieu d'origine: | La Chine |
Nom de marque: | Unimetro |
Certification: | CE ISO |
Numéro de modèle: | U400 |
Quantité de commande min: | 1set |
---|---|
Prix: | usd14950-usd17500/set |
Détails d'emballage: | cas en bois |
Délai de livraison: | 15days |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 30 ensembles par mois |
Dimension: | 1750*920*1700mm | Poids net: | 450KG |
---|---|---|---|
Voyage de X/Y: | 400X300 | Précision: | ≤2.5+L/200um |
Répétabilité: | ±2.5um | ||
Surligner: | Excellente machine de mesure de vision de stabilité,Machine gyroscopique de mesure de vision,Machine automatique de mesure de vision |

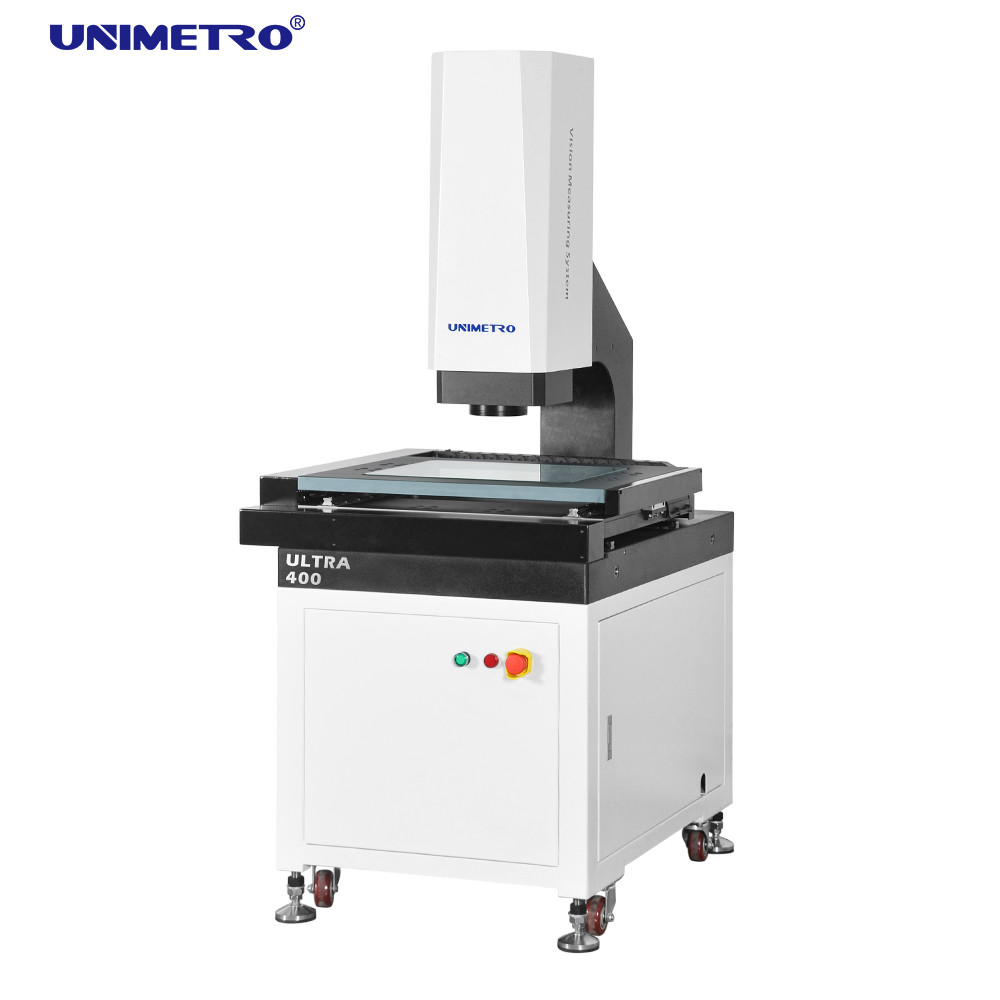

Machine de mesure automatique de grande précision de vision vmm
notre série de machine de mesure de vision ULTRA est une machine de mesure complètement automatique de grande précision en porte-à-faux de vision développée pour la mesure de GD&T avec le contrôle motorisé automatique gyroscopique. Elle a équipé du centre automatique, du régulateur automatique de contrôle, et du mouvement automatique du matériel et de la configuration logiciel pour faire la mesure des dimensions linéaires et géométriques rapidement et exactement.
Notre machine de mesure de vision a au-dessous des caractéristiques :
▶Base de granit et colonne, excellente stabilité ;
▶L'étape en aluminium de travail, font le contrôle de mouvement réagissant rapidement et flexible ;
▶Étape de travail avec l'anti-éraflure de traitement extérieure d'oxydation dure ;
▶Norme avec le guide linéaire de précision, la vis de meulage de boule et le moteur servo etc. à C.A., pour assurer la précision et la stabilité du système de mouvement ;
▶Le système de contrôle intégré, inclus avec le contrôle de mouvement, et tout le contrôle de signal comme illumination et lecture linéaire, s'assure que la représentation de la machine est extrêmement stable.
▶Contrôle automatique gyroscopique de commande numérique par ordinateur de XYZ et positionnement précis ;
▶0,1 um échelles linéaires en verre de haute précision pour assurer l'exactitude de positionnement et l'exactitude de mesure du système ;
▶Caméra couleur de haute résolution de GIGA pour répondre aux besoins de l'observation claire et de la mesure précise ;
▶le zoom à haute résolution du clic 6.5x, le doublement précis et un fois la correction de pixel ont seulement eu besoin ;
▶Avec l'illumination à froid programmable de la division LED de l'anneau 8 de la surface 5 et contourner l'illumination parallèle de LED et l'ajustement léger intelligent intégré, il peut contrôle automatique l'éclat dans la division 8 et réalise l'ajustement de niveau de l'éclat 256 intelligemment.
Notre machine de mesure de vision a le logiciel puissant à soutenir.
▶Avec le logiciel de mesure composé de RationalVue d'Externe-rangée, ULTRA la série est capable pour offrir la fonction de mesure du composé 2D/3d puissant ;
▶Simple et facile pour comprendre l'interface d'opération rend la mesure plus simple et efficace ;
▶Le programme automatique de mesure peut être placé pour accomplir la mesure en lots efficacement et rapidement.
Expansibilité flexible
▶Les types multi de capteurs de non contact et le système fixturing rapide sont pour l'option, qui peut répondre à l'exigence de mesure différente de différents clients
▶La lumière d'anneau de la couleur LED de Mavable est disponible pour ULTRA la série, qui rend la série plus flexible et puissante à différentes parties avec différents genres de matériaux ou de formes, offre une application de mesure plus puissante.
▶Grâce à l'expansibilité flexible ULTRA de la série, il est compatible avec la sonde de contact, capteurs de mesure de non contact et le bras de robot, augmentent fortement l'efficacité de mesure.
Nos détails de machine de mesure de vision sont aussi au-dessous des expositions de diagramme :
Nom de produit | ULTRA machine de mesure automatique de vision de série | ||||
Modèle | ULTRA 300 | ULTRA 400 | ULTRA 500 | ULTRA 600 | |
Voyage de X/Y-axis (millimètre) | 300x200 | 400x300 | 500x400 | 600x500 | |
Voyage d'axe des z | 200mm (peut être augmenté selon les conditions des clients) | ||||
Échelle linéaire de l'axe X/Y/Z-3 | Résolution linéaire en verre d'échelle : 0.1um | ||||
Mode de conseils | Guide linéaire de précision, double guide à deux pistes de glisseur. | ||||
Mode d'opération | Contrôleur de manette, opération de souris, programme automatique de détection. | ||||
Exactitude | XYZ-axe : ≤2.5+L/200um | ||||
Répétabilité | ±2.5um | ||||
Système visuel | CCD | La haute définition 1/3" caméra CCD de couleur | |||
Lentille | 6.5X continuent le zoom de clic ; Rapport optique optique : 0.7X-4.5X ; Rapport optique visuel : 26X~172X (21,5" moniteur) |
||||
Illumination Système |
Découpe | Illumination parallèle de découpe de LED | |||
Surface | 0~255 illumination réglable de surface de la division LED de l'anneau 8 de Stepless 5 | ||||
Rapport optique | 0.7X~4.5X | ||||
Logiciel de mesure | Logiciel de mesure entièrement automatique d'UNIMETRO 2D | ||||
Capacité de charge | 25Kg | ||||
Environnement de travail | La température 20℃±2℃, humidité 30~80%<2> , vibration d'humidité relative<0> | ||||
Alimentation d'énergie | 220V/50Hz/10A | ||||
Ddimension (W*D*H) (millimètres) | 1600*780*1700 | 1750*920*1700 | 1900x1080x1700 | 1050*1280*1700 | |
Poids net (kilogrammes) | 380 | 450 | 600 | 800 |
Machines Cie., Ltd de précision de Dongguan UNIMETRO
Les machines Cie., Ltd de précision de Dongguan UNIMETRO sont un fournisseur professionnel des produits de métrologie avec 9 ans d'expérience. Nous nous consacrons à se développer, à se réunir, et à ventes des machines de mesure de vision, des machines d'inspection d'outils, des accessoires de métrologie et des montages spéciaux de métrologie. Également nous intégrons les meilleures ressources de métrologie dans le monde et avons construit une chaîne d'approvisionnements mûre pour d'autres équipement et produits de métrologie. Les produits d'UNIMETRO ont été vendus à plus de 20 pays et régions, et contribuent notre service et support à différents clients dans différentes industries telles que le moule, l'injection en plastique, l'électronique, le semi-conducteur, l'aviation et des véhicules à moteur. UNIMETRO a le principal avantage de la capacité exceptionnelle de R&D et du processus de fabrication orienté détaillé. Nous avons plus de 15 brevets pour nos produits et nous maintiendront toujours la principale position de l'innovation dans l'industrie de métrologie. Professionnels, sincères, responsabilité, et honnête sont les caractères principaux des personnes d'UNIMETRO. Et nous nous attendons toujours à la coopération à long terme avec vous ! UNIMETRO offrira toujours notre meilleurs appui et ressources à nos associés !
