Aperçu du produit

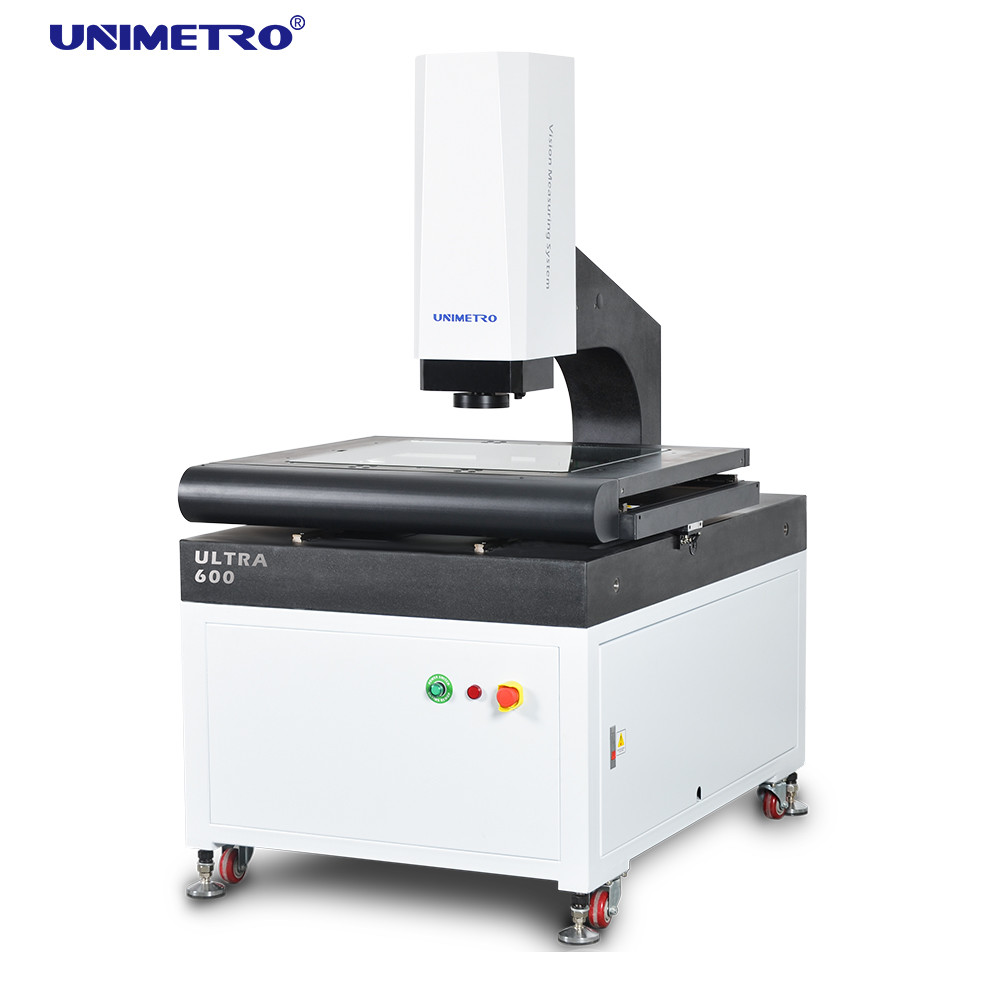

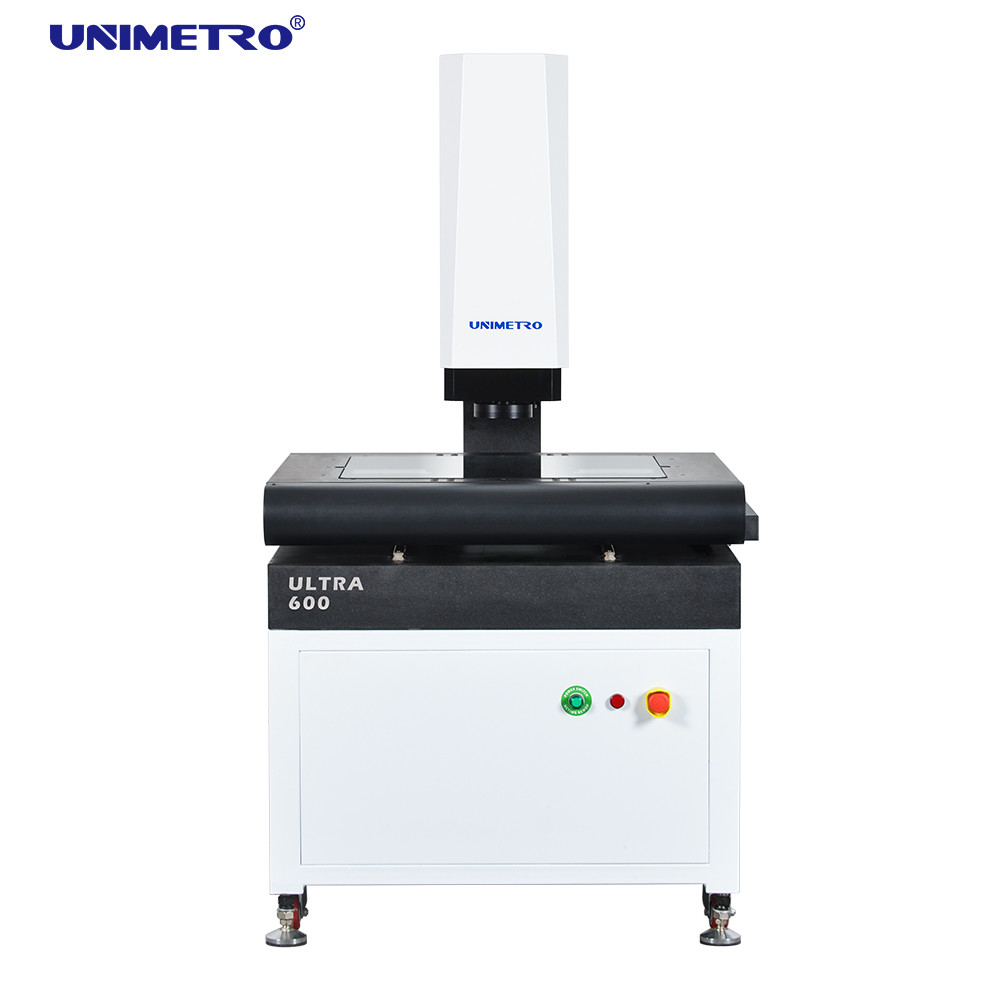

La série ULTRA est une machine de mesure de vision entièrement automatique en porte-à-faux de haute précision développée pour la mesure GD&T avec commande motorisée automatique à 3 axes. Il est équipé d'une mise au point automatique, d'un contrôle automatique de l'éclairage et d'un mouvement automatique de la configuration matérielle et logicielle pour effectuer la mesure des dimensions linéaires et géométriques rapidement et avec précision.
Paramètres
| Modèle |
ULTRA300
|
ULTRA400
|
ULTRA500
|
ULTRA600
|
|
Déplacement sur l'axe X/Y (mm)
|
300x200
|
400x300
|
500x400
|
600x500
|
|
Déplacement sur l'axe Z
|
200 mm (peut être surélevé selon les exigences des clients)
|
|
Échelle linéaire des axes X/Y/Z-3
|
Résolution de l'échelle linéaire du verre : 0,1 um
|
|
Mode guidage
|
Guide linéaire de précision, guide double curseur à double piste.
|
|
Mode de fonctionnement
|
Contrôleur de joystick, fonctionnement de la souris, programme de détection automatique.
|
|
Précision
|
Axe XYZ :≤2,5+L/200um
|
|
Répétabilité
|
±2,5 um
|
|
Système vidéo
|
CCD
|
Caméra CCD couleur 1/3" haute définition
|
|
Lentille
|
Objectif zoom à clic continu 6,5X ; Grossissement optique : 0,7X-4,5X ; Grossissement vidéo : 26X ~ 172X (moniteur 21,5 pouces)
|
|
Système d'éclairage
|
Contour
|
Éclairage de contour parallèle à LED
|
|
Surface
|
0 ~ 255 Éclairage de surface LED à 5 anneaux et 8 divisions réglable en continu
|
|
Grossissement
|
0,7X~4,5X
|
|
Logiciel de mesure
|
Logiciel de mesure entièrement automatique UNIMETRO 2D
|
|
Capacité de charge
|
±2,5 um
|
|
Environnement de travail
|
25Kg
|
|
Alimentation
|
Température 20 ℃ ± 2 ℃, plage d'humidité < 2 ℃/h, humidité 30 ~ 80 %, vibration < 0,002 g, < 15 Hz.
|
|
Dimension D (L*P*H)(mm)
|
220V/50Hz/10A
|
|
Dimension D (L*P*H)(mm)
|
1600*780*1700
|
1750*920*1700
|
1900x1080x1700
|
1050*1280*1700
|
|
Poids net (kg)
|
380
|
450
|
600
|
800
|
Caractéristiques
◆ Contrôle des détails de qualité
1. Base et colonne en granit, excellente stabilité ;
2. L'étape de travail en aluminium rend le contrôle de mouvement à réaction rapide et flexible ;
3. Étape de travail avec traitement de surface d'oxydation dure anti-rayures ;
4. Standard avec guide linéaire de précision, vis à billes de meulage et servomoteur AC, etc., pour assurer la précision et la stabilité du système de mouvement ;
5. Le système de contrôle intégré, intégrant le contrôle de mouvement et le contrôle de tous les signaux tels que l'éclairage et la lecture de l'échelle linéaire, garantit que les performances de la machine sont extrêmement stables.
◆ Configuration hautes performances
1. Contrôle automatique CNC à trois axes XYZ et positionnement précis ;
2. Échelle linéaire en verre de haute précision de 0,1 um pour assurer la précision de positionnement et la précision de mesure du système ;
3. Caméra couleur haute résolution GIGA pour répondre aux besoins d’observation claire et de mesure précise ;
4. Objectif zoom haute résolution 6,5x, doublement précis et correction unique des pixels uniquement nécessaires ;
5. Avec un éclairage froid LED à 5 anneaux et 8 divisions de surface programmable et un éclairage parallèle à LED de contour et un réglage intelligent de la lumière intégré, il peut contrôler automatiquement la luminosité dans les 8 divisions et réaliser un réglage intelligent de la luminosité à 256 niveaux.
◆ Logiciel de mesure efficace
1. Avec le logiciel de mesure composite External-Array RationalVue, la série ULTRA est capable d'offrir une puissante fonction de mesure composite 2D/3D ;
2. L'interface d'opération simple et facile à comprendre rend la mesure plus simple et efficace ;
3. Un programme de mesure automatique peut être défini pour effectuer la mesure par lots de manière efficace et rapide.
◆ Extensibilité flexible
1. Plusieurs types de capteurs sans contact et de système de fixation rapide sont en option, ce qui peut satisfaire différentes exigences de mesure de différents clients
2. Un anneau lumineux LED couleur mobile est disponible pour la série ULTRA, ce qui rend la série plus flexible et plus puissante pour différentes pièces avec différents types de matériaux ou de formes, offre une application de mesure plus puissante.
3. Grâce à l'extensibilité flexible de la série ULTRA, elle est compatible avec la sonde tactile, les capteurs de mesure sans contact et le bras robot, augmentant considérablement l'efficacité de la mesure,
