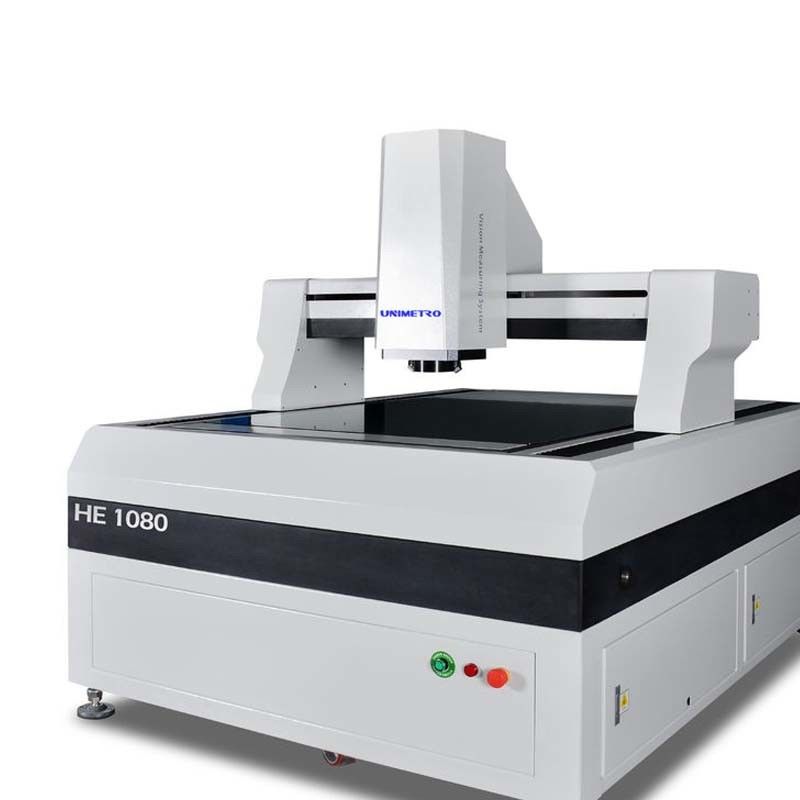

Commande numérique par ordinateur de mesure automatique visuelle de système de mesure d'essai de moule conduite

Systèmes de mesure visuels d'essai de moule Meausring automatique



IL le type de grande précision systèmes de portique de série de mesure visuels combine de grande précision et le rendement élevé, offre la grande vitesse mesurant le géométrique, éléments, de différents genres de pièces. LUI que la série est très utilisée varie dedans des industries et des produits comme carte PCB, stratifié, verre de protection, modules d'affichage à cristaux liquides, et matériaux d'isolation plaqués de cuivre etc.

L'analyse par éléments finis est présentée dans le processus concevant du IL série, assure la rigidité élevée et la structure mécanique précise. La base de machine emploie le type mobile structure de pont de cadre fermé, qui est simple et offre la capacité de chargement élevée et la meilleure représentation de mouvement.





Caractéristiques

>> la structure mobile de portique et l'objet est fixée en mesurant ;
De >> contrôle en circuit fermé complètement automatique de commande numérique par ordinateur quatre axes, mesure complètement automatique ;
de >> base et poutre de granit 000 catégories, stable et fiable ;
>> règle discordante ouverte avec la résolution de 0,1 um, de haute précision et de bonne stabilité ;
>> rail de guide linéaire de précision, vis de meulage de boule de catégorie et moteur servo à C.A. de Panasonic assurer la stabilité de placer l'exactitude du système de mouvement de machine ;
>> caméra couleur de haute résolution pour répondre aux exigences de l'observation claire et de la mesure stable ;
>> le zoom 6.5x automatique continu, bourdonnement automatique précis, une correction de pixel est assez ;
>> 5 la source lumineuse de surface de la zone LED de l'anneau 8 et le parallèle programmables LED de transmission contournent le système de source lumineuse peuvent réaliser l'ajustement de niveau de l'éclat 256 intelligemment ;
>> la sonde de contact importée est configurée réaliser la mesure 3D ;
>> le logiciel automatique de mesure de l'image Immeasuring4.2 avec des droits de propriété indépendants est fourni comme norme, qui est puissante et facile à utiliser ;





Paramètres

Modèle	IL 652	HE862	HE1080	HE1210	HE1512	HE1812
X, voyage de Y (millimètres)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Voyage d'axe des z (millimètres)	200 (peut être augmenté selon les conditions des clients)
Capacité de charge	approximativement 35 kilogrammes
Dimension (millimètres)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Poids (kilogrammes)	1500	1800	2900	3200	4400	4800
Résolution	0.5μm (0.1um pour l'option)
	Caméra	appareil photo numérique de 2M HD GIGA
	Zoom	rapport optique automatique professionnel de zoom de zoom : 1~10X
	Rapport optique visuel	18~195X (selon les différents modèles de la caméra choisie, son rapport optique changera ; le rapport optique réel est sujet aux données mesurées)
	Champ de vision	8.1~1.3mm (selon les différents plans assortis de la caméra et de la lentille, le champ visuel changera en conséquence, et le champ visuel réel est sujet aux données mesurées)
	Accuracy*	μm du ≤ (3+L/200)
Illumination	Illumination programmable de surface de 5 sections LED de l'anneau 8 (40 sections sonnent la lumière, la lumière coaxiale, la lumière multi mobile d'anneau de couleur pour l'option)
