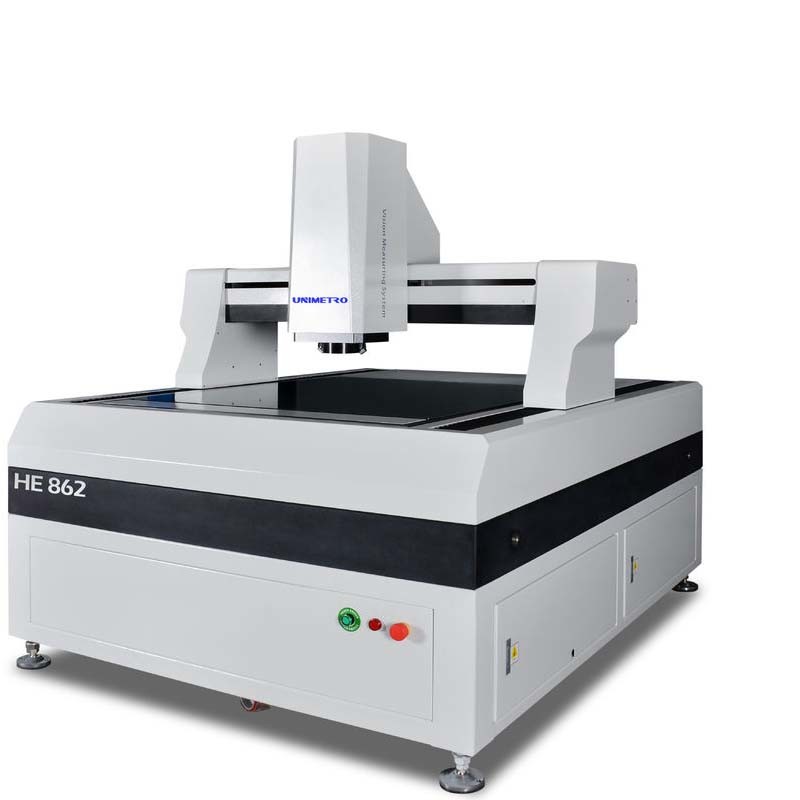

Machine de haute résolution de mesure de vision pour l'injection en plastique industrielle

Informations de base
Lieu d'origine: LA CHINE
Nom de marque: UNIMETRO
Certification: CE,ISO
Numéro de modèle: IL
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: cas en bois
Délai de livraison: 20~25days
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10
Détail Infomation
Nom de produit: Instrument de mesure d'images Dimension: 1700*1280*1750mm
gamme de mesure: 600*800*200mm Exactitude de mesure: 3+L/200um
Répétabilité: 3 Résolution linéaire d'échelle: 0.1um
Système d'entraînement: Contrôle de commande numérique par ordinateur, contrôle fermé de système d'entraînement de servo à C Illumination: 5-ring, lumière d'anneau de 8-section LED
Surligner:

Machine de haute résolution de mesure de vision

,

Machine de mesure de vision pour l'injection en plastique

,

machine de mesure de la vision 0.1um


Description de produit

Matériel d'essai optique de haute précision pour le verre de plat





La machine de mesure de vision est un instrument utilisé pour la dimension physique précise mesurant, exactitude jusqu'au niveau de micron, qui est un instrument de mesure optique utilisant la caméra pour saisir l'image du morceau de travail, analysent le pixel d'image et calculent la 2D dimension avec le logiciel de mesure. C'est un modèle populaire adapté pour la plupart de l'application de mesure et des utilisateurs de la 2D dimension précise de différentes industries, comme moule, électronique, semi-conducteur, injection en plastique, produits 3C, soins médicaux, aviation… etc. C'est un instrument important utilisé dans votre processus de contrôle de qualité de produits, assurant votre exactitude de dimension de produits, rend vos produits plus concurrentiels.






Caractéristiques

>> la structure mobile de portique et l'objet est fixée en mesurant ;
De >> contrôle en circuit fermé complètement automatique de commande numérique par ordinateur quatre axes, mesure complètement automatique ;
de >> base et poutre de granit 000 catégories, stable et fiable ;
>> règle discordante ouverte avec la résolution de 0,1 um, de haute précision et de bonne stabilité ;
>> rail de guide linéaire de précision, vis de meulage de boule de catégorie et moteur servo à C.A. de Panasonic assurer la stabilité de placer l'exactitude du système de mouvement de machine ;
>> caméra couleur de haute résolution pour répondre aux exigences de l'observation claire et de la mesure stable ;
>> le zoom 6.5x automatique continu, bourdonnement automatique précis, une correction de pixel est assez ;
>> 5 la source lumineuse de surface de la zone LED de l'anneau 8 et le parallèle programmables LED de transmission contournent le système de source lumineuse peuvent réaliser l'ajustement de niveau de l'éclat 256 intelligemment ;
>> la sonde de contact importée est configurée réaliser la mesure 3D ;
>> le logiciel automatique de mesure de l'image Immeasuring4.2 avec des droits de propriété indépendants est fourni comme norme, qui est puissante et facile à utiliser ;






Multicapteur facultatif optique de matériel d'essai pour la mesure 3D

>> illumination : 4/8/40 lumière d'anneau de surface des sections LED ; 48 sections 4 colore la lumière d'anneau de LED ; Le bien mobilier 4 colore la lumière d'anneau de LED
>> lentille : Zoom bosselé manuel ; Zoom automatique, zoom bosselé manuel avec la lumière coaxiale ; Zoom automatique avec la lumière coaxiale.
>> sonde de contact : Kits de MCP de Renishaw, erreur de mesure <> >> capteur de laser : Capteur de non contact de laser de KEYENCE ; Capteur blanc de mesure de la lumière.







Paramètres

Modèle

IL 652

HE862

HE1080

HE1210

HE1512

HE1812

X, voyage de Y (millimètres)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Voyage d'axe des z (millimètres)

200 (peut être augmenté selon les conditions des clients)

Capacité de charge

approximativement 35 kilogrammes

Dimension (millimètres)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Poids (kilogrammes)

1500

1800

2900

3200

4400

4800

Résolution

0.5μm (0.1um pour l'option)

Caméra

appareil photo numérique de 2M HD GIGA

Zoom

rapport optique automatique professionnel de zoom de zoom : 1~10X

Rapport optique visuel

18~195X (selon les différents modèles de la caméra choisie, son rapport optique changera ; le rapport optique réel est sujet aux données mesurées)

Champ de vision

8.1~1.3mm (selon les différents plans assortis de la caméra et de la lentille, le champ visuel changera en conséquence, et le champ visuel réel est sujet aux données mesurées)

Accuracy*

μm du ≤ (3+L/200)

Illumination

Illumination programmable de surface de 5 sections LED de l'anneau 8 (40 sections sonnent la lumière, la lumière coaxiale, la lumière multi mobile d'anneau de couleur pour l'option)






L'information de l'entreprise

Machine visuelle de mesure
Machine visuelle de mesure
Machine visuelle de mesure
Machine visuelle de mesure

Notre Client&Agent

 Machine visuelle de mesure
Machine visuelle de mesure
FAQ
Machine visuelle de mesure  Q1 : Êtes-vous une usine ou une société commerciale ?
Machine visuelle de mesure  A1 : Nous sommes une usine et te donner la réponse la plus rapide en 24 heures.
Machine visuelle de mesure  Q2 : Quelle est votre société principalement dedans ?
Machine visuelle de mesure  A2 : Nous devons principalement produire la machine de mesure de vision, machine de mesure du même rang, fixturesetc de CMM&VMM.
Machine visuelle de mesure  Q3 : Comment choisir les spécifications appropriées ?
Machine visuelle de mesure  A3 : Tant que vous nous dites la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillerait de l'instrument de mesure des caractéristiques appropriées.
Machine visuelle de mesure  Q4 : Acceptez-vous le service adapté aux besoins du client ?
Machine visuelle de mesure  A4 : Soyez sûr ! Nous pouvons fournir non seulement les machines typiques, mais également les machines adaptées aux besoins du client aux besoins du client.
Machine visuelle de mesure  Q5 : Quelle est votre période de garantie ?
Machine visuelle de mesure  A5 : Notre période de garantie de produit est de 1 an. Notre qualité du produit est très stable, et nous avons
amélioré beaucoup sur quelques pièces cassables. Vous pouvez reposer assurément de notre qualité du produit.
