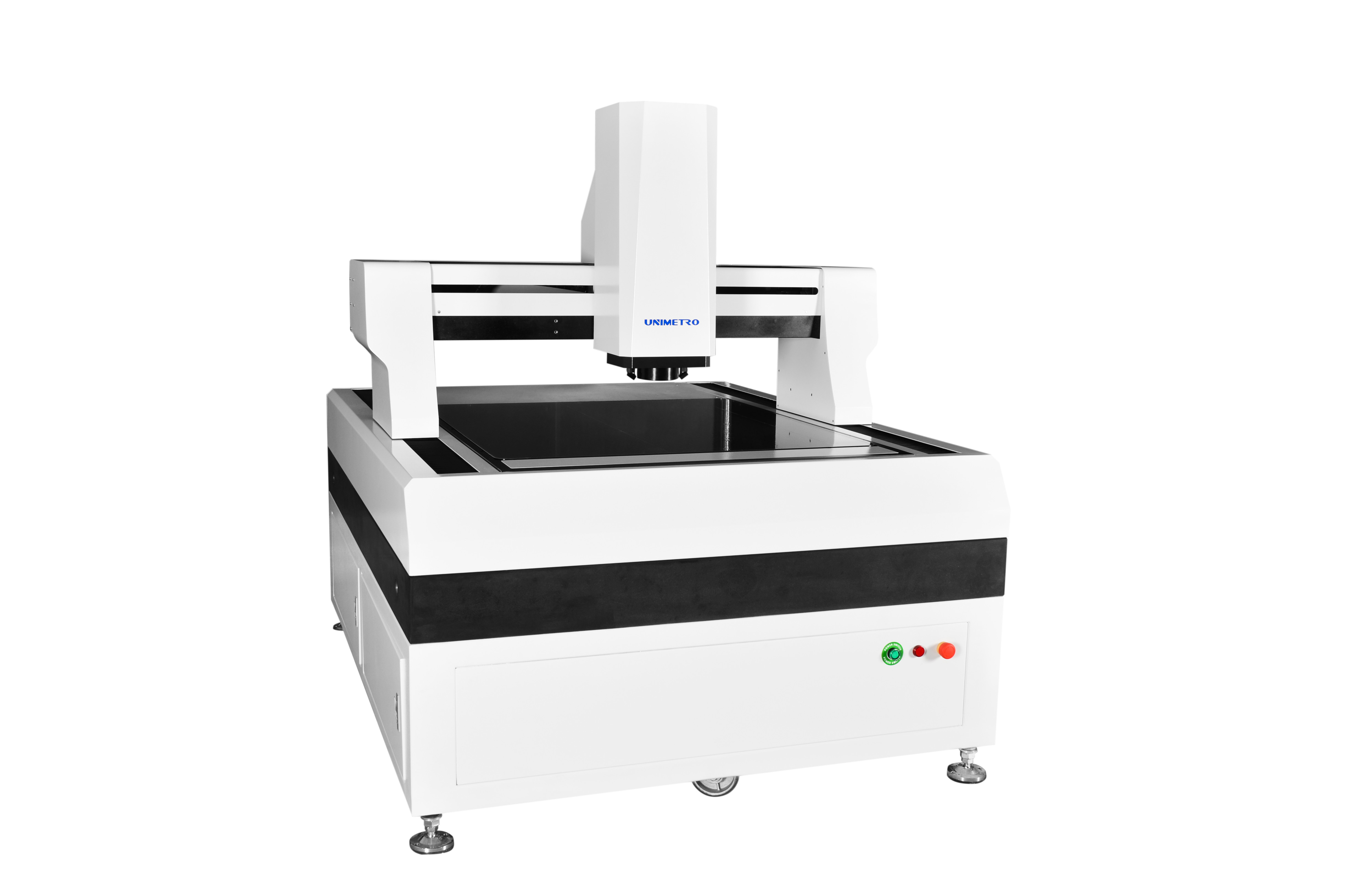

Grande machine de mesure de vision avec le moteur servo de boucle bloquée

Informations de base
Lieu d'origine: LA CHINE
Nom de marque: UNIMETRO
Certification: CE,ISO
Numéro de modèle: IL
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: cas en bois
Délai de livraison: 20~25days
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10
Détail Infomation
Nom de produit: systèmes de mesure de vision Dimension: 1900*1480*1750mm
gamme de mesure: 800*1000*200mm Exactitude de mesure: 3+L/200um
Répétabilité: 3um Résolution linéaire d'échelle: 0.1um
Système d'entraînement: Contrôle de commande numérique par ordinateur, contrôle fermé de système d'entraînement de servo à C Illumination: Lumière parallèle de découpe de 8 sections LED de la lumière programmable LED d'anneau
Surligner:

Grande machine de mesure de vision

,

Machine de mesure de vision avec la boucle bloquée

,

Moteur servo de machine de mesure de vision


Description de produit

Systèmes de mesure de grande taille de vision avec le moteur servo de boucle bloquée



Il série de systèmes de mesure de grande taille à haute efficacité de vision est particulièrement conçu pour la mesure à haute précision et à grande échelle. Elle adopte la structure mobile entièrement fermée de pont pour maintenir le travail de mesure fixe. Elle combine à haute précision et à haute efficacité organiquement pour détecter effectivement les paramètres géométriques de divers produits. Actuellement, elle est principalement employée dans la carte de carte PCB, le stratifié plaqué de cuivre, le verre plat, le module en cristal liquide, le moule de couteau, l'isolant, la tôle de précision et d'autres industries.





Description

Conception rigide élevée de structure de systèmes de mesure de vision
>> la structure mobile de pont de cadre fermé entier est adoptée, l'objet de mesure est fixé, la portance est grande, et la représentation de mouvement est bonne.
>> présentez la technologie d'analyse par éléments finis dans la conception mécanique pour assurer la rigidité élevée et la haute précision structure mécanique.
>> base de granit de la catégorie 000, résistance de haute résistance et à la corrosion et bonne stabilité.
>> contrôle de table de travail de préparation de surface d'oxyde d'aluminium, rapide et flexible d'action, durable et beau.

Configuration de haute précision de systèmes de mesure de vision
>> règle ouverte de grille de RENISHAW, résolution 0.5um, haute précision et bonne stabilité.
>> rail de guide linéaire de précision, vis de boule de broyeur et de moteur servo à C.A. assurer la stabilité de placer l'exactitude du système de machine.
>> l'appareil photo numérique à haute définition de Giga de couleur de pixel de 2M répond aux exigences de l'observation claire et de la mesure stable.
>> 6.5x lentille optique à haute définition, bourdonnement automatique précis, une correction de pixel.
>> 5 la source lumineuse de surface programmable de la zone LED de l'anneau 8, le parallèle LED de transmission contournent le système de source lumineuse, ajustement intelligent d'éclat de 256 niveaux.
>> plein contrôle de commande numérique par ordinateur d'axe, pleine commande de moteur servo de boucle bloquée à C.A.





Paramètres

Modèle

IL 652

HE862

HE1080

HE1210

HE1512

HE1812

X, voyage de Y (millimètres)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Voyage d'axe des z (millimètres)

200 (peut être augmenté selon les conditions des clients)

Capacité de charge

approximativement 35 kilogrammes

Dimension (millimètres)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Poids (kilogrammes)

1500

1800

2900

3200

4400

4800

Résolution

0.5μm (0.1um pour l'option)

Caméra

appareil photo numérique de 2M HD GIGA

Zoom

rapport optique automatique professionnel de zoom de zoom : 1~10X

Rapport optique visuel

18~195X (selon les différents modèles de la caméra choisie, son rapport optique changera ; le rapport optique réel est sujet aux données mesurées)

Champ de vision

8.1~1.3mm (selon les différents plans assortis de la caméra et de la lentille, le champ visuel changera en conséquence, et le champ visuel réel est sujet aux données mesurées)

Accuracy*

μm du ≤ (3+L/200)

Illumination

Illumination programmable de surface de 5 sections LED de l'anneau 8 (40 sections sonnent la lumière, la lumière coaxiale, la lumière multi mobile d'anneau de couleur pour l'option)






L'information de l'entreprise

Machine visuelle de mesure
Machine visuelle de mesure
Machine visuelle de mesure
Machine visuelle de mesure

Notre Client&Agent

 Machine visuelle de mesure
Machine visuelle de mesure
FAQ
Machine visuelle de mesure  Q1 : Êtes-vous une usine ou une société commerciale ?
Machine visuelle de mesure  A1 : Nous sommes une usine et te donner la réponse la plus rapide en 24 heures.
Machine visuelle de mesure  Q2 : Quelle est votre société principalement dedans ?
Machine visuelle de mesure  A2 : Nous devons principalement produire la machine de mesure de vision, machine de mesure du même rang, fixturesetc de CMM&VMM.
Machine visuelle de mesure  Q3 : Comment choisir les spécifications appropriées ?
Machine visuelle de mesure  A3 : Tant que vous nous dites la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillerait de l'instrument de mesure des caractéristiques appropriées.
Machine visuelle de mesure  Q4 : Acceptez-vous le service adapté aux besoins du client ?
Machine visuelle de mesure  A4 : Soyez sûr ! Nous pouvons fournir non seulement les machines typiques, mais également les machines adaptées aux besoins du client aux besoins du client.
Machine visuelle de mesure  Q5 : Quelle est votre période de garantie ?
Machine visuelle de mesure  A5 : Notre période de garantie de produit est de 1 an. Notre qualité du produit est très stable, et nous avons
amélioré beaucoup sur quelques pièces cassables. Vous pouvez reposer assurément de notre qualité du produit.
