Kits de fixation CMM légers en aluminium 6061 pour l'alignement de pièces électroniques de haute précision
Kits de fixation CMM de haute qualité pour machines à mesurer tridimensionnelles
La série de fixations FlexFix est conçue pour les applications de mesure de précision dans diverses industries, notamment l'électronique, l'aérospatiale, l'automobile, les plastiques et les soins médicaux. Compatible avec toutes les tailles et tous les modèles de systèmes CMM et VMM, ces outils améliorent la flexibilité, la répétabilité et la standardisation des mesures.
Système de fixation modulaire pour applications CMM
Développée par UNIMETRO, la série FlexFix améliore la reproductibilité et la précision des processus d'inspection grâce à des configurations de fixation rapides et répétables. Ce système modulaire s'étend en fonction des besoins de l'utilisateur pour fournir des solutions de fixation complètes pour des pièces de toute taille, forme ou matériau.
Le système comprend des plaques de fixation avec des filetages M8 de différentes tailles standard, fabriquées en aluminium 6061 de haute précision par des processus complexes pour garantir la précision et la fiabilité du système. Les solutions peuvent être assemblées rapidement sans outils pour augmenter le débit et éliminer les retards d'inspection.
Sélection de votre kit de fixation

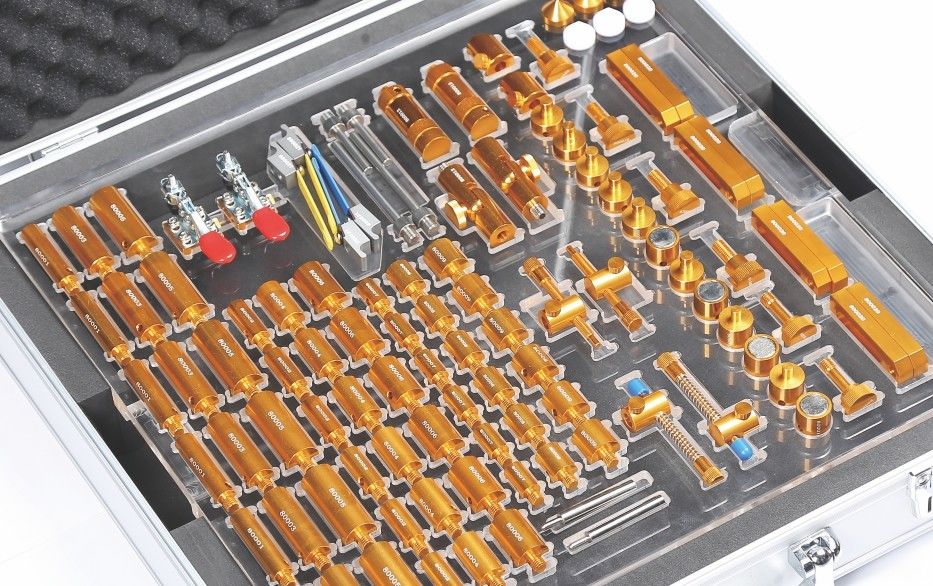

Les fixations CMM de la série FlexFix sont disponibles sous forme de kits de démarrage contenant une carte de base et des ensembles de composants complets. Choisissez les tailles de plaque de base en fonction des dimensions de votre machine CMM et de vos exigences de mesure.
Composants de fixation CMM
Les composants FlexFix sont conçus pour maintenir fermement les pièces avec une force minimale nécessaire, sans nécessiter d'outils spéciaux. Les composants comprennent des supports, des pinces et des éléments de pression avec des conceptions rationnelles qui empêchent les dommages ou la déformation des pièces mesurées. Le système flexible permet diverses combinaisons de fixation et des trajectoires de palpage de mesure 3D claires.
Plaques de base CMM
Plusieurs tailles de plaques de base s'adaptent à différents modèles de CMM et aux exigences de fixation des composants. La fabrication implique l'usinage CNC, la rectification de précision, le revêtement anodisé et le marquage laser pour garantir une grande précision, planéité et fiabilité. Des tailles et des motifs de trous filetés personnalisés sont disponibles.
Les motifs de grille alphanumérique et les numéros de pièce visibles permettent aux utilisateurs de documenter les configurations en enregistrant l'assemblage et les emplacements des composants, permettant une reproduction rapide et précise pour les inspections ultérieures.
Tailles de plaques standard
400×300mm, trous filetés M8
400×400mm, trous filetés M8
500×500mm, trous filetés M8
600×600mm, trous filetés M8
Tailles personnalisées disponibles
Composants et paramètres du kit
| Article |
Marque |
Qté |
| entretoise 12×50mm |
80001 |
3 |
| entretoise 12×30mm |
80002 |
3 |
| entretoise 16×50mm |
80003 |
3 |
| entretoise 16×30mm |
80004 |
3 |
| entretoise 20×50mm |
80005 |
3 |
| entretoise 20×30mm |
80006 |
3 |
| entretoise 12×20mm |
80007 |
3 |
| entretoise 16×20mm |
80008 |
3 |
| entretoise 20×20mm |
80009 |
3 |
| articulation pivotante réglable |
800012 |
2 |
| support réglable |
800013 |
2 |
| aimant |
800014 |
4 |
| entretoise à goupille |
800015 |
2 |
| adaptateur |
800016 |
6 |
| vis de plaque de base |
800017 |
2 |
| montant en V |
800018 |
2 |
| vis |
800019 |
2 |
| glissière réglable |
800020 |
2 |
| pince de tension |
800021 |
4 |
| support de pince de tension court |
800023 |
2 |
| support de pince de tension long |
800024 |
2 |
| cône |
800025 |
2 |
| cône en nylon |
800026 |
2 |
| tournevis |
800027 |
2 |
Foire aux questions
Êtes-vous une usine ou une société commerciale ?
Nous sommes une usine et fournissons des réponses dans les 24 heures.
Que fabrique principalement votre entreprise ?
Nous sommes spécialisés dans les machines de mesure par vision, les machines à mesurer tridimensionnelles et les fixations CMM/VMM.
Comment choisir les spécifications appropriées ?
Notre équipe professionnelle vous recommandera des spécifications adaptées en fonction de la variété de vos produits et de vos exigences de mesure.
Acceptez-vous le service personnalisé ?
Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins des clients.
Quelle est votre période de garantie ?
Nos produits sont livrés avec une garantie de 1 an. Nous avons amélioré les pièces cassables pour une meilleure stabilité du produit et une assurance qualité.
