Système de mesure de vision optique CNC, conception compacte avec certification CE

CNC Optical Vision Measuring System, Compact Design with CE Certification

Informations de base

Lieu d'origine:	LA CHINE
Nom de marque:	UNIMETRO
Certification:	CE ISO
Numéro de modèle:	CRÊTE

Quantité de commande min:	1
Prix:	Discussible
Détails d'emballage:	cas en bois
Délai de livraison:	10~20days
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	30 par mois

meilleur prix Contactez

Détail Infomation

Dimension:	8106101055mm	Plage de mesure:	300 * 200 * 200 mm
Précision:	3 + l / 200um	Répétabilité:	3UM
Poids:	330 kg	Caméra:	Caméra CCD de qualité industrielle
Lentille:	0,7-4,5x	Distance de travail:	108 mm
Résolution linéaire:	0,0005 mm	Garantie:	24 mois
Mettre en évidence:	Type compact système de mesure de vision , Systèmes de mesure de vision de commande numérique par ordinateur , Système de mesure de vision de la CE

Description de produit

Système de mesure de la vision optique CNC, conception compacte avec certification CE

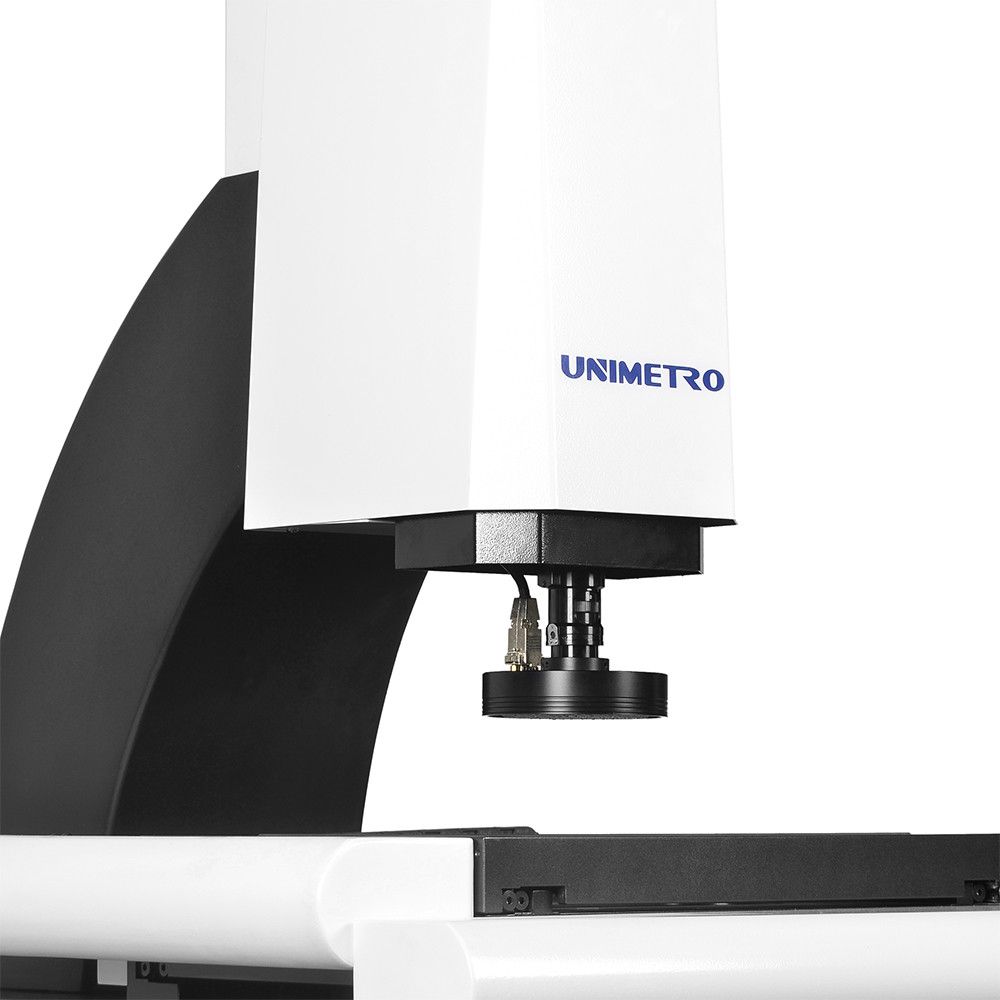

Équipement de mesure optique CNC de type compact

L'équipement de mesure optique est un instrument utilisé pour la mesure précise des dimensions physiques avec une précision allant jusqu'au niveau du micron.Cette machine de mesure de la vision utilise la technologie de la caméra pour capturer des images de la pièce à usiner, analyser les pixels d'image et calculer les dimensions 2D à l'aide d'un logiciel de mesure avancé.

L'équipement de mesure optique CNC est un puissant dispositif de mesure des dimensions conçu pour les processus de contrôle de la qualité de la production en série.Configuré avec un logiciel puissant qui rend le processus de mesure programmable, les utilisateurs peuvent réaliser des mesures de produits à volume élevé grâce à des processus entièrement automatisés.L'équipement de mesure optique de la série PEAK est un modèle économique de systèmes de vision CNC entièrement automatiques développés par UNIMETRO.

La conception simple et intégrée permet une fabrication rentable tout en maintenant une haute précision de mesure et des performances optimales.Les utilisateurs bénéficient d'une efficacité élevée et d'économies de coûts de main-d'œuvre grâce à une machine de mesure à vision entièrement CNC à un prix compétitif.

Configuration du matériel

échelles linéaires à résolution 0,5 μm sur 3 axes

Fonction de mise au point automatique de haute performance

Stage de travail en aluminium avec anodisation dure

Compatible avec la sonde tactile Renishaw (en option)

3 anneaux 8 sections LED avec contrôle logiciel

Éclairage de contour parallèle à LED avec contrôle logiciel

Sensor de déplacement de fibres confocales (facultatif)

Voie de guidage linéaire HIWIN

Commande motorisée par axe Z

Boîte de commande intégrée

appareil photo CCD de qualité industrielle

Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z

Indicateurs laser pour le positionnement et la mise au point auxiliaires (facultatif)

0.7-4.5X lentille zoom dentée manuelle avec capteur de rétroaction du signal de grossissement

Applications des équipements de mesure optique

Compatible avec la gamme complète de capteurs de mesure en fibre Omron pour des capacités de mesure de précision améliorées
Mesures stables des surfaces inclinées ou courbes
Mesures stables de différents types de matériaux
Mesures stables des surfaces lisses ou grossières
Compatible avec la sonde tactile Renishaw pour une fonctionnalité de mesure 2D et 3D en option dans une seule machine
Le logiciel calcule le décalage entre l'objectif optique et la sonde tactile, assurant que toutes les mesures sont dans un seul système de coordonnées
Les résultats des mesures peuvent être produits sous forme de dessins 3D pour des applications de reverse engineering

Fonctions logicielles des équipements de mesure optique

Le logiciel UNIMETRO INSPECT3D est doté d'une interface conviviale, facile à apprendre, tout en offrant des fonctionnalités puissantes pour des mesures rapides et précises.Le logiciel fournit une interface utilisateur complète en anglais et prend en charge le développement de langues supplémentaires.

Fichier CAD d'entrée et mesure

Mesure de la matrice de pièces et de la macro-mesure

Mise au point automatique et mesure de la hauteur

Fonction de navigation pour une localisation rapide

Fonction de mesure géométrique puissante

Rapports de données multiples et sortie de données graphiques

Programme d'utilisation flexible

Création d'éléments de référence

Fonction de détection de bord puissante

Prise en charge de plusieurs accessoires externes

Calcul automatique des tolérances géométriques

Mesurer rapidement et facilement une production complexe

Paramètres techniques

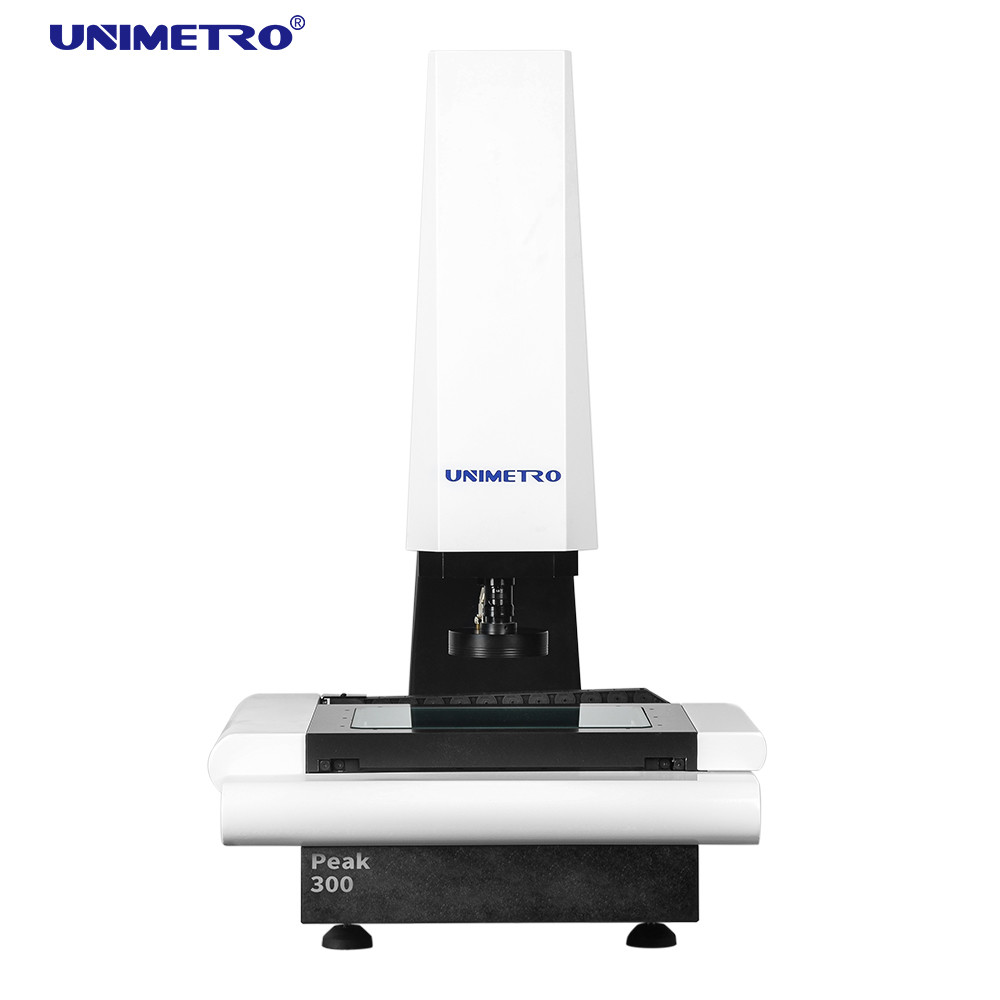

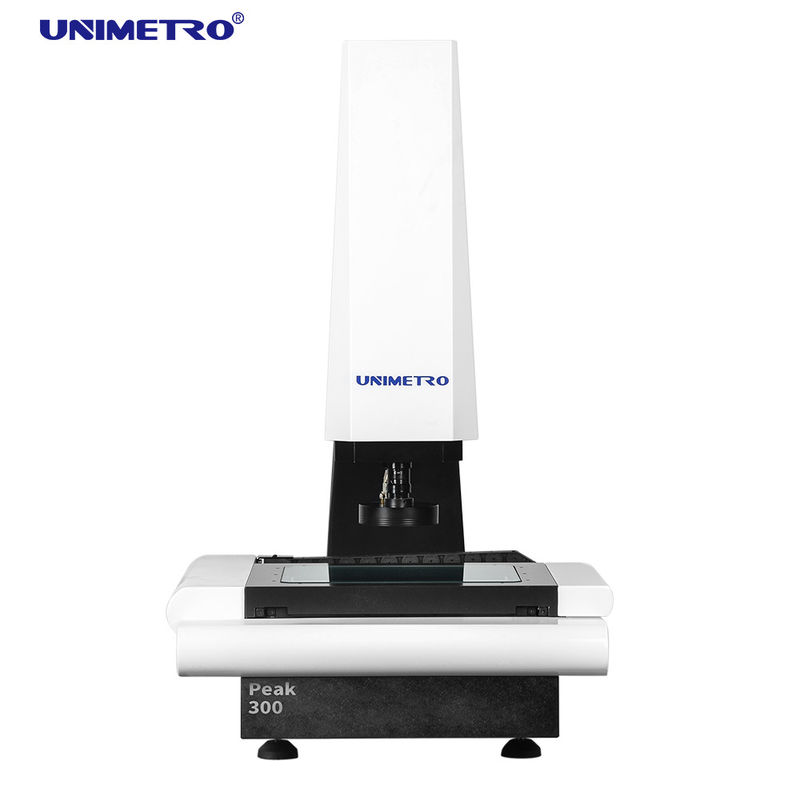

Modèle	PEAK 300	PEAK 400
Dimension (mm) (LWH)	8506501060	10008001080
L'écart de mesure (mm) (XYZ)	300200200	400300200
Précision (μm)	3+L/200	3+L/200
Répétabilité (μm)	3	3
Poids (kg)	120	150
La caméra	appareil photo CCD analogique de qualité industrielle et carte vidéo SV2000E
Lentille	Lentille de zoom manuel avec denture 0,7-4,5X / 0,7-4,5X avec rétroaction du signal (facultatif) / lentille de zoom automatique (facultatif)
Magnification	18-188X (combinaison différente de l'appareil photo et de l'objectif conduit à une gamme de grossissement différente)
VFV	8.1-1.3 mm (une combinaison différente de caméra et d'objectif donne lieu à une fourchette FOV différente)
Distance de travail	108 mm
Résolution des échelles linéaires	0.0005 mm
Éclairage	Lumière à anneau de surface programmable à 3 anneaux, à 8 sections, lumière de contour parallèle programmable

Informations sur la société

Nos clients et agents

Questions fréquemment posées

Q1: Êtes-vous une usine ou une société commerciale?

R1: Nous sommes une usine et fournissons des réponses dans les 24 heures.

Q2: Qu'est-ce que votre entreprise produit principalement?

R2: Nous fabriquons principalement des machines de mesure de la vision, des machines de mesure des coordonnées, des appareils de mesure de CMM et de VMM et des équipements connexes.

Q3: Comment choisir la spécification appropriée?

A3: Notre équipe professionnelle vous conseillera sur les spécifications des instruments de mesure adaptés en fonction de vos exigences en matière de variété et de taille des produits.

Q4: Acceptez-vous le service personnalisé?

R4: Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins du client.

Q5: Quelle est votre période de garantie?

A5: notre période de garantie de produit est de 1 an. Nous avons amélioré la durabilité sur les pièces fragiles et maintenir une qualité de produit stable pour votre assurance.
