Aperçu > Produits> machine de mesure de vision> Équipement de mesure de la vision CNC de la série PEAK avec répétabilité 3um, portée de mesure 400*300*200mm et caméra CCD de qualité industrielle

Équipement de mesure de la vision CNC de la série PEAK avec répétabilité 3um, portée de mesure 400300200mm et caméra CCD de qualité industrielle

PEAK Series CNC Vision Measuring Equipment with 3um Repeatability, 400*300*200mm Measuring Range and Industrial Grade CCD Camera

Informations de base

Lieu d'origine:	LA CHINE
Nom de marque:	UNIMETRO
Certification:	CE ISO
Numéro de modèle:	CRÊTE

Quantité de commande min:	1
Prix:	Discussible
Détails d'emballage:	cas en bois
Délai de livraison:	10~20days
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	30 par mois

meilleur prix Contactez

Détail Infomation

Dimension:	960 * 710 * 1075 mm	Plage de mesure:	400 * 300 * 200 mm
Précision:	3 + l / 200um	Répétabilité:	3UM
Poids:	380kg	Caméra:	Caméra CCD de qualité industrielle
Lentille:	0,7-4,5x	Distance de travail:	108 mm
Résolution linéaire:	0,0005 mm	Garantie:	24 mois
Mettre en évidence:	image 2.5d mesurant la machine Vmm , Machine Vmm programmable , machine de 380kg Vmm

Description de produit

Équipement de mesure d'image 2.5d programmable / machine VMM pour mesurer la hauteur

L'équipement de mesure d'image est un instrument utilisé pour la mesure précise des dimensions physiques, avec une précision allant jusqu'au niveau du micron.machine de mesure de la vision un instrument de mesure optique utilisant la caméra pour capturer l'image de la pièce à usiner, analyser le pixel de l'image et calculer la dimension 2D avec le logiciel de mesure.

L'équipement de mesure d'image CNC est un puissant appareil de mesure des dimensions conçu pour le processus de contrôle de la qualité de la production en série.Il est configuré avec un logiciel puissant qui rend le processus de mesure programmableL'équipement de mesure d'image de la série PEAK est un modèle économique de vision CNC entièrement automatique développé par UNIMETRO.

La conception simple et intégrée nous permet de construire la machine à moindre coût, tout en conservant la haute précision de mesure et les meilleures performances.Les utilisateurs sont en mesure de profiter de l'avantage de l'efficacité élevée et des économies de coûts de main-d'œuvre d'une machine de mesure CNC Vision complète à un prix très bas.

Configuration du matériel

Échelles linéaires à résolution 0,5 μm
¢ Fonction de mise au point automatique haute performance
¢ Travail en aluminium et anodisation dure

Compatible avec la sonde tactile Renishaw (facultatif)

- 3 anneaux 8 sections LED, réglage logiciel et programmable

¢ Contrôle par logiciel et programmable de la lumière parallèle

Le capteur de déplacement des fibres confocales (facultatif)

La direction linéaire de HIWIN

∆ Axe Z commande motorisée

¢ boîte de commande intégrée

¢ appareil photo CCD de qualité industrielle

Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z

Avec indicateurs laser pour le positionnement et la mise au point auxiliaires (facultatif)

Lentille zoom à dent manuelle 0,7-4,5X avec capteur de rétroaction du signal de grossissement

Application de l'équipement de mesure d'image

1) L'équipement de mesure d'image de la série PEAK est compatible avec la gamme complète de capteurs de mesure à fibre Omron, ce qui offre; plus de possibilités de mesure précise.

2) Mesures stables des surfaces inclinées ou courbes
3) Mesures stables des différents types de matériaux
4) Mesures stables des surfaces lisses ou grossières

5) L'équipement de mesure d'image de la série PEAK est compatible avec la sonde tactile Renishaw en configuration optionnelle.
6) Le logiciel peut calculer le décalage entre la lentille optique et la sonde tactile, s'assure que tous les résultats de mesure sont dans un même système de coordonnées.Les résultats de mesure peuvent être décrits sous forme de dessins 3D pour l'ingénierie inverse.

Fonctions logicielles

Le logiciel UNIMETRO INSPECT3D est doté d'une interface utilisateur conviviale, facile à apprendre, de fonctionnalités puissantes, permettant aux utilisateurs de réaliser des mesures rapides et précises.

Le logiciel offre une interface utilisateur complète en anglais, permet également le développement de nouvelles langues.

¢ Envoyer le fichier CAD et mesurer

¢ Matrice de pièces et macro-mesure

️ mise au point automatique et mesure de la hauteur

La fonction de navigation permet de localiser rapidement

¢ Fonction de mesure géométrique efficace

¢ Rapports de données multiples et fonction de sortie graphique des données

Programme d'utilisation flexible

Créer des éléments de référence

¢ Fonction de détection de bord puissante

Le support de plusieurs accessoires externes

Calcul automatique des tolérances géométriques des éléments

Mesurer rapidement et facilement une production complexe

Paramètres

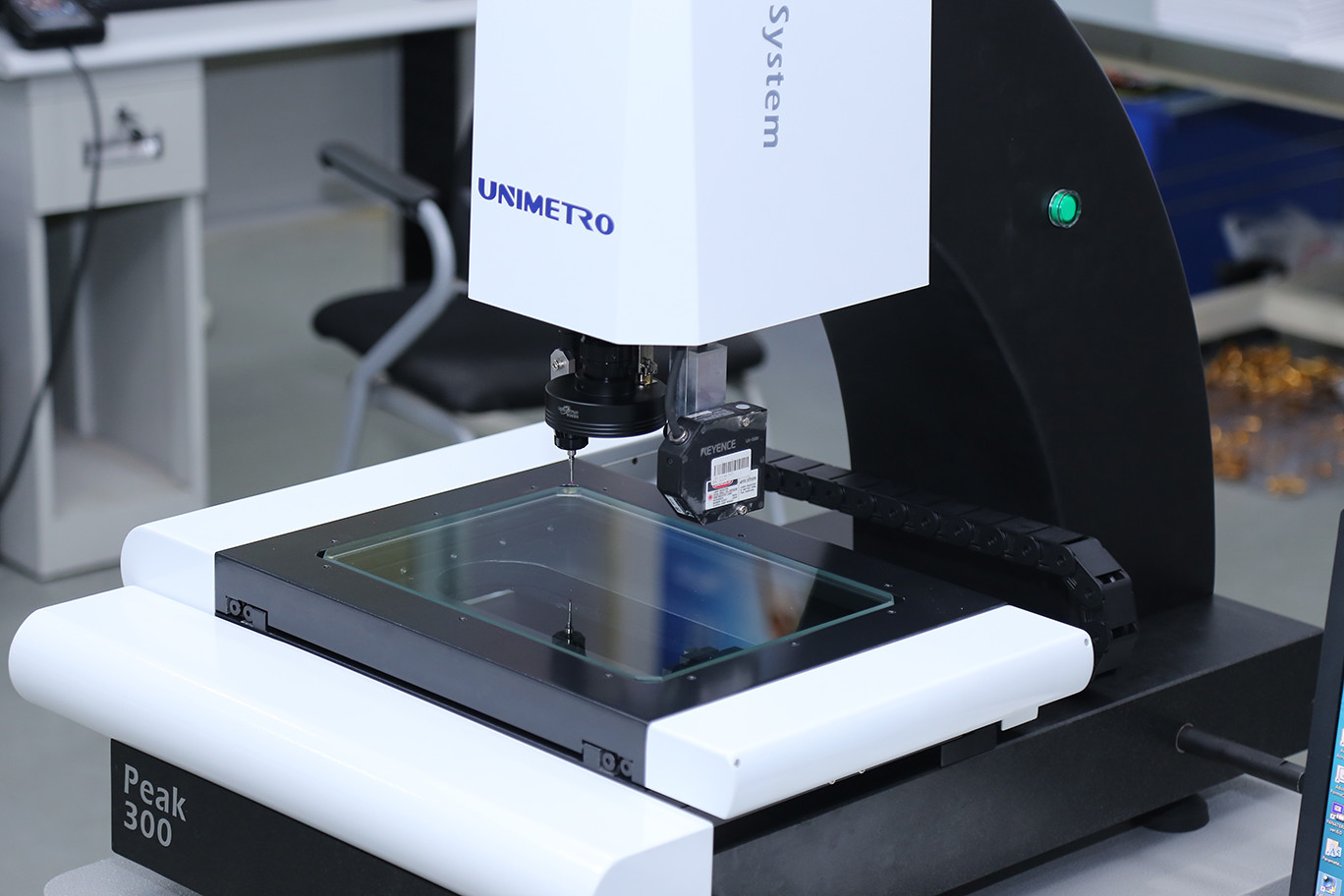

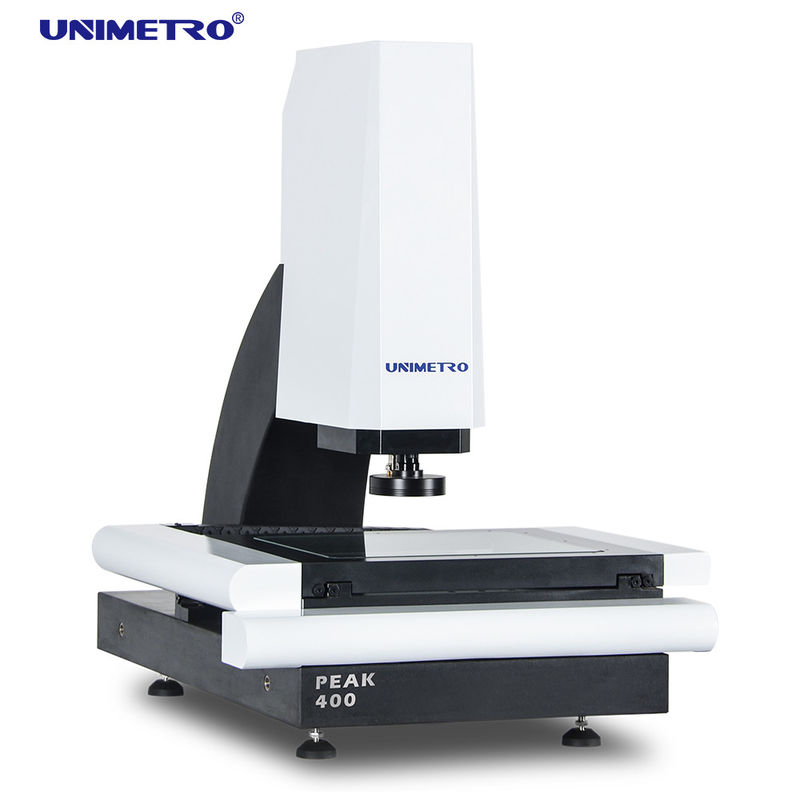

Modèle	PEAK 300	PEAK 400
Dimension (mm) (LWH)	8506551075	9957951080
L'écart de mesure (mm) (XYZ)	300200200	400300200
Précision ((μm)	3+L/200	3+L/200
Répétabilité ((μm)	3	3
Poids (en kg)	190	275
La caméra	appareil photo CCD analogique de qualité industrielle et carte vidéo SV2000E
Lentille	Lentille de zoom manuel avec denture 0,7-4,5X / 0,7-4,5X avec rétroaction du signal (facultatif) / lentille de zoom automatique (facultatif)
Magnification	18-188X (Combinaison différente de l'appareil photo et de l'objectif conduit à une gamme de grossissement différente
VFV	8.1-1.3 mm (une combinaison différente de caméra et d'objectif donne lieu à une fourchette FOV différente)
Distance de travail	80 mm
Résolution des échelles linéaires	0.5 millions
Éclairage	Lumière à anneau de surface programmable à 3 anneaux, à 8 sections, lumière de contour parallèle programmable

Informations sur la société

Notre client et notre agent

Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Q2: Quelle est la principale activité de votre entreprise?
R2: Nous produisons principalement des machines de mesure Vision, des machines de mesure Coordonnées, des luminaires CMM et VMM, etc.
Q3: Comment choisir la spécification appropriée?
A3: Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillera d'un instrument de mesure de spécifications appropriées.
Q4: Acceptez-vous le service personnalisé?
R4: Soyez assuré! nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées selon les besoins du client.
Q5: Quelle est votre période de garantie?
A5: Notre période de garantie de produit est de 1 an. Vous pouvez être assuré de la qualité de notre produit.
