Name: Machine de mesure de vision de la commande numérique par ordinateur VMM de manière linéaire de guide de HIWIN 2D
Brand: UNIMETRO
SKU: CRÊTE

Aperçu Produits machine de mesure de vision

Machine de mesure de vision de la commande numérique par ordinateur VMM de manière linéaire de guide de HIWIN 2D

Détails sur le produit:

Lieu d'origine:	LA CHINE
Nom de marque:	UNIMETRO
Certification:	CE ISO
Numéro de modèle:	CRÊTE

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	Discussible
Détails d'emballage:	cas en bois
Délai de livraison:	10~20days
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	30 par mois

Contact

Description de produit détaillée

Dimension:	9607101075mm	Chaîne de mesure:	400300200mm
Exactitude:	3+L/200um	Répétabilité:	3um
Poids:	380KG	Caméra:	Caméra CCD industrielle de catégorie
Lentille:	0.7-4.5X	Distance de fonctionnement:	108mm
Résolution de Linearscale:	0.0005mm	Garantie:	24 mois
Surligner:	VMM machine de mesure de vision , 2D machine de mesure de vision , Machine linéaire de mesure de manière de guide de HIWIN

Système d'inspection optique de commande numérique par ordinateur pour la mesure d'angle avec le prix inférieur

Le système d'inspection optique est un instrument utilisé pour la dimension physique précise mesurant, exactitude jusqu'au niveau de micron. La machine de mesure de vision un instrument de mesure optique utilisant la caméra pour saisir l'image du morceau de travail, analysent le pixel d'image et calculent la 2D dimension avec le logiciel de mesure.

Le système d'inspection optique de commande numérique par ordinateur est un appareil de mesure puissant de dimension conçu pour le processus de contrôle de qualité de production en série. Il est configuré avec le logiciel puissant qui rend le processus de mesure programmable, utilisateurs peut réaliser de grands produits de quantité mesurant par le processus complètement automatique. La série MAXIMALE est un modèle économique de la vision complètement automatique de commande numérique par ordinateur développée par UNIMETRO.

La conception simple et intégrée nous permettent de construire la machine avec plus peu coûteux, gardent au même moment l'exactitude de mesure élevée et la meilleure représentation. Les utilisateurs peuvent avoir l'avantage du rendement élevé et de l'économie coût de la main-d'oeuvre d'une pleine machine de mesure de vision de commande numérique par ordinateur avec le petit prix même.

Configuration de matériel du système optique d'inspection

◉3 échelles linéaires de résolution de l'axe 0.5um
◉Fonction automatique de foyer de haute performance
◉Étape en aluminium de travail et anodisation dure

◉Compatible avec la sonde de contact de Renishaw (facultative)

◉3 contrôle de logiciel de lumière d'anneau de la section LED des anneaux 8 et programmable

◉Le chemin léger parallèle LED contournent le contrôle léger de logiciel et programmable

◉Capteur Confocal de déplacement de fibre (facultatif)

◉Manière linéaire de guide de HIWIN

◉Contrôle motorisé par axe de Z

◉Boîte de contrôle intégrée de noyau

◉Caméra CCD industrielle de catégorie

◉Pulsegenerator manuel pour le contrôle de mouvement d'axe de Z

◉Avec des indicateurs de laser du positionnement et de la focalisation auxiliaires (facultative)

◉zoom 0.7-4.5X bosselé manuel avec le capteur de retour de signal de rapport optique

Application optique de système d'inspection
1) la série MAXIMALE VMM est compatible avec en trait plein des capteurs de mesure de fibre d'Omron, qui offre ; Plus de possibilité de condition précise de mesure.

2) Mesures stables des surfaces inclinées ou incurvées
3) mesures stables de différents types de matériaux
4) mesures stables des surfaces douces ou brutes

5) La série MAXIMALE VMM est compatible avec la sonde de contact de Renishaw en tant que configuration facultative. Les utilisateurs peuvent facilement réaliser le 2D et la fonction 3D de mesure dans une machine.
6) le logiciel peut calculer la compensation entre la lentille optique et la sonde de contact, veille que tous les résultats de mesure sont à moins d'un système de coordonnées. Les résultats de mesure peuvent être éteints en tant que dessin 3D pour le désossage.

Fonctions optiques de logiciel système d'inspection

Le logiciel d'UNIMETRO INSPECT3D est avec UI convivial, facile à apprendre, fonction puissante, permet aux utilisateurs de réaliser la mesure rapide et précise.

Le logiciel offre le plein anglais UI, permet également la nouvelle acquisition linguistique.

◉Dossier et mesure de DAO d'entrée

◉Pièces rangée et mesure de macro

◉Mesure automatique de foyer et de taille

◉La fonction de navigation aide le repérage rapide

◉Fonction de mesure géométrique puissante

◉Rapports multiples de données et fonction de sortie graphique de données

◉Programme utilisateur flexible

◉Création des éléments de référence

◉Bord puissant détectant la fonction

◉Accessoires externes multiples de soutien

◉Calcul automatique de la tolérance géométrique d'éléments

◉Production compliquée de mesure rapidement et commodément

Paramètre optique de système d'inspection

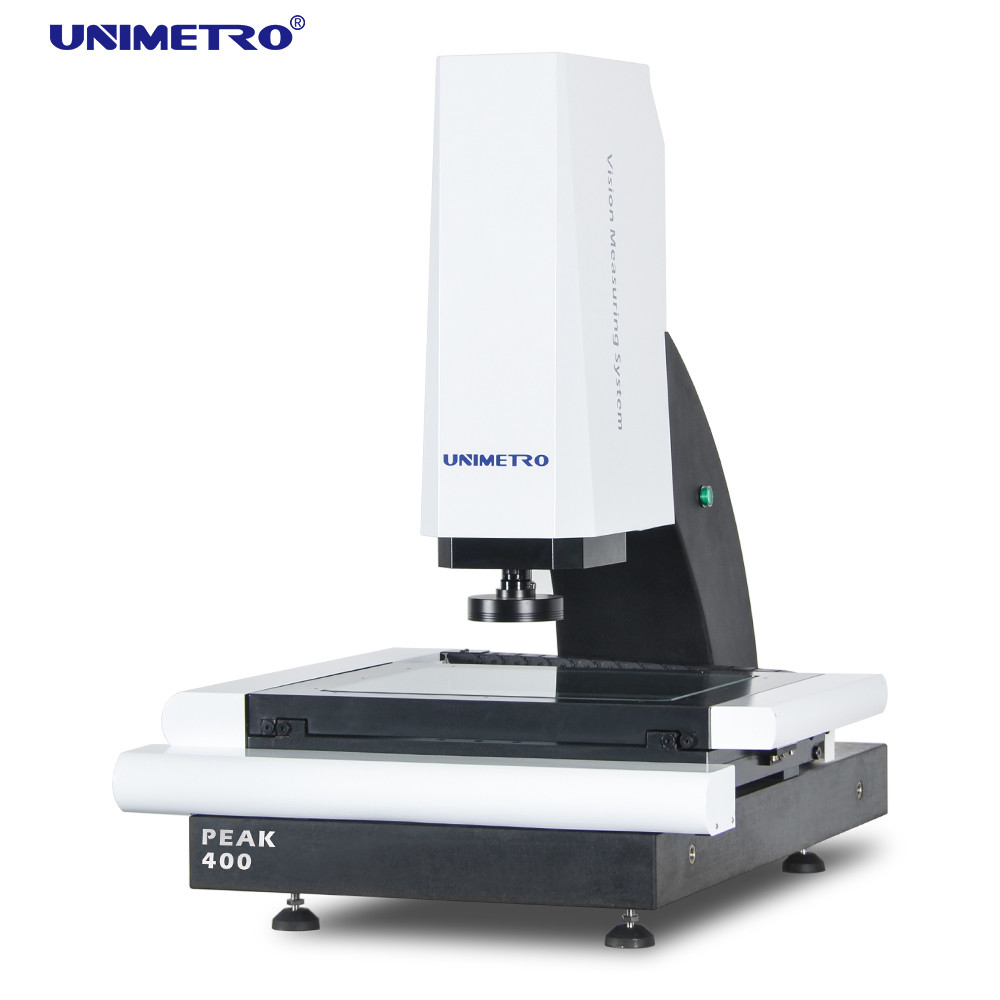

	PEAK300	PEAK400
Dimension (millimètre) (LWH)	8506501060	10008001080
Chaîne de mesure (millimètre) (XYZ)	300200200	400300200
Exactitude (um)	3+L/200	3+L/200
Répétabilité (um)	3	3
Poids (kilogrammes)	120	150
Caméra	Carte vidéo analogue de caméra CCD de catégorie industrielle et de SV2000E
Lentille	Zoom 0.7-4.5X/0.7-4.5X manuel bosselé manuel de zoom avec le retour de signal (facultatif)/zoom automatique (facultatif)
Rapport optique	18-188X (la combinaison différente de la caméra et de la lentille mène à la gamme différente de rapport optique
Champ de vision	8.1-1.3mm (la combinaison différente de la caméra et de la lentille mène à la gamme différente de champ de vision)
Distance de fonctionnement	108mm
Résolution linéaire d'échelles	0.0005mm
Illumination	3 anneaux programmables, lumière d'anneau de surface de 8 sections, lumière parallèle programmable de découpe

L'information de l'entreprise

FAQ

Q1 : Êtes-vous une usine ou une société commerciale ?
A1 : Nous sommes une usine et te donner la réponse la plus rapide en 24 heures.

Q2 : Quelle est votre société principalement dedans ?

A2 : Nous devons principalement produire la machine de mesure de vision, machine de mesure du même rang, fixturesetc de CMM&VMM.

Q3 : Comment choisir les spécifications appropriées ?

A3 : Tant que vous nous dites la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillerait de l'instrument de mesure des caractéristiques appropriées.

Q4 : Acceptez-vous le service adapté aux besoins du client ?

A4 : Soyez sûr ! Nous pouvons fournir non seulement les machines typiques, mais également les machines adaptées aux besoins du client aux besoins du client.

Q5 : Quelle est votre période de garantie ?

A5 : Notre période de garantie de produit est de 1 an. Notre qualité du produit est très stable, et nous nous sommes améliorés beaucoup sur quelques pièces cassables. Vous pouvez reposer assurément de notre qualité du produit.
