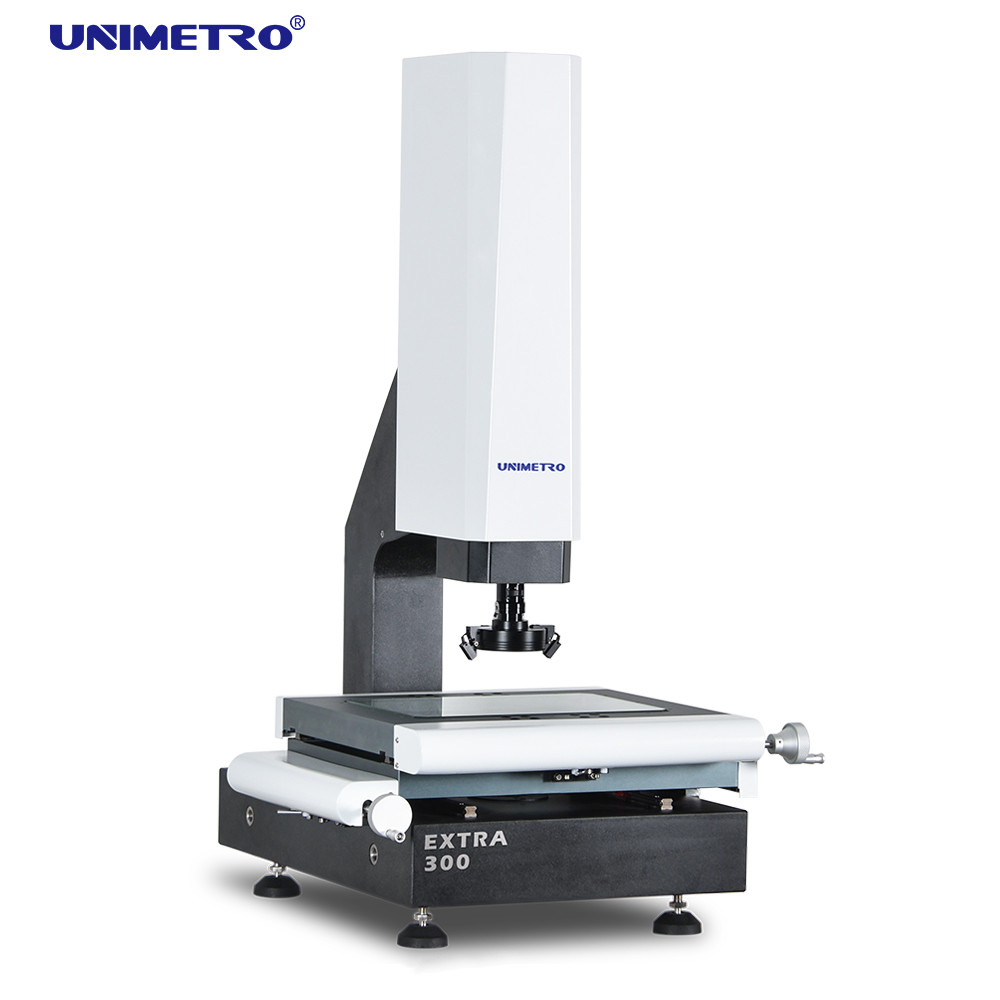

Système de mesure optique d'industrie de moule VMM semi automatique

Informations de base
Lieu d'origine: LA CHINE
Nom de marque: UNIMETRO
Certification: CE,ISO
Numéro de modèle: Supplémentaire
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: cas en bois
Délai de livraison: 5~15days
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 40
Détail Infomation
Nom de produit: Machine de mesure de vision Mouvement d'axe de Z: Motorisé
Contrôle de mouvement d'axe de Z: Clavier, logiciel Foyer: Automatique
X, mouvement de Y: Manuel Dimension: 600*740*980mm
gamme de mesure: 300*200*200mm Exactitude de mesure: 2.5+L/100um
Répétabilité: 2.5um Poids: 190kg
Résolution linéaire d'échelle: 0.5um (0.1um pour l'option) Caméra CCD: Caméra CCD de HD
Surligner:

vmm système de mesure optique

,

Système semi automatique VMM

,

Système de l'industrie VMM de moule


Description de produit

VMM semi automatique/système de mesure optique pour le contrôle de Quatlity





Système Describtion

1) VMM la machine est un instrument utilisé pour la dimension physique précise mesurant, exactitude jusqu'au niveau de micron.
2) VMM usinent un instrument de mesure optique utilisant la caméra pour saisir l'image du morceau de travail, analysent le pixel d'image et calculent la 2D dimension avec le logiciel de mesure.
3) la machine SUPPLÉMENTAIRE de la série VMM est un instrument important utilisé dans votre processus de contrôle de qualité de produits. Elle s'assure que vos produits dimensionnent l'exactitude, rend vos produits plus concurrentiels.
4) la machine SUPPLÉMENTAIRE de la série VMM est conçue et développée par UNIMETRO, qui est un modèle populaire adapté pour la plupart de l'application de mesure et des utilisateurs de la 2D dimension précise de différentes industries, comme moule, l'électronique, semi-conducteur, l'injection en plastique, les produits 3C, les soins médicaux, l'aviation… etc.
5) l'axe de Z de la machine SUPPLÉMENTAIRE de la série VMM est configuré avec le système étroit de moteur servo de boucle, pour réaliser le contrôle de grande précision de mouvement et la fonction automatique de foyer, les utilisateurs peuvent commander le mouvement d'axe de Z et l'image se focalisant dans le logiciel ou le clavier, augmentent fortement l'efficacité de mesure.





Configuration matériel

Système de mesure optique d'industrie de moule VMM semi automatique 0

◉3 échelles linéaires de résolution de l'axe 0.5um

◉Fonction automatique de foyer de haute performance
◉Compatible avec la sonde de contact de Renishaw
◉Étape en aluminium de travail et anodisation dure
◉3 contrôle de logiciel de lumière d'anneau de la section LED des anneaux 8 et programmable
◉Le chemin léger parallèle LED contournent le contrôle léger de logiciel et programmable
◉appareil photo numérique du pixel HD de 1.2M
◉Boîte de contrôle intégrée de noyau
◉Contrôle motorisé par axe de Z
◉Manière linéaire de guide de HIWIN
◉Générateur d'impulsion manuel pour le contrôle de mouvement d'axe de Z
◉Avec des indicateurs de laser du positionnement et de la focalisation auxiliaires
◉zoom 0.7-4.5X bosselé manuel avec le capteur de retour de signal de rapport optique

◉Calibrage facile

◉Contact multiple d'angle

◉Arrangement rapide de système de coordonnées

◉Compatible à en trait plein des stylis de Renishaw

◉Module de DAO soutenu (facultatif)

◉sortie 3D de dessin
◉Sonde d'étoile compatible
◉mesure de la dimension 3D
◉Mesure de cartel de sonde d'image et de contact
◉Support de sonde soutenu (facultatif)



Paramètres

Modèle FRAIS SUPPLÉMENTAIRES 200 FRAIS SUPPLÉMENTAIRES 300 FRAIS SUPPLÉMENTAIRES 400 FRAIS SUPPLÉMENTAIRES 500
Dimension (millimètre) (L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
Chaîne de mesure (millimètre) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Exactitude de mesure (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Répétabilité (μm) 2,5 2,5 2,5 3
Poids (kilogrammes) 140kg 190kg 240kg 290kg
Image et mesure CCD 200mm (peut être augmenté selon les conditions des clients)
Lentille Zoom bosselé manuel du zoom 0.7-4.5X/Auto 1-10X
Rapport optique 18-195X (pour la référence seulement. Avec la caméra et la lentille différentes le rapport optique sera différent. )
Champ visuel 8.1~1.3mm
Distance de fonctionnement 108mm
Résolution linéaire d'échelle 0,5 μm (0.1μm pour l'option)
Système d'entraînement Conrol manuel de X, d'axe des ordonnées, contrôle fermé de commande numérique par ordinateur d'axe de Z et funtion de FOYER d'AUTU disponibles
Illumination Lumière extérieure d'anneau programmable de 4 sections LED, lumière parallèle de découpe de LED, lumière d'anneau de 8 sections LED, coaxiale, pour l'option



Fonctions de logiciel



Système de mesure optique d'industrie de moule VMM semi automatique 1

Dossier et mesure de DAO d'entrée
◉Pièces rangée et mesure de macro
◉Mesure automatique de foyer et de taille
◉La fonction de navigation aide le repérage rapide
◉Fonction de mesure géométrique puissante
◉Rapports multiples de données et fonction de sortie graphique de données
◉Programme utilisateur flexible
◉Création des éléments de référence
◉Bord puissant détectant la fonction
◉Accessoires externes multiples de soutien
◉Calcul automatique de la tolérance géométrique d'éléments
◉Production compliquée de mesure rapidement et commodément
