Aperçu > Produits> machine de mesure de vision> Mesure d'angle La machine à mesurer la vision semi-automatique VMM

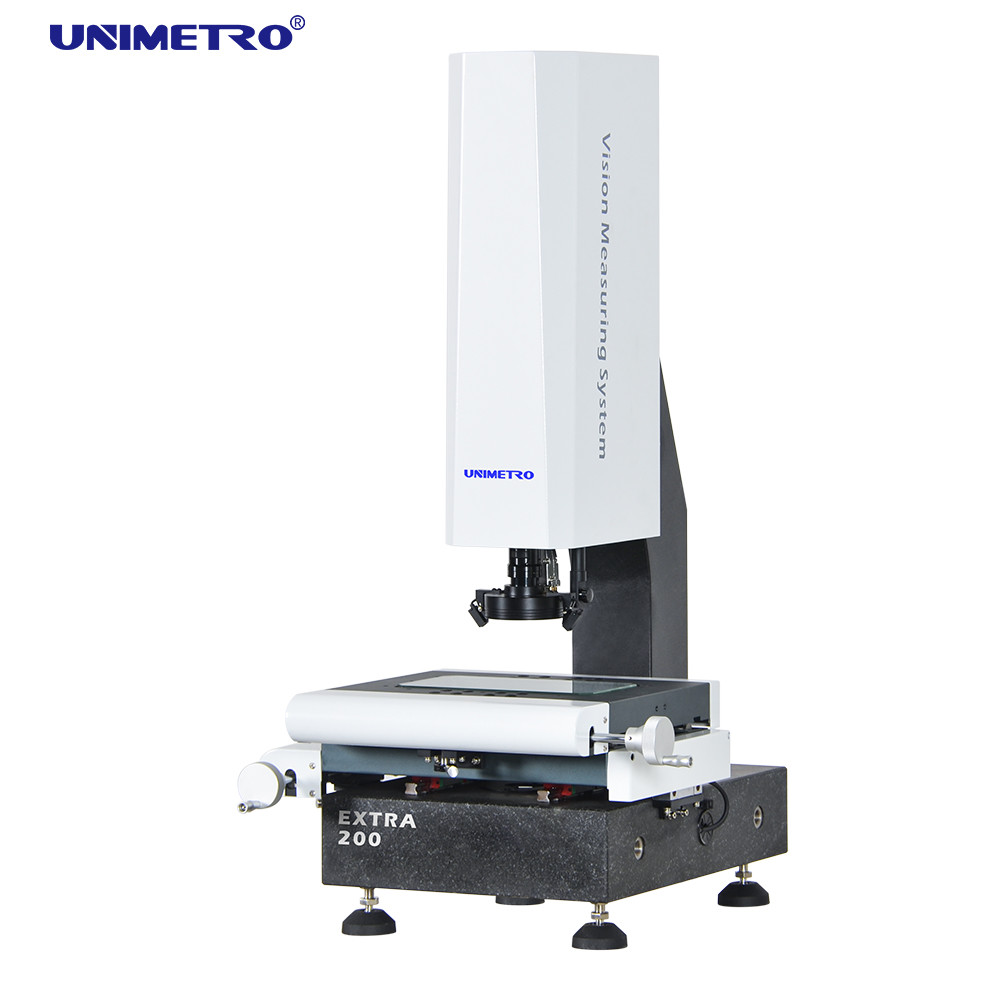

Mesure d'angle La machine à mesurer la vision semi-automatique VMM

Angle Measurement Semi Auto Vision Measuring Machine VMM

Informations de base

Lieu d'origine:	LA CHINE
Nom de marque:	UNIMETRO
Certification:	CE, ISO
Numéro de modèle:	Supplémentaire

Quantité de commande min:	1
Prix:	Discussible
Détails d'emballage:	cas en bois
Délai de livraison:	5~15days
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	40

meilleur prix Contactez

Détail Infomation

Product Name:	Vision Measuring Machine	Z axis movement:	Motorized
Z axis movement control:	Keyboard, software	Focus:	Automatic
X,Y Movement:	Manual	Dimension:	550540930mm
Measuring range:	200100150mm	Measuring accuracy:	2.5+L/100um
Repeatability:	2.5um	Weight:	150kg
Linear scale resolution:	0.5um(0.1um for option)	CCD camera:	HD CCD camera
Mettre en évidence:	Machine de mesure semi automatique de vision , Machine de mesure de vision 150kg , Pêchez la mesure semi automatique de vision de mesure

Description de produit

Machine de mesure de vision semi-automatique pour la mesure d'angle

Description

Description de la machine de mesure de vision

1) La machine de mesure de vision est un instrument utilisé pour la mesure précise des dimensions physiques, avec une précision allant jusqu'au niveau du micron.
2) La machine de mesure de vision est un instrument de mesure optique utilisant une caméra pour capturer l'image de la pièce, analyser le pixel de l'image et calculer la dimension 2D avec le logiciel de mesure.
3) La machine de mesure de vision de la série EXTRA est un instrument important utilisé dans votre processus de contrôle qualité des produits. Elle garantit la précision dimensionnelle de vos produits, rendant vos produits plus compétitifs.
4) La machine de mesure de vision de la série EXTRA est conçue et développée par UNIMETRO, qui est un modèle populaire adapté à la plupart des applications de mesure dimensionnelle 2D précises et aux utilisateurs finaux de différentes industries, telles que les moules, l'électronique, les semi-conducteurs, l'injection plastique, les produits 3C, les soins médicaux, l'aviation...etc.
5) L'axe Z de la machine de mesure de vision de la série EXTRA est configuré avec un système de servomoteur en boucle fermée, pour obtenir un contrôle de mouvement de haute précision et une fonction de mise au point automatique, les utilisateurs peuvent contrôler le mouvement de l'axe Z et la mise au point de l'image dans le logiciel ou le clavier, ce qui augmente considérablement l'efficacité de la mesure.

Configuration matérielle

◉ Échelles linéaires à 3 axes avec une résolution de 0,5 um

◉ Fonction de mise au point automatique haute performance

◉ Compatible avec la sonde tactile Renishaw

◉ Plateau de travail en aluminium et anodisation dure

◉ Lumière annulaire LED à 3 anneaux et 8 sections, contrôle logiciel et programmable

◉ Lumière de contour LED à trajet lumineux parallèle, contrôle logiciel et programmable

◉ Caméra numérique HD de 1,2 M de pixels

◉ Boîtier de contrôle central intégré

◉ Contrôle motorisé de l'axe Z

◉ Guidage linéaire HIWIN

◉ Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z

◉ Avec des indicateurs laser pour le positionnement et la mise au point auxiliaires

◉ Objectif zoom denté manuel 0,7-4,5X avec capteur de rétroaction du signal d'agrandissement

Fonctions

◉ Calibrage facile

◉ Toucher multi-angles

◉ Réglage rapide du système de coordonnées

◉ Compatible avec toute la gamme de stylets Renishaw

◉ Module CAO pris en charge (Optionnel)

◉ Sortie de dessin 3D

◉ Compatible avec la sonde étoile

◉ Mesure dimensionnelle 3D

◉ Mesure combinée image et sonde tactile

◉ Support de sonde pris en charge (Optionnel)

Paramètres

Modèle		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Dimensions (mm) (LLH)		500540930	600740980	700840980	800940980
Plage de mesure (mm) (XYZ)		200100150	300200200	400300200	500400200
Précision de mesure (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Répétabilité (μm)		2.5	2.5	2.5	3
Poids (kg)		140kg	190kg	240kg	290kg
Image et mesure	CCD	200mm (peut être relevé selon les exigences des clients)
	Objectif	Objectif zoom denté manuel 0,7-4,5X/Objectif zoom automatique 1-10X
	Agrandissement	18-195X (À titre de référence seulement. Avec différents appareils photo et objectifs, l'agrandissement sera différent.)
	Champ de vision	8.1~1.3mm
	Distance de travail	108mm
Résolution de l'échelle linéaire		0,5 μm (0,1 μm en option)
Système d'entraînement		Axe X, contrôle manuel de l'axe Y, contrôle CNC en boucle fermée de l'axe Z et fonction AUTU FOCUS disponible
Éclairage		Lumière de surface annulaire LED programmable à 4 sections, lumière de contour LED parallèle, lumière annulaire LED à 8 sections, coaxiale, en option

Fonctions du logiciel

Le logiciel UNIMETRO INSPECT3D est doté d'une interface utilisateur conviviale, facile à apprendre,

d'une fonction puissante, permettant aux utilisateurs d'effectuer des mesures rapides et précises.

Le logiciel propose une interface utilisateur entièrement en anglais, et permet également le développement de nouvelles langues.

◉ Importer un fichier CAO et mesurer

◉ Disposition des pièces et mesure macro

◉ Mise au point automatique et mesure de la hauteur

◉ La fonction de navigation aide à une localisation rapide

◉ Fonction de mesure géométrique puissante

◉ Rapports de données multiples et fonction de sortie de données graphiques

◉ Programme utilisateur flexible

◉ Création d'éléments de référence

◉ Fonction de détection des bords puissante

◉ Prise en charge de plusieurs accessoires externes

◉ Calcul automatique de la tolérance géométrique des éléments

◉ Mesure rapide et pratique des productions compliquées

Informations sur l'entreprise

Nos clients et agents

FAQ
Q1 : Êtes-vous une usine ou une société commerciale ?
A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Q2 : Dans quoi votre entreprise est-elle principalement active ?
A2 : Nous produisons principalement des machines de mesure de vision, des machines de mesure de coordonnées, des fixations CMM&VMM, etc.
Q3 : Comment choisir la spécification appropriée ?
A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera sur l'instrument de mesure avec les spécifications appropriées.
Q4 : Acceptez-vous les services personnalisés ?
A4 : Bien sûr ! Nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées en fonction des besoins du client.
Q5 : Quelle est votre période de garantie ?
A5 : La période de garantie de nos produits est de 1 an. La qualité de nos produits est très stable, et nous avons beaucoup amélioré certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
