Mesure de parallélisme de machine de mesure de vision de mouvement de main

Informations de base
Lieu d'origine: LA CHINE
Nom de marque: UNIMETRO
Certification: CE,ISO
Numéro de modèle: De base
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: cas en bois
Délai de livraison: 5~15days
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 40
Détail Infomation
Nom de produit: Machine de mesure d'image Dimension: 550*540*830mm
Chaîne de mesure: 200*100*150mm Résolution linéaire d'échelle: 0,5 um (0,1 um pour l'option)
Exactitude de mesure: 2.5+L/100um Répétabilité: 2.5um
Poids: 190Kg Matériel: Socle en granit
Surligner:

Machine de mesure de mesure de vision de parallélisme

,

machine de mesure de la vision 190kg

,

Machine de mesure de mesure de vision de parallélisme


Description de produit

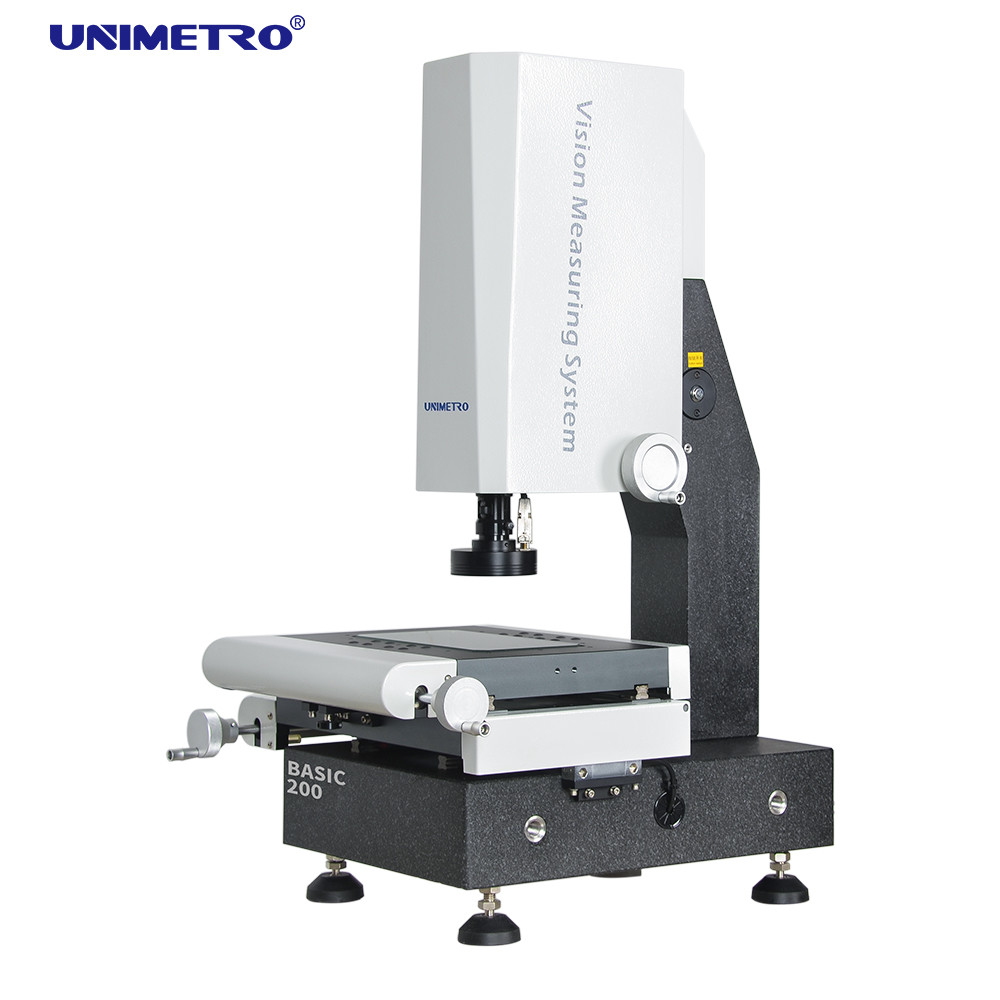

Machine de mesure optique de mouvement de main/systèmes de mesure visuels mesurant le parallélisme




Machine de mesure

La machine de mesure optique est un instrument utilisé pour la mesure précise de la dimension physique, la précision jusqu'au niveau du micron, qui est un instrument de mesure optique utilisant la caméra pour capturer l'image de la pièce, analyser le pixel de l'image et calculer la dimension 2D avec le logiciel de mesure .

◉ La machine de mesure optique de la série BASIC est conçue et développée par UNIMETRO, qui est un modèle populaire adapté à la plupart des applications de mesure de dimension 2D précises et aux utilisateurs finaux de différentes industries, comme les moules, l'électronique, les semi-conducteurs, l'injection plastique, les produits 3C, le médical. soins, aviation... etc. C'est un instrument important utilisé dans le processus de contrôle de la qualité de vos produits, assurant la précision des dimensions de vos produits, rend vos produits plus compétitifs.
◉ La machine de mesure optique de la série BASIC est le modèle le plus courant pour la plupart des usines fabriquant des pièces précises.Il convient aux applications de mesure d'échantillons de petite quantité.La commande manuelle à 3 axes, avec un logiciel convivial, permet à l'opérateur de gérer l'utilisation de la machine en très peu de temps.

◉ Utilisation de granit de haute précision et stabilité comme base et colonne de machine, avec capteur linéaire haute résolution 3 axes 0,0005 mm
----Assurez-vous de la haute performance et de la précision de chaque machine.
◉ Utilisation d'un guide linéaire HIWIN et d'un rail de guidage linéaire de haute précision, avec une étape de travail en aluminium et un traitement de surface par anodisation dure.
---- Garantit des performances dynamiques élevées et une longue durée de vie de la machine.
◉ Utilisation d'un boîtier de commande central intégré développé par UNIMETRO, pour les échelles linéaires, le contrôle de la lumière et le transfert du signal de la sonde tactile.
---- Assurer un câblage et une maintenance faciles.Augmente fortement la stabilité de la machine.
◉ Lumière LED de contour programmable avec chemin lumineux parallèle, évite la déformation de l'image.
---- Assure la précision de mesure.
◉ Avec 8 sections de contrôle logiciel LED annulaire, offre plusieurs angles d'éclairage et luminosité.
---- Convient aux pièces de formes et de matériaux différents.
◉ Les paramètres d'éclairage peuvent être enregistrés dans le programme de mesure des pièces, les utilisateurs n'ont pas besoin de régler pendant le processus de mesure.
---- Utilisation conviviale et pratique.

Visual Measurement Machine



Configuration matérielle

◆ Voie de guidage linéaire HIWIN
◆ Phase de travail de l'aluminium et anodisation dure
◆ Boîtier de contrôle central intégré
◆ Échelles linéaires de résolution 0,5 um à 3 axes
◆ Groupe d'éclairage parallèle à LED multifonctions
◆ Caméra CCD haute résolution de qualité industrielle
◆ Objectif zoom bosselé manuel 0,7-4,5X avec haute répétabilité
◆ Prise en charge de plusieurs accessoires externes


Visual Measurement Machine





Paramètres

Modèle BASE 200 BASE 300 BASE 400 BASE 500
Dimension(mm)(L*W*H) 550*540*930 600*740*980 700*840*980 800*940*980
Plage de mesure (mm)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Précision de mesure (μm) 2,5+L/100 2,5+L/100 2,5+L/100 3+L/100
Répétabilité (μm) 2.5 2.5 2.5 3
poids (kg) 140kg 190 kg 240 kg 290kg
Image et mesure CCD Appareil photo numérique HD 1,2 M pixels
Lentille Objectif zoom bosselé manuel 0,7-4,5X avec capteur de retour de signal de grossissement
Grossissement 18-195X (Pour référence seulement. Avec un appareil photo et un objectif différents, le grossissement sera différent.)
Champ de vision 8.1~1.3mm
Distance de travail 80mm
Résolution d'échelle linéaire 0,5 μm (0,1 μm pour l'option)
Système de conduite Contrôle manuel des axes X, Y, Z
Éclairage Lumière de surface annulaire à LED programmable à 4 sections, lumière de contour à LED parallèle, lumière annulaire à LED à 8 sections, coaxiale, en option





Présentation du logiciel

Le logiciel UNIMETRO INSPECT3D est doté d'une interface utilisateur conviviale, facile à apprendre, fonction puissante, permet aux utilisateurs d'atteindre
mesure rapide et précise.Le logiciel offre une interface utilisateur complète en anglais et permet également le développement de nouvelles langues.


◉ Entrez le fichier CAO et mesurez

◉ Tableau de pièces et mesure macro
◉ Mise au point automatique et mesure de la hauteur
◉ La fonction de navigation permet de localiser rapidement
◉ Fonction de mesure géométrique puissante
◉ Rapports de données multiples et fonction de sortie de données graphiques


◉ Programme utilisateur flexible

◉ Création d'éléments de référence
◉ Fonction de détection de bord puissante
◉ Prise en charge de plusieurs accessoires externes
◉ Calcul automatique de la tolérance géométrique des éléments
◉ Mesure rapide et pratique d'une production compliquée


Mesure de parallélisme de machine de mesure de vision de mouvement de main 2





Informations sur la société


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Notre client et agent

Visual Measurement Machine
Visual Measurement Machine
FAQ
Visual Measurement MachineQ1 : Êtes-vous une usine ou une société commerciale ?
Visual Measurement MachineA1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Visual Measurement MachineQ2 : Dans quoi votre entreprise est-elle principalement active ?
Visual Measurement MachineA2: nous produisons principalement une machine de mesure de vision, une machine de mesure de coordonnées, des appareils CMM et VMM, etc.
Visual Measurement MachineQ3 : Comment choisir la spécification appropriée ?
Visual Measurement MachineA3: tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera un instrument de mesure aux spécifications appropriées.
Visual Measurement MachineQ4 : acceptez-vous un service personnalisé ?
Visual Measurement MachineA4 : Soyez sûr !Nous pouvons fournir non seulement des machines typiques, mais également des machines adaptées aux besoins du client.
Visual Measurement MachineQ5 : Quelle est votre période de garantie ?
Visual Measurement MachineA5 : Notre période de garantie de produit est de 1 an.La qualité de nos produits est très stable et nous avons
beaucoup amélioré sur certaines parties fragiles.Vous pouvez être assuré de la qualité de nos produits.
