Nom de produit: | Machine de mesure complètement automatique de vision | Exactitude de mesure: | 2.5+L/200 |
---|---|---|---|
Répétabilité: | 2,5 | CCD: | Caméra CCD industrielle de couleur de catégorie |
Lentille: | Zoom dentaire manuel du zoom 0.7~4.5X/Auto 1~10X | Magification: | 8.1~1.3mm |
Champ visuel: | 8.1~1.3mm | distance de fonctionnement: | 108mm |
Mettre en évidence: | Machine de mesure complètement automatique de vision,Machine de mesure de vision de carte PCB,Machine de mesure de vision pour la carte PCB |
Machine de mesure complètement automatique de vision
Système optique de commande numérique par ordinateur pour la carte PCB et les pièces de précision
ULTRA la série est une machine de mesure complètement automatique de grande précision en porte-à-faux de vision développée pour la mesure de GD&T avec le contrôle motorisé automatique gyroscopique. Elle a équipé du centre automatique, du régulateur automatique de contrôle, et du mouvement automatique du matériel et de la configuration logiciel pour faire la mesure des dimensions linéaires et géométriques rapidement et exactement.
Caractéristiques de produit
◆Contrôle de détails de qualité
1) base de granit et colonne, excellente stabilité ;
2) l'étape en aluminium de travail, font le contrôle de mouvement réagissant rapidement et flexible ;
3) étape de travail avec l'anti-éraflure de traitement extérieure d'oxydation dure ;
4) norme avec le guide linéaire de précision, la vis de meulage de boule et le moteur servo etc. à C.A., pour assurer la précision et la stabilité du système de mouvement ;
5) le système de contrôle intégré, inclus avec le contrôle de mouvement, et tout le contrôle de signal comme illumination et lecture linéaire, s'assure que la représentation de la machine est extrêmement stable.
◆Configuration de haute performance
1) contrôle automatique gyroscopique de commande numérique par ordinateur de XYZ et positionnement précis ;
2) 1 um échelle linéaire en verre de haute précision pour assurer l'exactitude de positionnement et l'exactitude de mesure du système ;
3) caméra couleur de haute résolution de GIGA pour répondre aux besoins de l'observation claire et de la mesure précise ;
4) le zoom à haute résolution du clic 6.5x, le doublement précis et un fois la correction de pixel ont seulement eu besoin ;
5) avec l'illumination à froid programmable de la division LED de l'anneau 8 de la surface 5 et contourner l'illumination parallèle de LED et l'ajustement léger intelligent intégré, il peut contrôle automatique l'éclat dans la division 8 et réalise l'ajustement de niveau de l'éclat 256 intelligemment.
◆Logiciel efficace de mesure
1) avec le logiciel de mesure composé de RationalVue d'Externe-rangée, ULTRA la série est capable pour offrir la fonction de mesure du composé 2D/3d puissant ;
2) simple et facile pour comprendre l'interface d'opération rend la mesure plus simple et efficace ;
3) le programme automatique de mesure peut être placé pour accomplir la mesure en lots efficacement et rapidement.
◆Expansibilité flexible
1) les types multi de capteurs de non contact et le système fixturing rapide sont pour l'option, qui peut répondre à l'exigence de mesure différente de différents clients
2) la lumière d'anneau de la couleur LED de Mavable est disponible pour ULTRA la série, qui rend la série plus flexible et puissante à différentes parties avec différents genres de matériaux ou de formes, offre une application de mesure plus puissante.

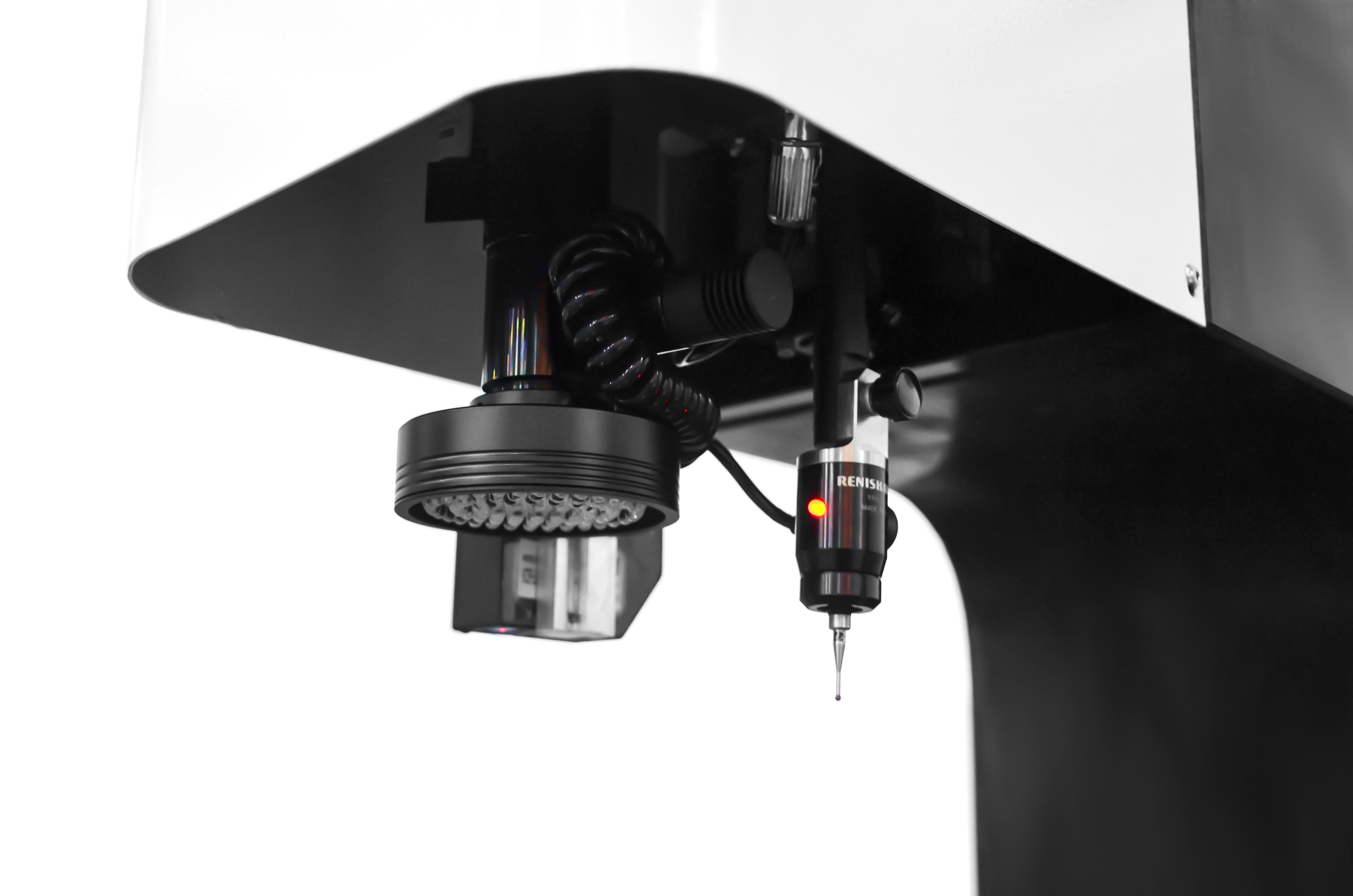

3) grâce à l'expansibilité flexible ULTRA de la série, elle est compatible avec la sonde de contact, capteurs de mesure de non contact et le bras de robot, augmentent fortement l'efficacité de mesure.
Paramètre
Nom de produit | ULTRA machine de mesure automatique de vision de série | ||||||||||
Modèle | ULTRA 300 | ULTRA 400 | ULTRA 500 | ULTRA 600 | |||||||
Voyage de X/Y-axis | 300x200mm | 400x300mm | 500x400mm | 600*500mm | |||||||
Voyage d'axe des z | 200mm (peut être augmenté selon les conditions des clients) | ||||||||||
Échelle linéaire de l'axe X/Y/Z-3 | Résolution linéaire en verre d'échelle : 0.1um | ||||||||||
Mode de conseils | Guide linéaire de précision, double guide à deux pistes de glisseur. | ||||||||||
Mode d'opération | Contrôleur de manette, opération de souris, programme automatique de détection. | ||||||||||
Exactitude | XYZ-axe : ≤2.5+L/200um | ||||||||||
Répétabilité | ±2.5um | ||||||||||
Vidéo Système |
CCD | La haute définition 1/3" caméra CCD de couleur | |||||||||
Lentille |
6.5X continuent le zoom de clic ; Rapport optique optique : 0.7X-4.5X ; Rapport optique visuel : 26X~172X (21,5" moniteur) |
||||||||||
Champ de Vue (millimètres) (D*H*V) |
Rapport optique | 0.7X | 1X | 2.0X | 3.0X | 4X | 4.5X | ||||
1/3" CCD | 8.57x6.86x5.14 | 6.00x4.80x3.60 | 3.00x2.40x1.80 | 2.00x1.60x1.20 | 1.50x1.20x0.90 | 1.33x1.07x0.80 | |||||
Illumination Système |
Découpe | Illumination parallèle de découpe de LED | |||||||||
Surface | 0~255 illumination réglable de surface de la division LED de l'anneau 8 de Stepless 5 | ||||||||||
Logiciel de mesure | Logiciel de mesure entièrement automatique d'UNIMETRO 2D | ||||||||||
Capacité de charge | 25Kg | ||||||||||
Environnement de travail |
La température 20℃±2℃, humidité relative<2> Humidité 30~80%, vibration<0> |
||||||||||
Alimentation d'énergie | 220V/50Hz/10A | ||||||||||
Ddimension (W*D*H) | 1600*780*1700 | 1750*920*1700mm | 1900x1080x1700mm | 1050*1280*1700mm | |||||||
Poids net | 380Kg | 450Kg | 600Kg | 800kg |
* L mesure la longueur (millimètre), l'exactitude mécanique de l'axe des z et l'exactitude de foyer est liée à la surface de l'objet.
* le rapport optique est valeur approximative, on le lie à la dimension du moniteur et de la résolution.
* champ visuel (millimètres) = (diagonal*Horizontal*Vertical)
* l'objectif 0.5X ou 2X est disponible facultatif, et réalise le rapport optique d'image : 13X~86X ou 52X~344X.
