Machine semi automatique de mesure de vision pour l'électronique

Informations de base
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Certification: CE,ISO
Numéro de modèle: Supplémentaire
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: cas en bois
Délai de livraison: 5~15days
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 40
Détail Infomation
Dimension: 600*740*980mm Chaîne de mesure: 300*200*200mm
Exactitude de mesure: 2.5+L/100um Répétabilité: 2.5um
Poids: 190Kg résolution linéaire d'échelle: 0.5um (0.1um pour l'option)
Surligner:

Mesure semi automatique Machin de vision

,

machine de mesure de vision de la répétabilité 2.5um


Description de produit

Instruments optiques semi-automatiques avec mise au point automatique sur l'axe Z





CHAMP D'APPLICATION



1) La machine de mesure de la vision est un instrument utilisé pour la mesure précise de la dimension physique, la précision jusqu'au niveau du micron.
2) Machine de mesure de vision un instrument de mesure optique utilisant la caméra pour capturer l'image de la pièce, analyser le pixel de l'image et calculer la dimension 2D avec le logiciel de mesure.
3) La machine de mesure optique de la série EXTRA est un instrument important utilisé dans le processus de contrôle de la qualité de vos produits.Il assure la précision des dimensions de vos produits, rend vos produits plus compétitifs.
4) La machine de mesure de vision de la série EXTRA est conçue et développée par UNIMETRO, qui est un modèle populaire adapté à la plupart des applications de mesure de dimension 2D précises et aux utilisateurs finaux de différentes industries, comme les moules, l'électronique, les semi-conducteurs, l'injection plastique, les produits 3C, Soins médicaux, Aviation...etc.
5) L'axe Z de la machine de mesure de vision de la série EXTRA est configuré avec un système de servomoteur en boucle fermée, pour obtenir un contrôle de mouvement de haute précision et une fonction de mise au point automatique, les utilisateurs peuvent contrôler le mouvement de l'axe Z et la mise au point de l'image dans le logiciel ou le clavier, hautement augmenter l'efficacité de la mesure.
6) La série EXTRA est configurée de manière innovante avec un générateur d'impulsions manuel pour un réglage fin de la position de l'axe Z, les utilisateurs peuvent facilement effectuer un réglage fin et une mise au point de l'axe Z.
--Comparé au contrôle de mouvement du clavier ou du joystick, le MPG est plus précis et sensible, les utilisateurs peuvent même déplacer l'axe micron par micron.Offrir la meilleure expérience d'utilisation aux utilisateurs.
--Axe Z avec fonction de mise au point automatique de haute précision, permet aux utilisateurs d'obtenir une opération de mise au point rapide et stable, éliminant l'erreur de mise au point causée par une erreur de jugement ou une différence individuelle des opérateurs.
--Grâce à la fonction de mise au point automatique haute performance, les utilisateurs peuvent obtenir une fonction de mesure de la hauteur avec la série EXTRA en mesurant sans contact.
7) La série EXTRA utilise un zoom manuel bosselé avec un capteur de retour de signal de grossissement, après que les utilisateurs modifient le grossissement, le logiciel sélectionne automatiquement les paramètres appropriés, l'utilisateur n'a pas besoin de modifier les paramètres dans le logiciel et de poursuivre le processus de mesure.Ce qui garantit une application plus pratique et plus rapide.
--Configuré avec un appareil photo numérique HD de 1,2 M pixels, permet aux utilisateurs de profiter d'une image de haute qualité pendant le processus de mesure, augmente considérablement la précision de mesure.La série est configurée avec un guidage linéaire de haute précision, offre des performances dynamiques uniques et une expérience utilisateur final.Comprend également un anneau d'éclairage de surface LED entièrement programmable à 8 sections, des transducteurs linéaires haute résolution à 3 axes de 0,0005 mm et un logiciel de mesure puissant.



CHAMP D'APPLICATION

un.Industrie du moule
b.Fabrication automobile
c.Industrie médicale
ré.Fabrication mécanique
e.Industrie numérique 3C
F.Fabrication de PCB
Etc.

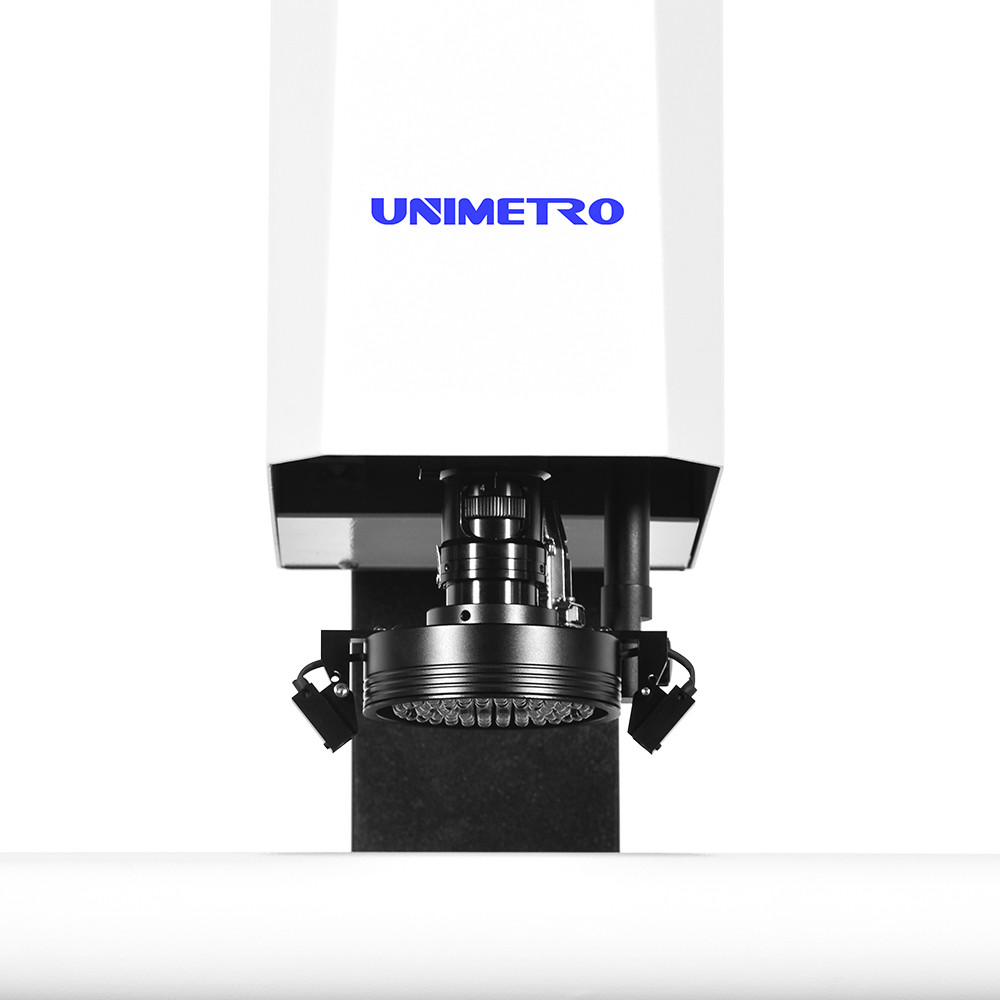

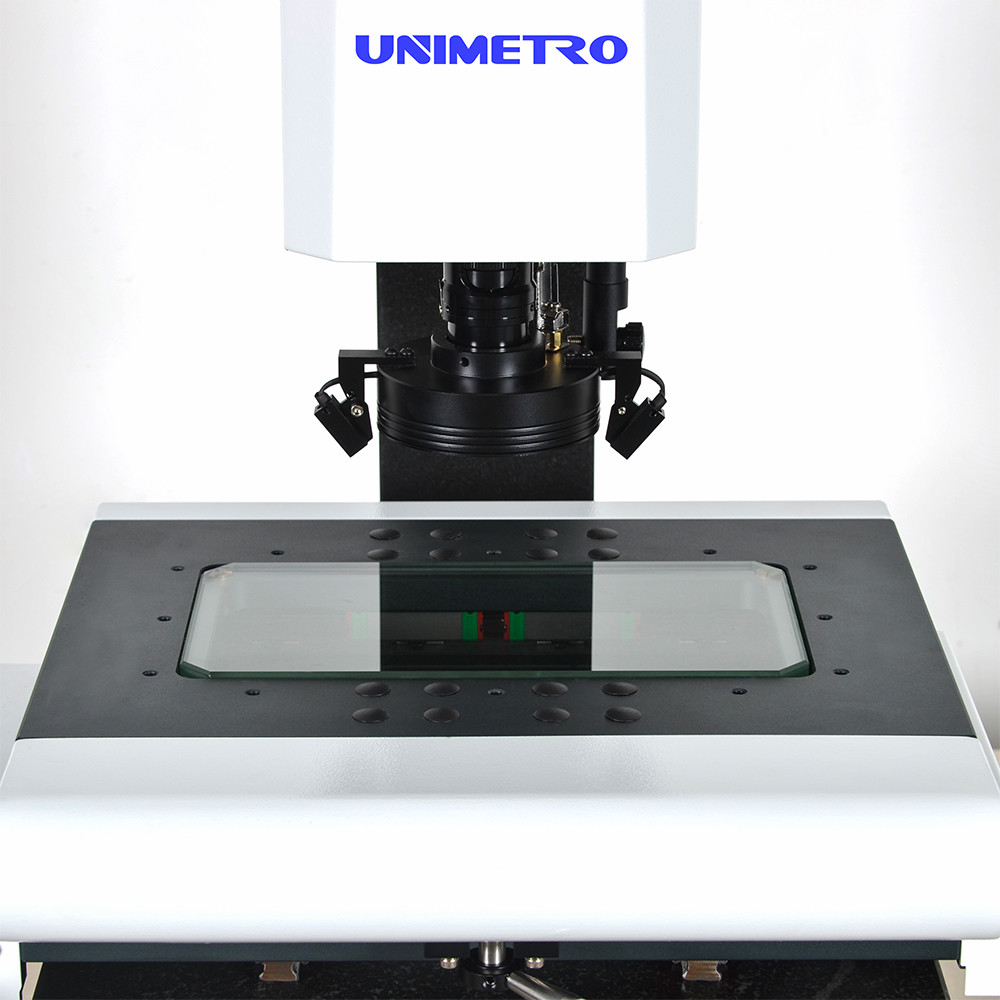

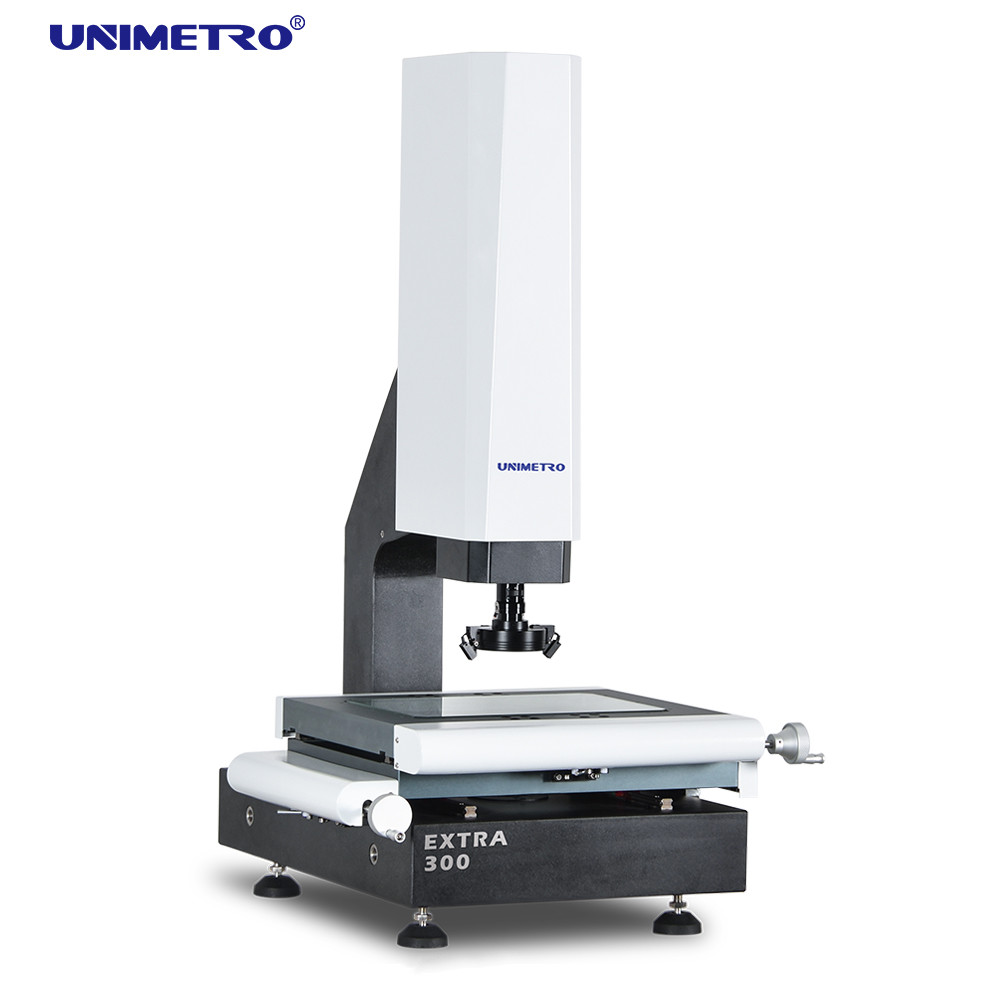

Machine semi automatique de mesure de vision pour l'électronique 0 Machine semi automatique de mesure de vision pour l'électronique 1 Machine semi automatique de mesure de vision pour l'électronique 2






Configuration matérielle



◉ Échelles linéaires de résolution 0,5 um à 3 axes

◉ Fonction de mise au point automatique haute performance
◉ Compatible avec le palpeur Renishaw
◉ Phase de travail de l'aluminium et anodisation dure
◉ Contrôle logiciel et programmable de l'éclairage annulaire LED à 3 anneaux et 8 sections
◉ Contrôle logiciel et programmable de la lumière de contour LED à trajet lumineux parallèle
◉ Appareil photo numérique HD 1,2 M pixels
◉ Boîtier de contrôle central intégré
◉ Commande motorisée axe Z
◉ Voie de guidage linéaire HIWIN
◉ Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z
◉ Avec indicateurs laser pour le positionnement et la mise au point auxiliaires
◉ Objectif zoom manuel bosselé 0,7-4,5X avec capteur de retour de signal de grossissement

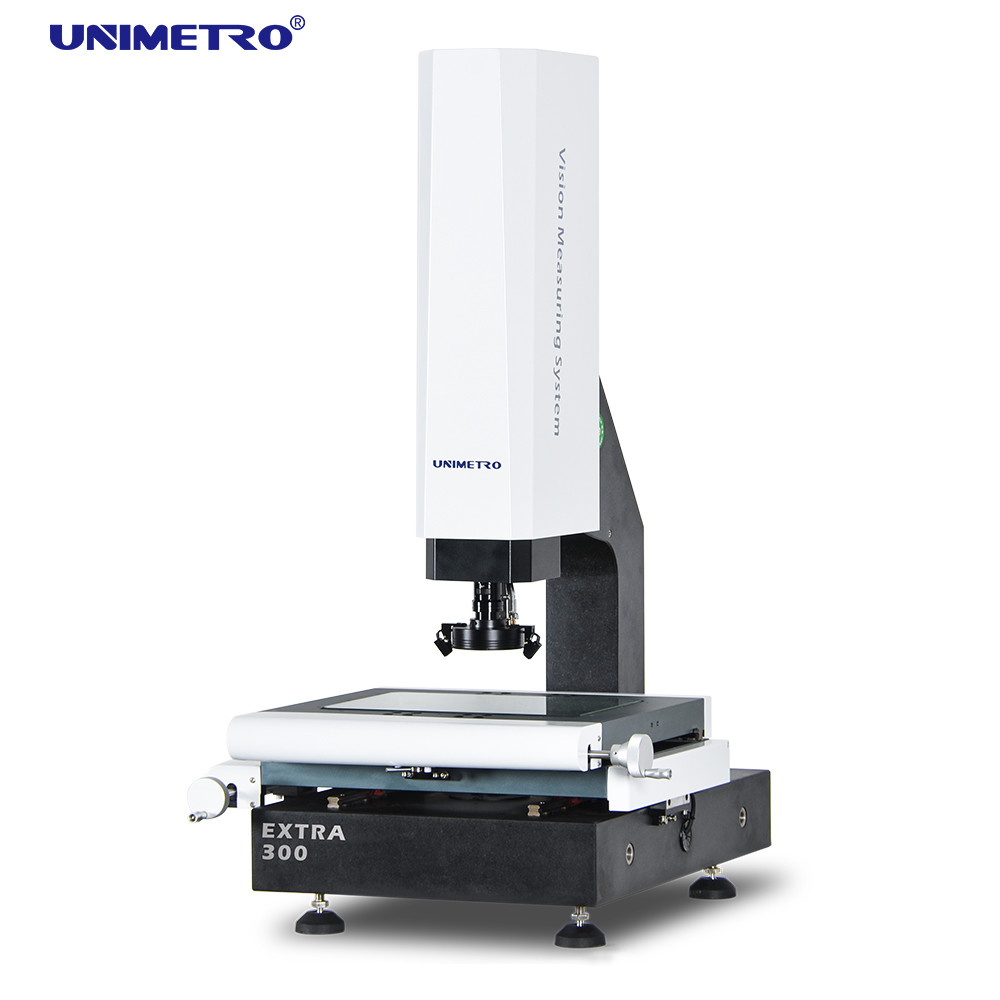

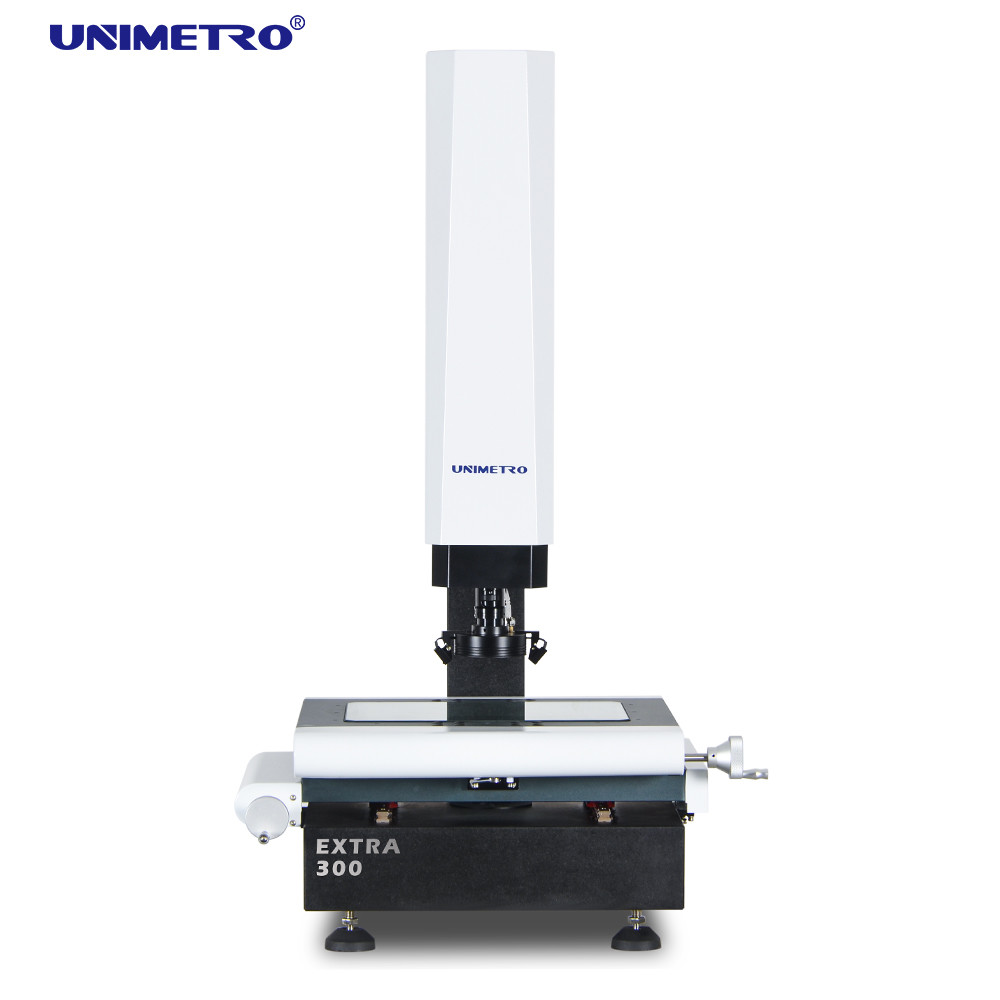

Machine semi automatique de mesure de vision pour l'électronique 3 Machine semi automatique de mesure de vision pour l'électronique 4 Machine semi automatique de mesure de vision pour l'électronique 5




Fonctionnalités

◉ Calibrage facile
◉ Toucher à plusieurs angles
◉ Réglage rapide du système de coordonnées
◉ Compatible avec la gamme complète de stylets Renishaw
◉ Module CAO pris en charge (facultatif)
◉ Sortie de dessin 3D
◉ Compatible sonde étoile
◉ Mesure de dimension 3D
◉ L'image et la sonde tactile combinent la mesure
◉ Support de sonde pris en charge (facultatif)



Paramètres



Modèle200 SUPPLÉMENTAIRES300 SUPPLÉMENTAIRESSUPPLÉMENTAIRE 400500 SUPPLÉMENTAIRES
Dimension(mm)(L*W*H)500*540*930600*740*980700*840*980800*940*980
Plage de mesure (mm)(X*Y*Z)200*100*150300*200*200400*300*200500*400*200
Précision de mesure (μm)2,5+L/1002,5+L/1002,5+L/1003+L/100
Répétabilité (μm)2.52.52.53
poids (kg)140 kg190 kg240kg290kg
Image et mesureCCD200mm (peut être augmenté selon les exigences des clients)
LentilleObjectif zoom bosselé manuel 0,7-4,5X/objectif zoom automatique 1-10X
Grossissement18-195X (Pour référence seulement. Avec un appareil photo et un objectif différents, le grossissement sera différent.)
Champ de vision8.1~1.3mm
Distance de travail108mm
Résolution d'échelle linéaire0,5 μm (0,1 μm pour l'option)
Système de conduiteCommande manuelle des axes X, Y, commande CNC en boucle fermée de l'axe Z et fonction AUTU FOCUS disponible
ÉclairageLumière de surface annulaire à LED programmable à 4 sections, lumière de contour à LED parallèle, lumière annulaire à LED à 8 sections, coaxiale, en option

Fonction logicielle

fonction puissante, permet aux utilisateurs d'obtenir une mesure rapide et précise.
Le logiciel offre une interface utilisateur complète en anglais et permet également le développement de nouvelles langues.
◉ Entrez le fichier CAO et mesurez
◉ Tableau de pièces et mesure macro
◉ Mise au point automatique et mesure de la hauteur
◉ La fonction de navigation permet de localiser rapidement
◉ Fonction de mesure géométrique puissante
◉ Rapports de données multiples et fonction de sortie de données graphiques

Machine semi automatique de mesure de vision pour l'électronique 6

◉ Programme utilisateur flexible
◉ Création d'éléments de référence
◉ Fonction de détection de bord puissante
◉ Prise en charge de plusieurs accessoires externes
◉ Calcul automatique de la tolérance géométrique des éléments
◉ Mesure rapide et pratique d'une production compliquée
