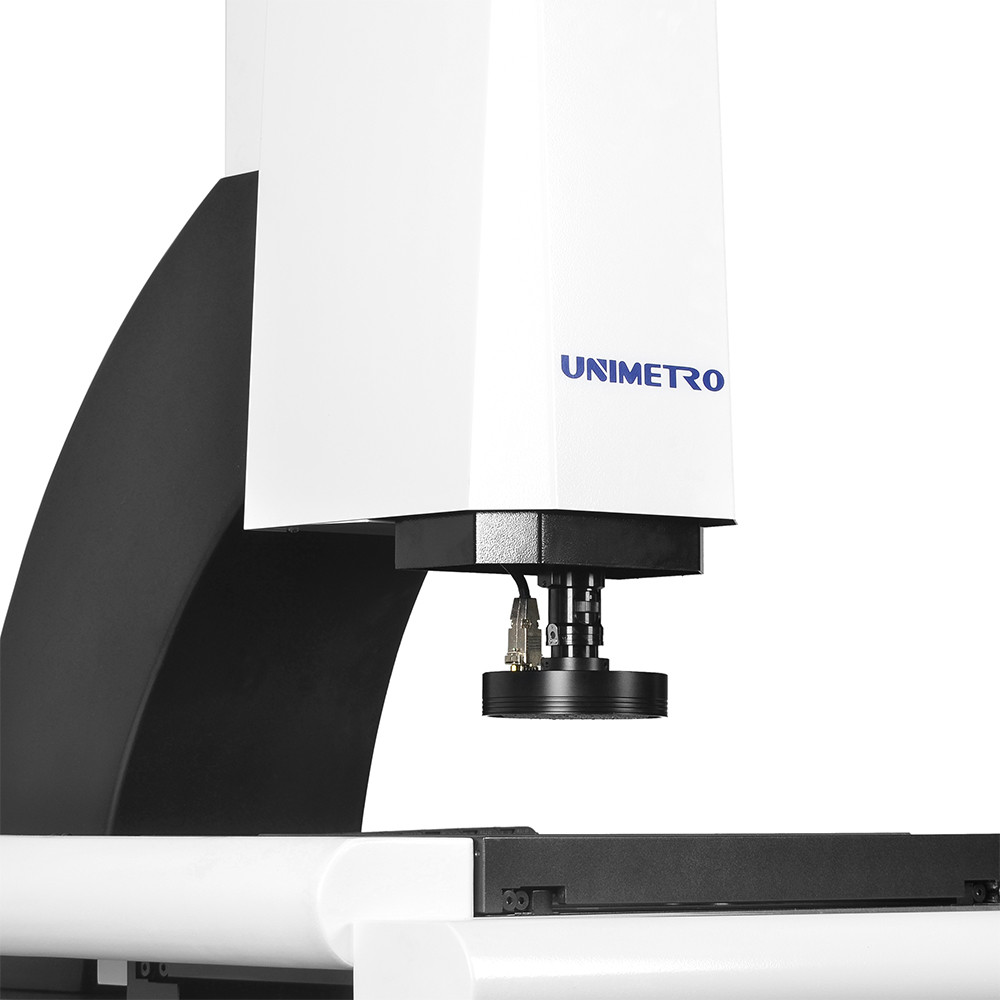

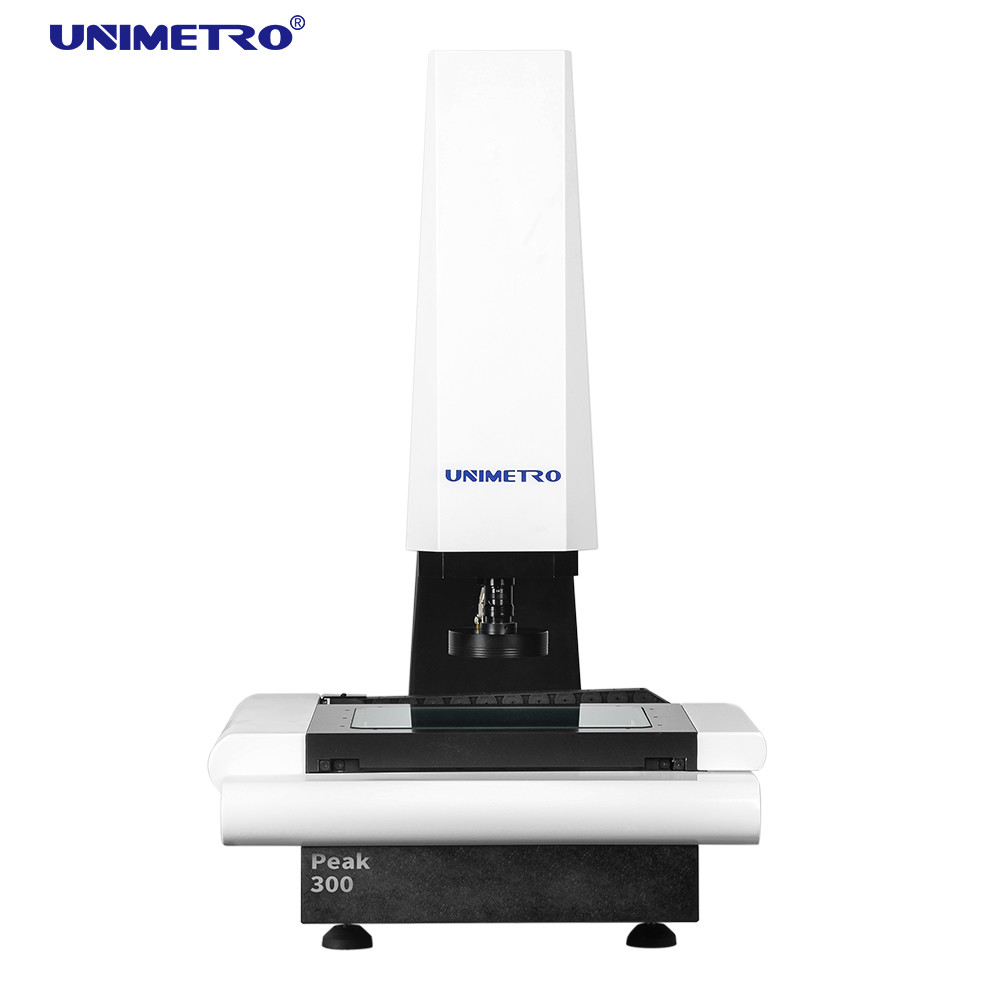

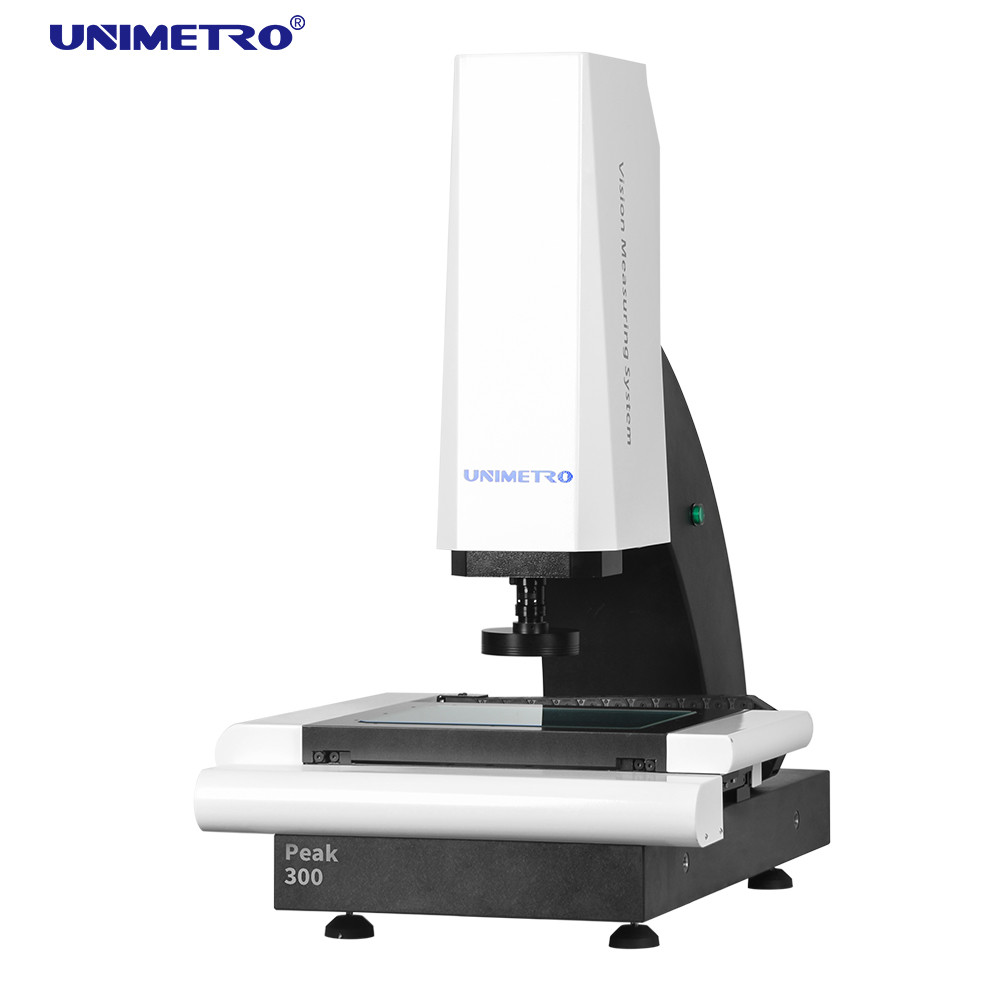

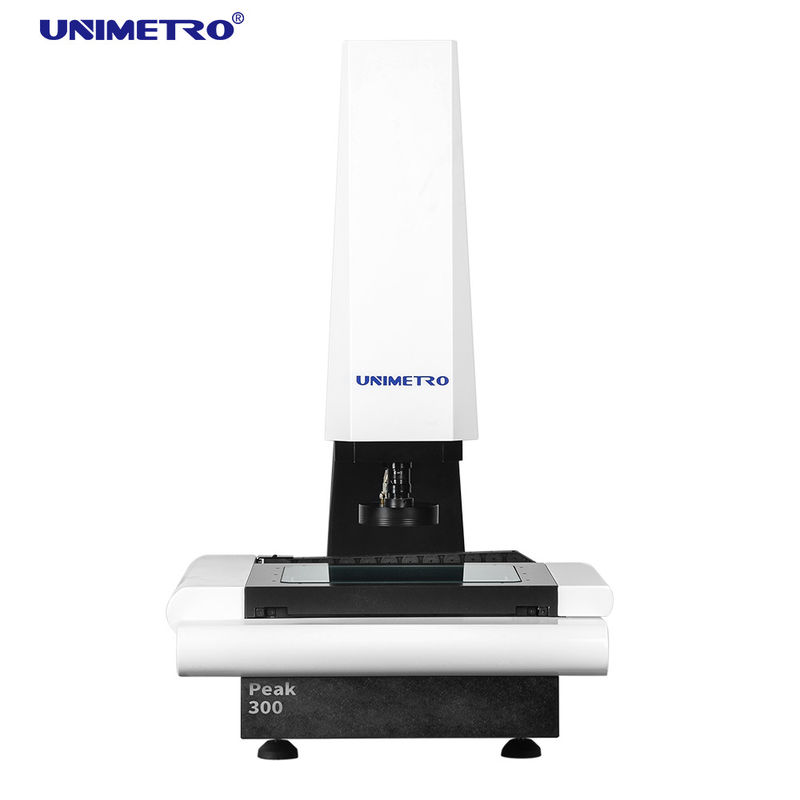

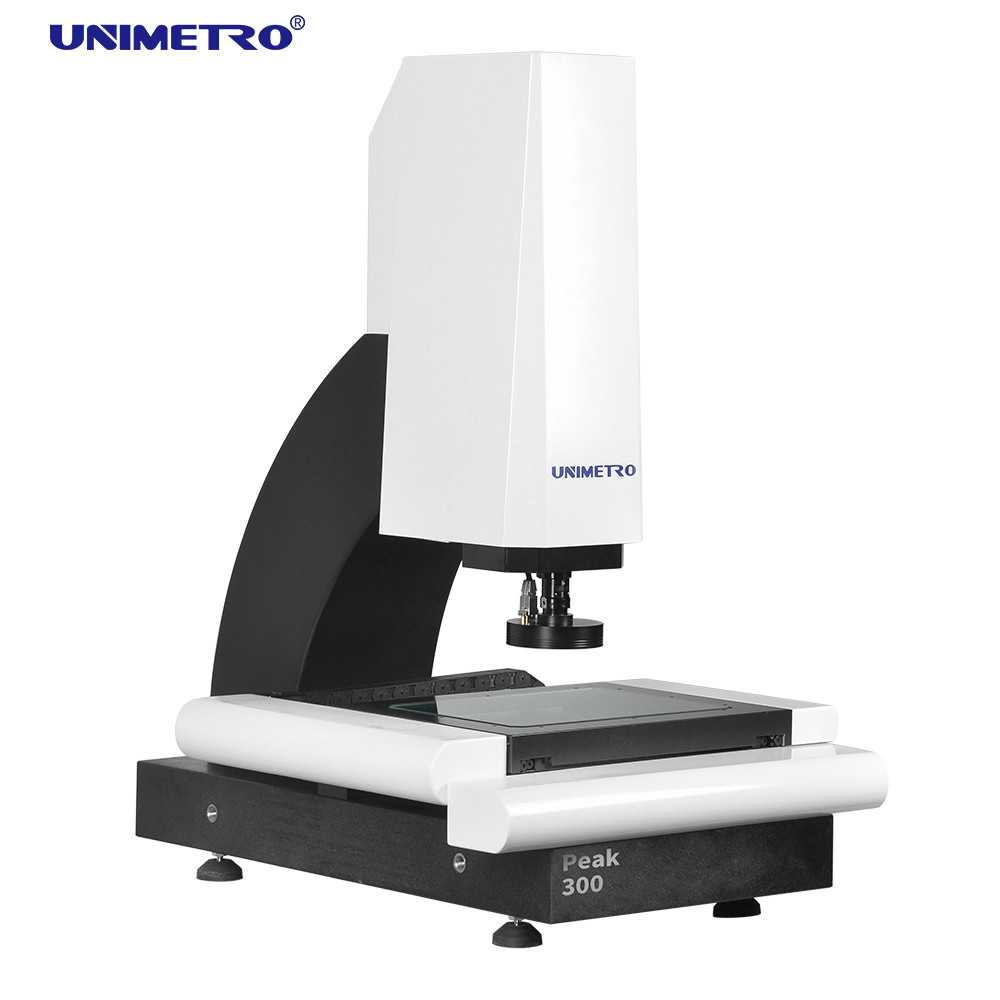

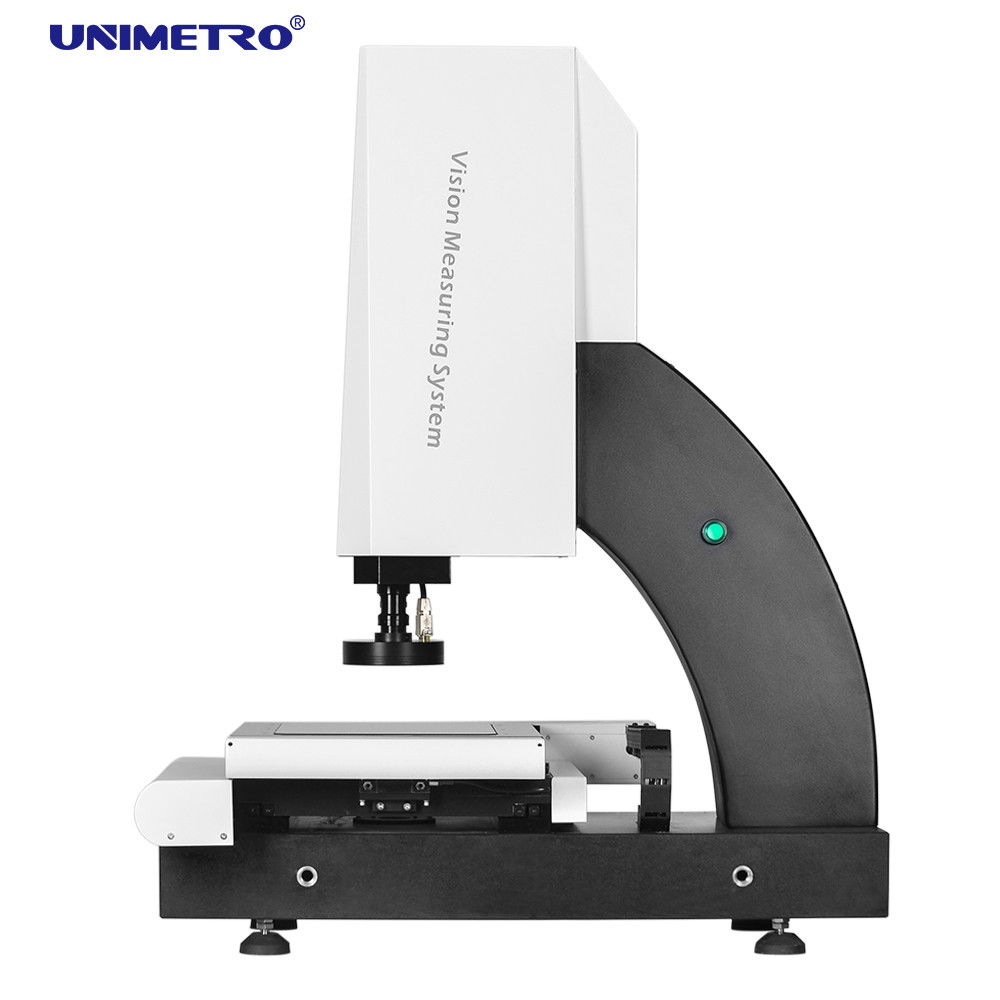

Machine de mesure de la vision entièrement automatique avec répétabilité de 3 μm pour la mesure d'angle

Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement
Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement
Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement Full-Automatic Vision Measuring Machine with 3µm Repeatability for Angle Measurement
Informations de base
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Certification: CE ISO
Numéro de modèle: CRÊTE
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: cas en bois
Délai de livraison: 10~20days
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 30 par mois
meilleur prix Contactez
Détail Infomation
Dimension: 810*610*1055 Plage de mesure: 300 * 200 * 200 mm
Précision: 3 + l / 200um Répétabilité: 3UM
Poids: 330 kg Caméra: Caméra CCD de qualité industrielle
Lentille: 0,7-4,5x Distance de travail: 108 mm
Résolution linéaire: 0,0005 mm Garantie: 24 mois
Mettre en évidence:

Machine de mesure de vision de commande numérique par ordinateur

,

Machine de mesure de vision de la répétabilité 3um

,

machine de mesure de la vision 3um

Description de produit

Machine de mesure de Vision CNC VMM de type économique, mesure optique


La machine de mesure de vision est un instrument utilisé pour mesurer avec précision les dimensions physiques, avec une précision allant jusqu'au niveau du micron. Machine de mesure de vision, un instrument de mesure optique utilisant la caméra pour capturer l'image de la pièce, analyser le pixel de l'image et calculer la dimension 2D avec le logiciel de mesure.
La machine de mesure CNC Vision est un puissant appareil de mesure dimensionnelle conçu pour le processus de contrôle qualité de la production de masse. Il est configuré avec un logiciel puissant qui rend le processus de mesure programmable, les utilisateurs peuvent réaliser des mesures de produits en grande quantité par un processus entièrement automatique. La série PEAK est un modèle économique de vision CNC entièrement automatique développé par UNIMETRO.
La conception simple et intégrée nous permet de construire la machine à moindre coût, tout en conservant une précision de mesure élevée et des performances optimales. Les utilisateurs peuvent profiter de l'avantage d'une efficacité élevée et d'une réduction des coûts de main-d'œuvre grâce à une machine de mesure CNC Vision entièrement à un prix très bas.



Configuration matérielle

◉ Échelles linéaires à 3 axes de résolution 0,5 um
◉ Fonction de mise au point automatique haute performance
◉ Étape de travail de l'aluminium et anodisation dure

◉ Compatible avec le palpeur Renishaw (en option)
◉ Contrôle logiciel et programmable de l'éclairage annulaire LED à 3 anneaux et 8 sections
◉ Contrôle logiciel de lumière de contour LED à chemin de lumière parallèle et programmable
◉ Capteur de déplacement de fibre confocale (en option)
◉ Voie de guidage linéaire HIWIN
◉ Commande motorisée de l'axe Z
◉ Boîtier de contrôle de base intégré
◉ Caméra CCD de qualité industrielle
◉ Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z
◉ Avec indicateurs laser pour le positionnement et la mise au point auxiliaires (en option)
◉ Objectif zoom manuel 0,7-4,5X avec capteur de retour de signal de grossissement
Machine de mesure de la vision entièrement automatique avec répétabilité de 3 μm pour la mesure d'angle 0


Fonctions

1) La série PEAK VMM est compatible avec la gamme complète de capteurs de mesure à fibre Omron, qui offrent : Plus de possibilité d'exigence de mesure précise.



2) Mesures stables de surfaces inclinées ou courbes
3) Mesures stables de différents types de matériaux
4) Mesures stables de surfaces lisses ou grossières

5) Le VMM de la série PEAK est compatible avec le palpeur Renishaw en configuration optionnelle. Les utilisateurs peuvent facilement réaliser des fonctions de mesure 2D et 3D sur une seule machine.
6) Le logiciel peut calculer le décalage entre la lentille optique et la sonde tactile, s'assurant que tous les résultats de mesure se trouvent dans un seul système de coordonnées. Les résultats de mesure peuvent être affichés sous forme de dessin 3D pour la rétro-ingénierie.


Fonctions du logiciel de la machine de mesure de vision
Le logiciel UNIMETRO INSPECT3D est doté d'une interface utilisateur conviviale, facile à apprendre et d'une fonction puissante, permettant aux utilisateurs d'obtenir des mesures rapides et précises.
Le logiciel offre une interface utilisateur complète en anglais et permet également le développement de nouvelles langues.

◉ Saisissez le fichier CAO et mesurez
◉ Tableau de pièces et mesure macro
◉ Mise au point automatique et mesure de la hauteur
◉ La fonction de navigation permet une localisation rapide
◉ Fonction de mesure géométrique puissante
◉ Plusieurs rapports de données et fonction de sortie de données graphiques
◉ Programme utilisateur flexible
◉ Création d'éléments de référence
◉ Fonction de détection de bord puissante
◉ Prise en charge de plusieurs accessoires externes
◉ Calcul automatique de la tolérance géométrique des éléments
◉ Mesurer rapidement et facilement une production complexe


Paramètres

Modèle

PIC 300

PIC 400

Dimension (mm)(L*L*H)

850*650*1060

1000*800*1080

Plage de mesure (mm)(X*Y*Z)

300*200*200

400*300*200

Précision (μm)

3+L/200

3+L/200

Répétabilité (μm)

3

3

Poids (kg)

120

150

Caméra

Caméra CCD analogique de qualité industrielle et carte vidéo SV2000E

Lentille

Objectif à zoom manuel dentelé Objectif à zoom manuel 0,7-4,5X / 0,7-4,5X avec retour de signal (en option) / Objectif à zoom automatique (en option)

Grossissement

18-188X (une combinaison différente d'appareil photo et d'objectif conduit à une plage de grossissement différente

Champ de vision

8,1-1,3 mm (une combinaison différente de caméra et d'objectif conduit à une plage de FOV différente)

Distance de travail

108mm

Résolution des échelles linéaires

0,0005mm

Illumination

3 anneaux programmables, éclairage annulaire de surface à 8 sections, éclairage de contour parallèle programmable
