Lieu d'origine: | La Chine |
---|---|
Nom de marque: | Unimetro |
Certification: | CE ISO |
Numéro de modèle: | B300 |
Quantité de commande min: | 1set |
Prix: | USD3500-USD5000/set |
Détails d'emballage: | cas en bois |
Délai de livraison: | 15days |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 30 ensembles par mois |
Dimension: | 600*740*980 | gamme de mesure: | 300*200*200 |
---|---|---|---|
exactitude de mesure: | 2.5+L/100 | résolution linéaire d'échelle: | 0.5μ (0.1μ facultatif) |
distance de fonctionnement: | 80mm | ||
Mettre en évidence: | machine de mesure de vision de la dimension 3D,machine de mesure de 1.2M Pixel Camera Vision,Machine de mesure de vision d'appareil photo numérique |

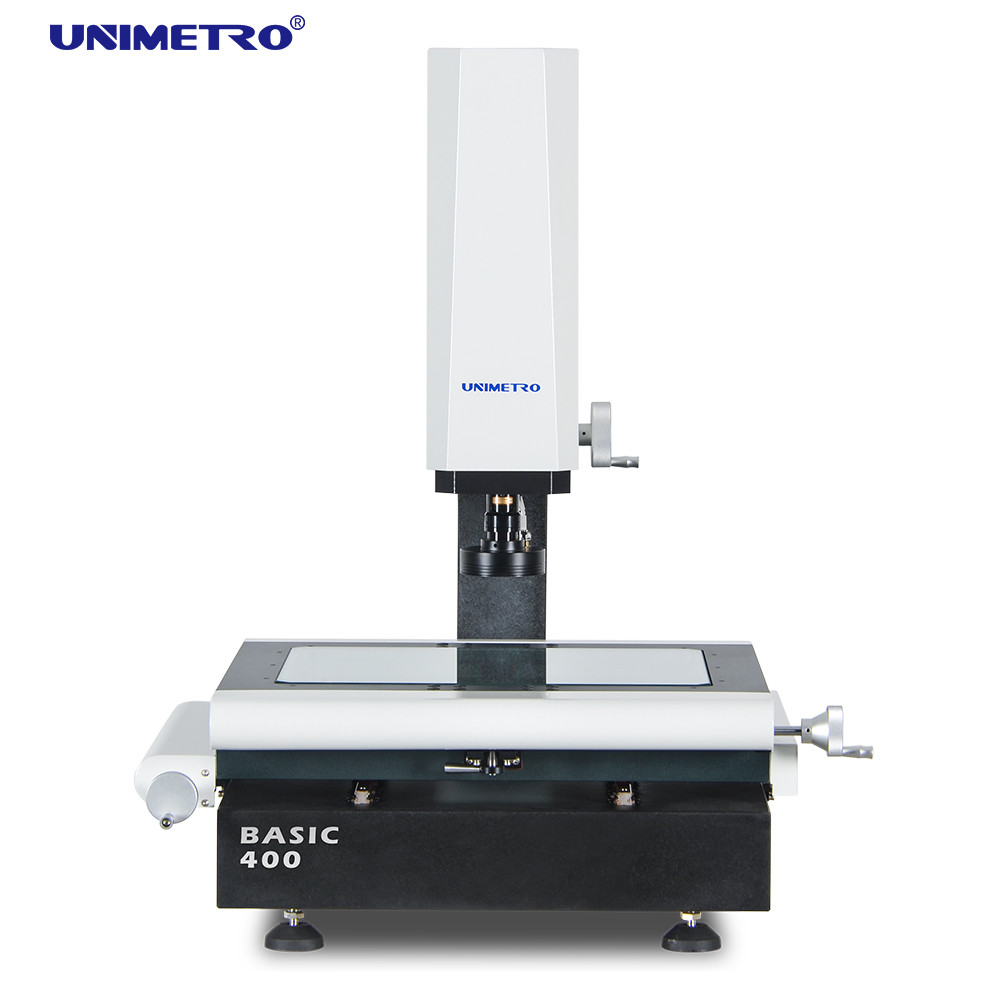

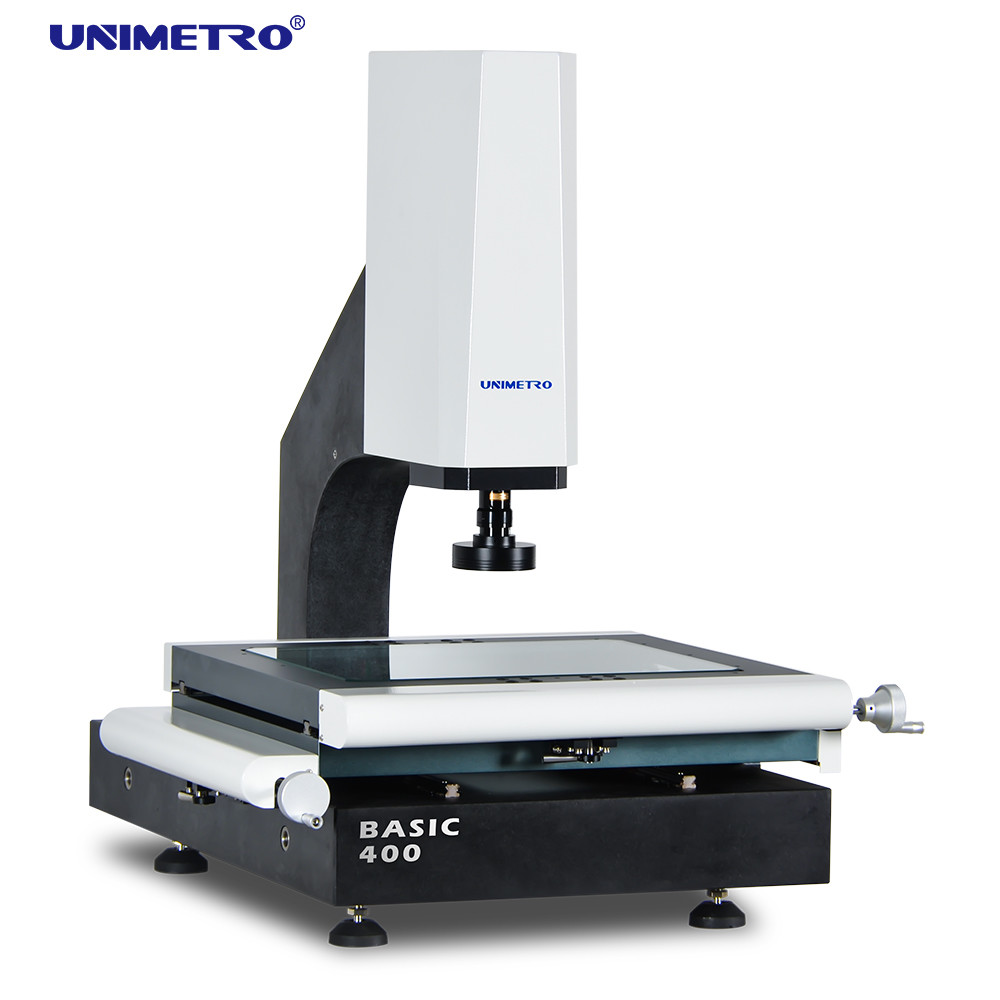

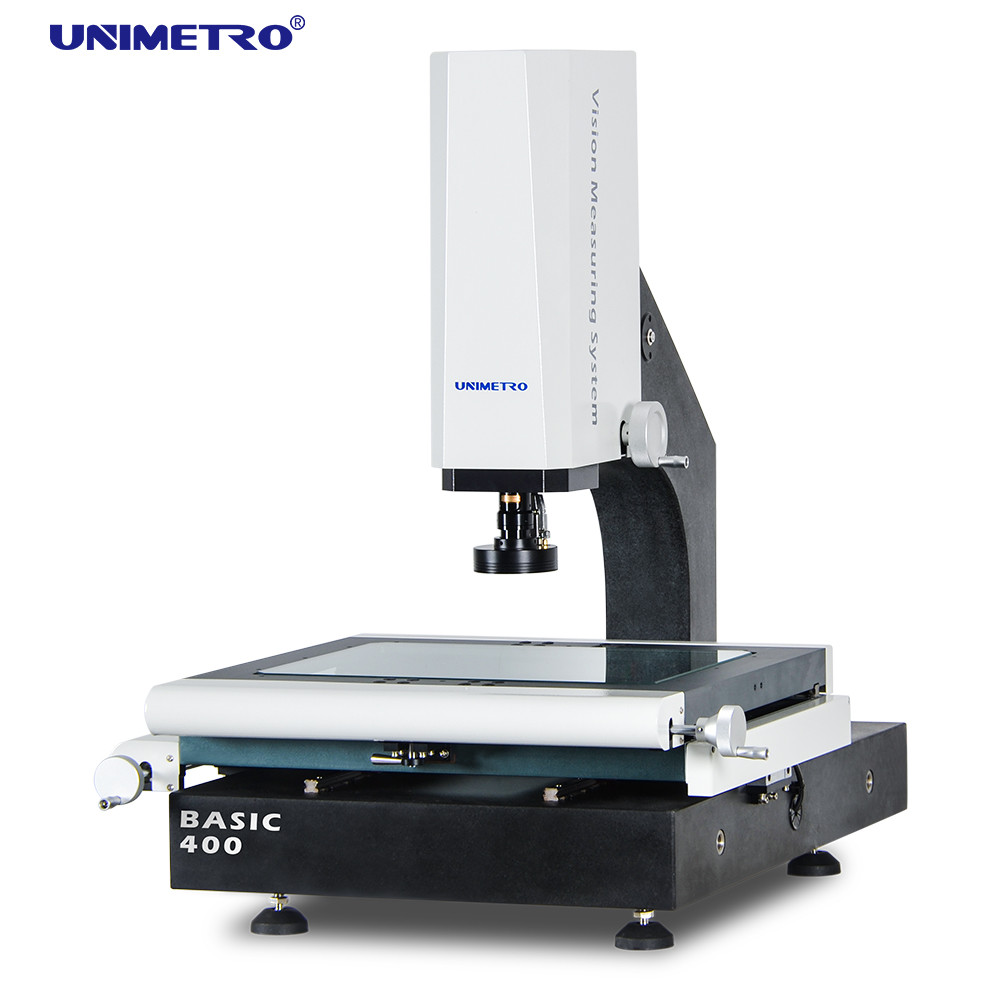

La bonne qualité a mené la machine optique manuelle de la machine vmm de mesure de lumière de découpe
Notre mesure optique manuelle machinecan soit actionnée aussi au-dessous des expositions visuelles :
▶Base de granit et colonne, excellente stabilité ;
▶L'étape en aluminium de travail, font le contrôle de mouvement réagissant rapidement et flexible ;
▶Utilisant la manière linéaire de guide de HIWIN et le rail de guide linéaire à haute précision, avec l'étape en aluminium de travail et la surface de anodisation dure le traitement, assure l'utilisation élevée de représentation dynamique et de cycle de longue durée de la machine.
▶Le système de contrôle intégré, inclus avec le contrôle de mouvement, et tout le contrôle de signal comme illumination et lecture linéaire, s'assure que la représentation de la machine est extrêmement stable.
◉3 échelles linéaires de résolution de l'axe 0.5um
◉appareil photo numérique du pixel HD de 1.2M
◉Contact multiple d'angle
◉Arrangement rapide de système de coordonnées
◉Compatible à en trait plein des stylis de Renishaw
◉Module de DAO soutenu (facultatif)
Les détails de notre machine optique manuelle de mesure sont aussi au-dessous de diagramme :
Basic200 | Basic300 | Basic400 | Basic500 | ||
Dimension (millimètre) (LxWxH) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
Chaîne de mesure (millimètre) (XxYxZ) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
Exactitude de mesure (μm) | 2.5+L/100 | 3.0+L/100 | |||
Répétabilité (μm) | 2,5 | 3 | |||
Poids (kilogrammes) | 140 | 190 | 240 | 290 | |
Image et mesure | Caméra | appareil photo numérique du pixel HD de 1.2M | |||

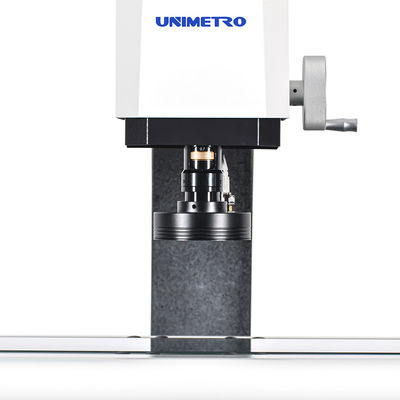

Lentille | zoom 0.7-4.5X bosselé manuel avec le capteur de retour de signal de maganification | ||||
Rapport optique | 18-195X (pour la référence seulement. Avec la caméra et la lentille différentes le rapport optique sera différent.) | ||||
Champ visuel | 8.1mm~1.3mm | ||||
Distance de fonctionnement | 80mm | ||||
Résolution linéaire d'échelle | 0.5μm (0.1μm facultatifs) | ||||
Système d'entraînement | X, Y, contrôle de manuel d'axe de Z | ||||
Illumination | Les 4 sections programmables ont mené la lumière de surface d'anneau, LED parallèle contournent la lumière légère d'anneau de 8 sections LED, lumière coaxiale, pour l'option. |
L mesure la longueur (millimètre), l'exactitude mécanique de l'axe des z et l'exactitude de foyer est liée à la surface de l'objet. ** Le rapport optique est valeur approximative, on le lie à la dimension du moniteur et de la résolution.
Champ visuel (millimètres) = (diagonal*Horizontal*Vertical)
l'objectif 0.5X ou 2X est disponible facultatif, et réalise le rapport optique d'image : 13X~86X ou 52X~344X.
Notre machine optique manuelle de mesure emploient le logiciel puissant de fonction.
INSPECTEZ le LOGICIEL de MESURE de la VISION 3D
◉Dossier et mesure de DAO d'entrée
