Publié par: UNIMETRO -- Solutions de mesure de précision

Compte de mots: ~ 5200

Tableau des matières

1.Introduction: Adaptation des outils métrologiques aux exigences de la fabrication moderne

2.Qu'est-ce qu'une machine à mesurer les coordonnées (CMM)?

3.Qu'est-ce qu' une machine de mesure de la vision (VMM)?

4.Tableau de comparaison parallèle du noyau: CMM contre VMM

5.Principaux avantages de la métrologie par contact CMM

6.Principaux avantages des systèmes de mesure de la vision / vidéo

7.Concepts techniques clés: exactitude, précision, répétabilité et incertitude de mesure

8.Normes internationales de métrologie régissant la CMM et l'inspection optique

9.Facteurs environnementaux qui séparent les performances de la MPC et de la MPC

10.Comparaison du coût total de possession (TCO) total

11.Les idées fausses courantes dans l'industrie sur les machines à vision

12.Études de cas industriels dans le monde réel: CMM hybride + flux de travail d'inspection VMM

13.Comment choisir: Choisissez CMM, VMM ou un flux de travail combiné

14.Pourquoi les fabricants déploient à la fois des machines de mesure de la CMM et de la vision

15.Tendances futures: IA, automatisation, inspection en ligne et métrologie 4.0 de l'industrie

16.UNIMETRO Solutions intégrées de CMM et de mesure de la vision

17.Questions fréquemment posées (14 entrées axées sur l'AAP)

18.Réflexions finales et ressources téléchargeables gratuites CTA

1. Introduction: Adaptation des outils de métrologie aux exigences de la fabrication moderne

Le choix entre une machine de mesure des coordonnées (CMM) et une machine de mesure de la vision (VMM, également appelée machine de mesure vidéo) n'est jamais une comparaison simpliste.Dans la métrologie industrielle moderne, la sélection des équipements est une décision hautement personnalisée, dictée par la géométrie précise des pièces, la rigueur des tolérances, le débit de production, les propriétés des matériaux, les conditions environnementales de l'atelier,et les mandats mondiaux de conformité à la qualité.

Des fabricants dans l'automobile, l'aérospatiale, la fabrication de moules de précision, la production de dispositifs médicaux, les PCB et la microélectronique,les industries de l'estampage de haute précision évaluent régulièrement ces deux systèmes d'inspection dimensionnelle dominants lors de la mise à niveau de la ligne de productionLa miniaturisation des composants s'accélère et les normes de qualité mondiales ISO/ASME deviennent de plus en plus rigoureuses.une question guide systématiquement les stratégies d'approvisionnement en métrologie dans le monde entier:CMM vs Vision Measuring Machine quelle solution s'aligne le mieux avec les objectifs d'inspection et de fabrication uniques?

La métrologie dimensionnelle est le pilier fondamental d'une qualité de fabrication constante et fiable.La sonde CMM basée sur le contact et l'inspection optique VMM sans contact traitent des points difficiles industriels entièrement distinctsPour les ingénieurs de la qualité, les équipes d'approvisionnement et les responsables de la fabrication,une compréhension complète de leurs différences fondamentalesLa mise en place d'un système de contrôle de la qualité, en fonction des forces techniques et des limitations opérationnelles, est essentielle pour maximiser le retour sur investissement des équipements, réduire les temps de cycle d'inspection et mettre en place des systèmes de contrôle de la qualité entièrement traçables et prêts à l'audit.

En tant que page de référence définitive en matière de référencement pour la métrologie industrielle mondiale, ce guide présente une ventilation approfondie des principes de fonctionnement de CMM et de VMM, des critères de référence de précision, des cadres de conformité standard,Applications industrielles réelles, le coût total de possession, et un cadre décisionnel exploitable, conçu pour concurrencer les ressources faisant autorité de ZEISS, Hexagon, Mitutoyo, Keyence, Nikon et OGP,Cet article permet aux équipes industrielles de sélectionner les produits les plus rentables, des équipements de métrologie de haute performance pour leurs flux de travail spécifiques.

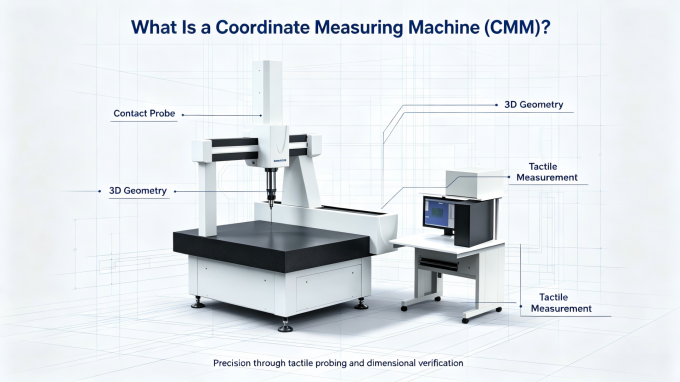

2. Qu'est-ce qu'une machine à mesurer les coordonnées (CMM)?

Une machine de mesure des coordonnées (CMM) est un système de métrologie de contact 3D de haute précision conçu pour capturer des données de coordonnées spatiales X/Y/Z précises via un contact physique de la sonde avec les surfaces de la pièce.En collectant des milliers de coordonnées précises sur les composants cibles, le système reconstitue des profils géométriques complets et vérifie la conformité dimensionnelle par rapport aux modèles CAO originaux,offrant une répétabilité et une stabilité de mesure exceptionnelles à long terme dans des environnements de fabrication complexes.

Largement reconnue comme laNorme d'or pour l'inspection 3D de haute précision, les CMM sont spécialement conçus pour une validation géométrique volumétrique complète et une vérification GD&T rigoureuse (dimensionnement et tolérance géométriques).Ils sont indispensables pour les industries soumises à des exigences de tolérance extrêmement strictes, des conceptions complexes de composants structurels et des audits de qualité rigoureux effectués par des tiers.

Premières industries et pièces détachées d'application CMM

La technologie CMM domine les secteurs de fabrication de haute précision qui exigent une précision géométrique 3D vérifiée et des données de qualité traçables:

• les personnes âgées Automobiles: Composants de base du groupe motopropulseur, ensembles de châssis, blocs de moteur et pièces structurelles automobiles

• les personnes âgées Aérospatiale: Forges structurelles, pièces moulées de précision, composants composites complexes et matériel essentiel au vol

• les personnes âgées Machinerie de précision: Arbre usiné à la CNC sur mesure, appareils industriels, plaques d'outillage et composants mécaniques sur mesure

• les personnes âgées Fabrication de moules et de matrices: moules à injection, matrices d'estampage de précision et outils industriels sur mesure

• les personnes âgées Dispositifs médicaux: Implants chirurgicaux de haute précision, matériel orthopédique et composants médicaux réglementés

• les personnes âgées Énergie et industrie lourde: Matériel industriel lourd, composants d'équipements énergétiques et pièces mécaniques structurelles

Les capacités d'inspection de base des MPC

Le logiciel avancé CMM permet une validation dimensionnelle à spectre complet conforme aux normes industrielles mondiales, couvrant toutes les exigences de mesure géométrique critiques:

• les personnes âgées Vérification précise des dimensions linéaires globales, des tolérances d'épaisseur et des décalages spatiaux

• les personnes âgées Analyse complète de la GD&T conforme à la norme ASME Y14.5 et à la norme ISO GPS, y compris la position, le parallélisme, la perpendicularité, la concentricité, la planéité et la tolérance du profil de surface

• les personnes âgées Mesure précise des trous profonds, des cavités internes, des sous-coups et des éléments entièrement occultés inaccessibles aux systèmes optiques

• les personnes âgées Validation complète des relations de position spatiale entre des dizaines de pièces distinctes

• les personnes âgées Génération de rapports de mesure prêts à l'audit et entièrement traçables à l'appui de la certification de laboratoire ISO 17025

Les plates-formes CMM industrielles modernes prennent en charge l'alignement automatique des modèles CAO, les séquences de mesure automatiques des lots et l'intégration transparente des données avec les systèmes de gestion de la qualité des entreprises (SGC),rationalisation du contrôle de la qualité numérique pour les flux de travail de fabrication intelligents.

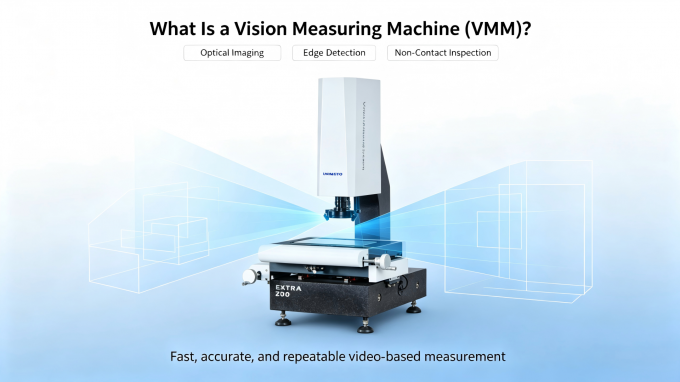

3Qu'est-ce qu'une machine de mesure de la vision (VMM)?

Une machine de mesure de la vision (VMM), également connue sous le nom de machine de mesure vidéo ou machine de mesure des coordonnées optiques,est un système d'inspection de précision entièrement sans contact alimenté par des caméras industrielles haute résolution, des lentilles télécentriques de haute précision, et des algorithmes avancés de traitement d'images de détection de bord alimentés par l'IA.Les systèmes VMM n'ont aucun contact physique avec les pièces de travail pendant l'inspection, éliminant complètement le risque de rayures, de flexion ou de déformation de la surface pour les composants délicats.

Les machines de mesure de la vision sont la solution préférée pour la production de masse à grande échelle et les flux de travail d'inspection de microcomposants.flexibles, ou des pièces plates facilement déformées ‡ composants dont le contact physique avec les microsondes CMM entraînerait inévitablement des dommages, des biais dimensionnels ou des déchets de production.

Industrie et pièces détachées d'applications principales VMM

La technologie VMM est spécialisée dans l'inspection de micro-précision et de haut débit de composants industriels légers et délicats:

• les personnes âgées Microélectronique et semi-conducteurs: Porteurs de puces miniatures, composants d'emballage à semi-conducteurs et assemblages microélectroniques

• les personnes âgées PCB et circuits électriques: cartes de circuits imprimés rigides et flexibles, micro-soldeuses et traces de circuits ultrafines

• les personnes âgées Stampage de précision: pièces d'estampage métalliques ultra-minces, feuilles métalliques et composants à paroi mince

• les personnes âgées Plastiques et caoutchouc de précision: Silicone doux, pièces moulées en plastique fin et composants de précision flexibles

• les personnes âgées Produits électroniques de consommation: Pièces structurelles internes miniatures pour appareils portables, smartphones et équipements électroniques compacts

• les personnes âgées Microcomposants médicaux: Les petits dispositifs médicaux jetables et les pièces structurelles médicales de micro-précision

Capacités d'inspection de base des VMM

Les systèmes VMM standard sont spécialisés dans la mesure de contour 2D ultra-rapide, tandis que les unités VMM multi-capteurs améliorées intègrent des sondes de hauteur laser pour fournir un profilage de hauteur 3D limité et de haute précision:

• les personnes âgées Mesure de haute précision des contours des bords 2D, de l'espacement des trous, des dimensions des fentes et des caractéristiques angulaires

• les personnes âgées Vérification de la précision des traces de circuits à micro-pitch et des spécifications dimensionnelles des plateaux de soudure ultra-fines

• les personnes âgées Épreuves de dépistage des lots à grande vitesse pour les lignes de production en série en ligne continue

• les personnes âgées Inspection non destructive des matériaux fragiles, minces, transparents et réfléchissants du substrat

• les personnes âgées Échantillonnage rapide du premier article et validation dimensionnelle pour les flux de travail de fabrication à volume élevé

4. Tableau de comparaison parallèle de base: CMM contre VMM
