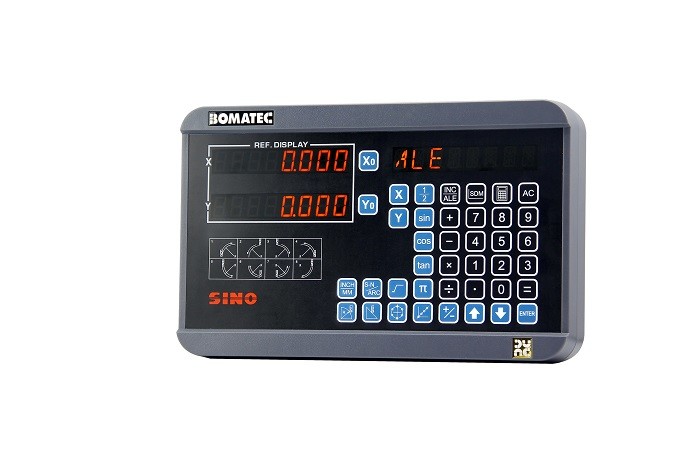

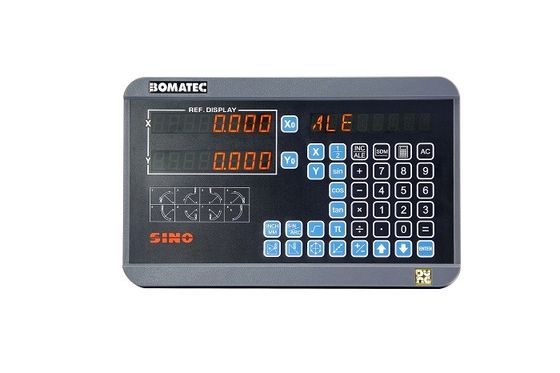

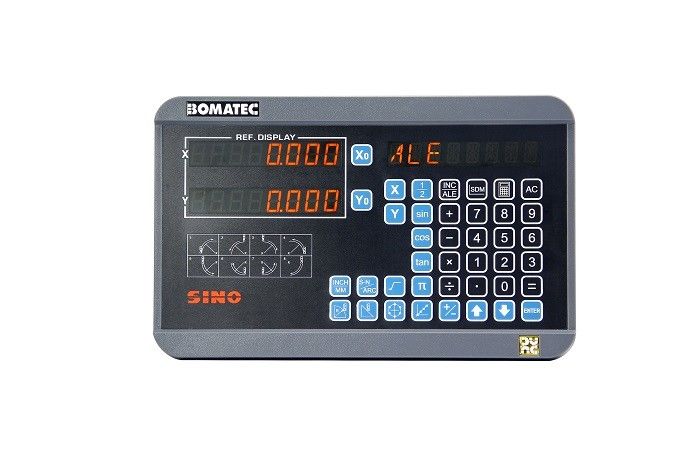

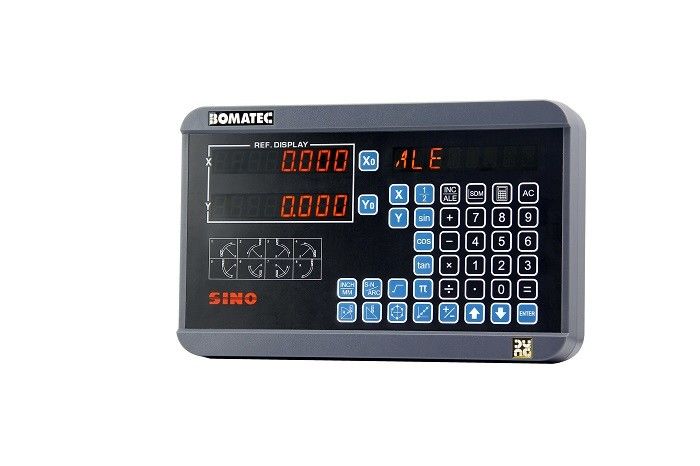

Système de lecture numérique à deux axes avec conception CEM, compensation linéaire et immunité au bruit
Système de lecture numérique avancé à deux axes doté d'une conception CEM, d'une technologie de compensation linéaire et d'une immunité au bruit supérieure pour les applications industrielles de précision.
Personnalisation OEM disponible pour les commandes en volume.
Technologie de compensation non linéaire
Pour les applications nécessitant une précision au micron près, telles que les rectifieuses, les aléseuses et les instruments de mesure, l'obtention de la précision par la seule construction du corps de la machine est coûteuse et difficile.
Les systèmes de lecture numérique à deux axes de la série XH-2E offrent une solution rentable en intégrant une compensation d'erreur non linéaire. Cette fonction avancée reflète la technologie de compensation utilisée dans les contrôleurs de machines CNC, améliorant considérablement la précision d'affichage sans modifications mécaniques importantes.
Haute immunité au bruit et conception CEM
La série XH-2E intègre un filtre de bruit à trois étages pour l'entrée du signal du transducteur, offrant une atténuation complète du bruit sur une large bande de fréquences (1 kHz-1000 MHz).
Les agencements de circuits imprimés et de composants soigneusement conçus suivent les principes CEM établis pour offrir une immunité maximale au bruit et une compatibilité électromagnétique. Une alimentation linéaire assure des performances optimales et une protection contre les interférences de la source électrique.
Membrane de commutation haute durabilité
La série XH-2E utilise un film de polyester de la série Autotex de la société britannique AUTOTYPE Ltd., reconnu comme le film de membrane de la plus haute qualité dans l'industrie de la fabrication de commutateurs.
Cette membrane haut de gamme offre une résistance chimique exceptionnelle aux solvants industriels courants et garantit une durée de vie minimale des commutateurs de 100 000 opérations.

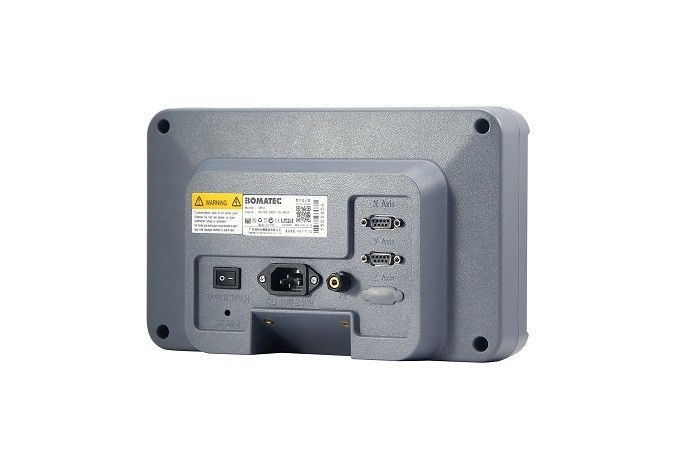

Boîtier totalement étanche
La série XH-2E est dotée d'un boîtier entièrement étanche qui protège les circuits électroniques des environnements dangereux de l'atelier, y compris la poussière et les vapeurs de liquide de refroidissement évaporées des processus d'usinage EDM.
Pour éviter la surchauffe dans l'environnement scellé, le système intègre une plaque frontale et un panneau métalliques pour une dissipation thermique efficace, combinés à un transformateur à très faible élévation de température.
Fonction de filtrage des vibrations
Une précision et une résolution d'affichage élevées (1 µm) sont essentielles pour les applications de rectification, mais les vibrations pendant l'usinage peuvent provoquer un basculement des chiffres de l'affichage, en particulier dans les grandes rectifieuses.
La fonction innovante de filtrage des vibrations stabilise l'affichage, éliminant le basculement des chiffres pour des lectures plus confortables et réduisant les erreurs humaines potentielles dans l'interprétation des mesures.
