Transmission légère extérieure: | Fibre optique | Structure optique: | Horizontal |
---|---|---|---|
Dimension d'étape de travail (millimètres): | 450 x 150 | Chaîne de mesure (millimètres): | 250 x 150 |
Exactitude de mesure: | 3+L/75um (L est la longueur de mesure, unité : millimètre) | Max. Loading (kilogrammes): | 5 |
Surligner: | projecteur de profil numérique,machine de projecteur de profil |
Introduction

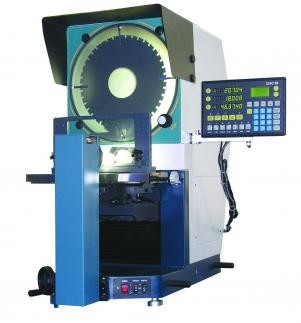

Le projecteur de profil optique horizontal de série d'UNPJ26-400H est conception pour l'application générale, il est avec la conception futée et l'opération facile, l'axe de Z emploie le type manière de la haute performance V de guide, la transmission est légère et confortable.
L'illumination de découpe est passage d'intense luminosité au bas éclat, approprié pour mesure des différentes parties. L'illumination de haute qualité offre clairement l'image et le rapport optique précis.
La lumière extérieure emploie la fibre optique pour la transmission, le luminosité de petite taille et intense et l'opération facile. Le projecteur de profil optique horizontal de série d'UNPJ26-400H est enfoncé avec le grand écran de projection, conception optique horizontale, il est l'instrument de mesure parfait pour les pièces d'axes.
Paramètres
Dimension d'étape de travail (millimètres) | 450 x 150 |
Chaîne de mesure (millimètres) | 250 x 150 |
Gamme de focalisation (millimètres) | 0-80 |
Résolution (millimètres) | 0,001 |
Exactitude de mesure | 0,001 |
Chargement maximal (kilogrammes) | 5 |
Lentille | |||||
Rapport optique | 10X | 20X | 50X | 100X | |
Chaîne de vue | φ40mm | φ20mm | φ8mm | φ4mm | |
Distance de fonctionnement | 88mm | 81mm | 54mm | 45mm |
Écran de projecteur
Diamètre d'écran : 400mm
Gamme tournante : 0 - 360 degrés
Résolution tournante d'angle : 1'
Exactitude de mesure tournante : 4'
Erreur de rapport optique : 0,08%
Illumination
Lumière de découpe et lumière extérieure : Lampe de l'halogène 24V150W
Lumière extérieure : La lampe de l'halogène 24V150W, dispositif se reflétant a inclus
Environnement de travail
20℃±5℃, humidité 40%-70%RH
Dimension fonctionnante (millimètre) : 687 x 443 x 942
Poids : 150kg
L'information de l'entreprise
Notre Client&Agent
FAQ |
---|
Q1 : Êtes-vous une usine ou une société commerciale ? |
A1 : Nous sommes une usine et te donner la réponse la plus rapide en 24 heures. |
Q2 : Quelle est votre société principalement dedans ? |
A2 : Nous devons principalement produire la machine de mesure de vision, machine de mesure du même rang, fixturesetc de CMM&VMM. |
Q3 : Comment choisir les spécifications appropriées ? |
A3 : Tant que vous nous dites la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillerait de l'instrument de mesure des caractéristiques appropriées. |
Q4 : Acceptez-vous le service adapté aux besoins du client ? |
A4 : Soyez sûr ! Nous pouvons fournir non seulement les machines typiques, mais également les machines adaptées aux besoins du client aux besoins du client. |
Q5 : Quelle est votre période de garantie ? |
A5 : Notre période de garantie de produit est de 1 an. Notre qualité du produit est très stable, et nous avons amélioré beaucoup sur quelques pièces cassables. Vous pouvez reposer assurément de notre qualité du produit. |
