Projecteur de profil vertical de Digital de profil de lentille optique du projecteur 100X écran de 600 millimètres

Informations de base

Lieu d'origine:	La Chine
Nom de marque:	UNIMETRO
Numéro de modèle:	UNPJ36

Quantité de commande min:	1
Prix:	Discussible
Détails d'emballage:	Affaire bois
Délai de livraison:	15 jours de travail
Conditions de paiement:	T/T.
Capacité d'approvisionnement:	5 par mois

meilleur prix Contactez

Détail Infomation

Résolution:	0.001mm	Exactitude:	4+40/Lum (L est la longueur de mesure, unité : millimètre)
Diamètre d'écran:	600mm	Gamme tournante:	0 - 360 degrés
Résolution tournante d'angle:	1'	Exactitude de mesure tournante:	6'
Mettre en évidence:	projecteur de profil numérique , projecteur de profil horizontal

Description de produit

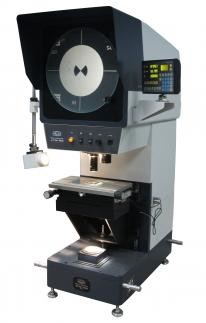

600 écran vertical de profil d'écran de millimètre de lentille optique du projecteur 100 X

Description

L'écran de projecteur est vertical, facile pour des utilisateurs d'observer.

La lumière de découpe est permutable par 2 niveaux, appropriés à la mesure différente de pièces. Système optique exceptionnel, image claire, rapport optique précis.

Paramètres

Écran de projecteur

Diamètre d'écran : 600mm

Gamme tournante : 0 - 360 degrés

Résolution tournante d'angle : 1'

Exactitude de mesure tournante : 6'

Article	Petit	Grand
Taille d'étape (millimètres)	500 x 260	600 x 360
Chaîne de mesure (millimètres)	200 x 100	300 x 200
Gamme de focalisation (millimètres)	0 - 80	0 - 80
Résolution (millimètres)	0,001	0,001
Exactitude	4+40/Lum (L est la longueur de mesure, unité : millimètre)
Chargement maximal (kilogrammes)	10	15

Lentille
Rapport optique	5X	10X	20X	50X	100X
Chaîne de vue	φ120mm	φ60mm	φ30mm	φ12mm	φ6mm
Distance de fonctionnement	102mm	135mm	87mm	76mm	49mm

Erreur de rapport optique : 0,08%

Illumination

Lumière de découpe : Lampe de l'halogène 24V150W

Lumière extérieure : Lampe de l'halogène 24V150W

Environnement de travail

20℃±5℃, humidité 40%-70%RH

Dimension (millimètre) : 1420 x 1300 x 1940

Poids : 550kg

Application

Application typique :

Automobile, axes, incidence de moteur, valves, protection de freinage, tubes, aiguillage, tuyère à gaz ;

L'électronique, connecteurs, carte PCB, couvertures de téléphone portable, boutons-poussoirs, pour la dimension et la mesure de trous ;

Industrie du caoutchouc, anneau en caoutchouc, tige en caoutchouc ;

Mécanique, pour des fils, vis, lame de moteur, vitesses, outils ;

Horlogerie, incidences, vitesses, indicateurs ;

Aviation, roue à aubes, composants électroniques, incidences.

L'information de l'entreprise

Notre Client&Agent

FAQ
Q1 : Êtes-vous une usine ou une société commerciale ?
A1 : Nous sommes une usine et te donner la réponse la plus rapide en 24 heures.
Q2 : Quelle est votre société principalement dedans ?
A2 : Nous devons principalement produire la machine de mesure de vision, machine de mesure du même rang, fixturesetc de CMM&VMM.
Q3 : Comment choisir les spécifications appropriées ?
A3 : Tant que vous nous dites la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillerait de l'instrument de mesure des caractéristiques appropriées.
Q4 : Acceptez-vous le service adapté aux besoins du client ?
A4 : Soyez sûr ! Nous pouvons fournir non seulement les machines typiques, mais également les machines adaptées aux besoins du client aux besoins du client.
Q5 : Quelle est votre période de garantie ?
A5 : Notre période de garantie de produit est de 1 an. Notre qualité du produit est très stable, et nous avons amélioré beaucoup sur quelques pièces cassables. Vous pouvez reposer assurément de notre qualité du produit.
