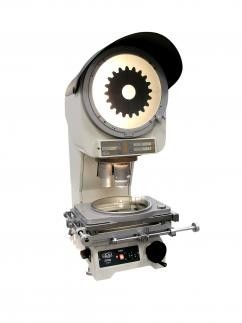

Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille

Informations de base
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Numéro de modèle: UNPJ14A/14B
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: Affaire bois
Délai de livraison: 15 jours de travail
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10 par mois
Détail Infomation
Tourelle de lentille: Inclus Option de lentille: 10x, 20x, 50x, 100x
Connecteur RS232: Inclus Diamètre d'écran: 300mm
Erreur de rapport optique: 0,08% Environnement de travail: 20℃±5℃, humidité 40%-70%RH
Mettre en évidence:

projecteur de profil horizontal

,

machine de projecteur de profil


Description de produit



tourelle optique de lentille de projecteur de profil de résolution de 0,001 millimètres installant la lentille 3





Caractéristiques



Conception futée et structure stable, opération facile.



La source lumineuse emploie l'intense luminosité et la lampe d'halogène de cycle de longue durée, offre l'excellente illumination et l'image claire.



La lumière de découpe est permutable pour 2 niveaux, éclat de ciel et terre, approprié à la condition différente de mesure.



3 modèles de taille d'étape sont pour l'option, répondant à l'exigence de mesure des parties de la taille différente.



Avec la structure mobile de boîte de projecteur, agrandissez la gamme de déplacement d'axe de Z.



La lentille de foyer est réglable basée sur le rapport optique différent.



La tourelle de lentille incluse, incorporé avec 3 lentille, des utilisateurs peut changer le rapport optique facilement.



Le connecteur RS232 a inclus, capable pour se relier au 2D logiciel de mesure.





Spécifications



Écran

Diamètre d'écran : 300mm

Gamme tournante : 0 - 360 degrés

Résolution tournante d'angle : 1'

Exactitude de mesure tournante : 6'



Étape fonctionnante



Article Petit Milieu Grand
Taille d'étape (millimètres) 350 x 240 400 x 280 450 x 286
Chaîne de mesure (millimètres) 150 x 100 200 x 150 250 x 150
Gamme de focalisation (millimètres) 0 - 100 0 - 100 0 - 100
Résolution (millimètres) 0,001 0,001 0,001
Exactitude 3+L/75um (L est la longueur de mesure, unité : millimètre)
Chargement maximal (kilogrammes) 10 15 20



Lentille
Rapport optique 10X 00X 50X 100X
Chaîne de vue φ30mm φ15mm φ6mm φ3mm
Distance de fonctionnement 74mm 69mm 63mm 41mm



Erreur de rapport optique : 0,08%



Illumination

Lumière de découpe : Lampe de l'halogène 24V150W

Lumière extérieure : Lampe de l'halogène 24V150W



Environnement de travail

20℃±5℃, humidité 40%-70%RH

Dimension (millimètre) : 410 x 650 x 1070

Poids : 90kg



Application



Application typique : Automobile, axes, incidence de moteur, valves, protection de freinage, tubes, aiguillage, tuyère à gaz ; l'électronique, connecteurs, carte PCB, couvertures de téléphone portable, boutons-poussoirs, pour la dimension et la mesure de trous ; industrie du caoutchouc, anneau en caoutchouc, tige en caoutchouc ; mécanique, pour des fils, vis, lame de moteur, vitesses, outils ; horlogerie, incidences, vitesses, indicateurs ; aviation, roue à aubes, composants électroniques, incidences.





L'information de l'entreprise

Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 0
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 1
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 2
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 3

Notre Client&Agent

Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 4
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 5
FAQ
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 6  Q1 : Êtes-vous une usine ou une société commerciale ?
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 7  A1 : Nous sommes une usine et te donner la réponse la plus rapide en 24 heures.
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 6  Q2 : Quelle est votre société principalement dedans ?
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 7  A2 : Nous devons principalement produire la machine de mesure de vision, machine de mesure du même rang, fixturesetc de CMM&VMM.
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 6  Q3 : Comment choisir les spécifications appropriées ?
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 7  A3 : Tant que vous nous dites la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillerait de l'instrument de mesure des caractéristiques appropriées.
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 6  Q4 : Acceptez-vous le service adapté aux besoins du client ?
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 7  A4 : Soyez sûr ! Nous pouvons fournir non seulement les machines typiques, mais également les machines adaptées aux besoins du client aux besoins du client.
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 6  Q5 : Quelle est votre période de garantie ?
Résolution optique du projecteur de profil de structure stable 0.001mm avec la lentille de la tourelle 3 de lentille 7  A5 : Notre période de garantie de produit est de 1 an. Notre qualité du produit est très stable, et nous avons
amélioré beaucoup sur quelques pièces cassables. Vous pouvez reposer assurément de notre qualité du produit.
