Machine manuelle d'inspection d'outil d'écurie de la garde forestière 600 pour des outils de coupe

Informations de base
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Certification: CE,ISO
Numéro de modèle: GARDE FORESTIÈRE 600
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: Affaire bois
Délai de livraison: 10 jours ouvrables
Conditions de paiement: T/T.
Capacité d'approvisionnement: 20 par mois
Détail Infomation
Nom de produit: Machine manuelle d'inspection d'outil d'écurie de la garde forestière 600 pour des outils de coupe Voyage d'axe des abscisses: 80mm
Voyage d'axe des ordonnées: 60mm Voyage d'axe de Z: 60mm
Diamètre maximum d'outil: 20mm Longueur maximum d'outil: 200mm
Distance de fonctionnement: 90mm
Surligner:

Machine d'inspection d'outil de manuel de la garde forestière 600

,

Machine manuelle d'inspection d'outil

,

Système d'inspection d'outil de coupe de la garde forestière 600


Description de produit

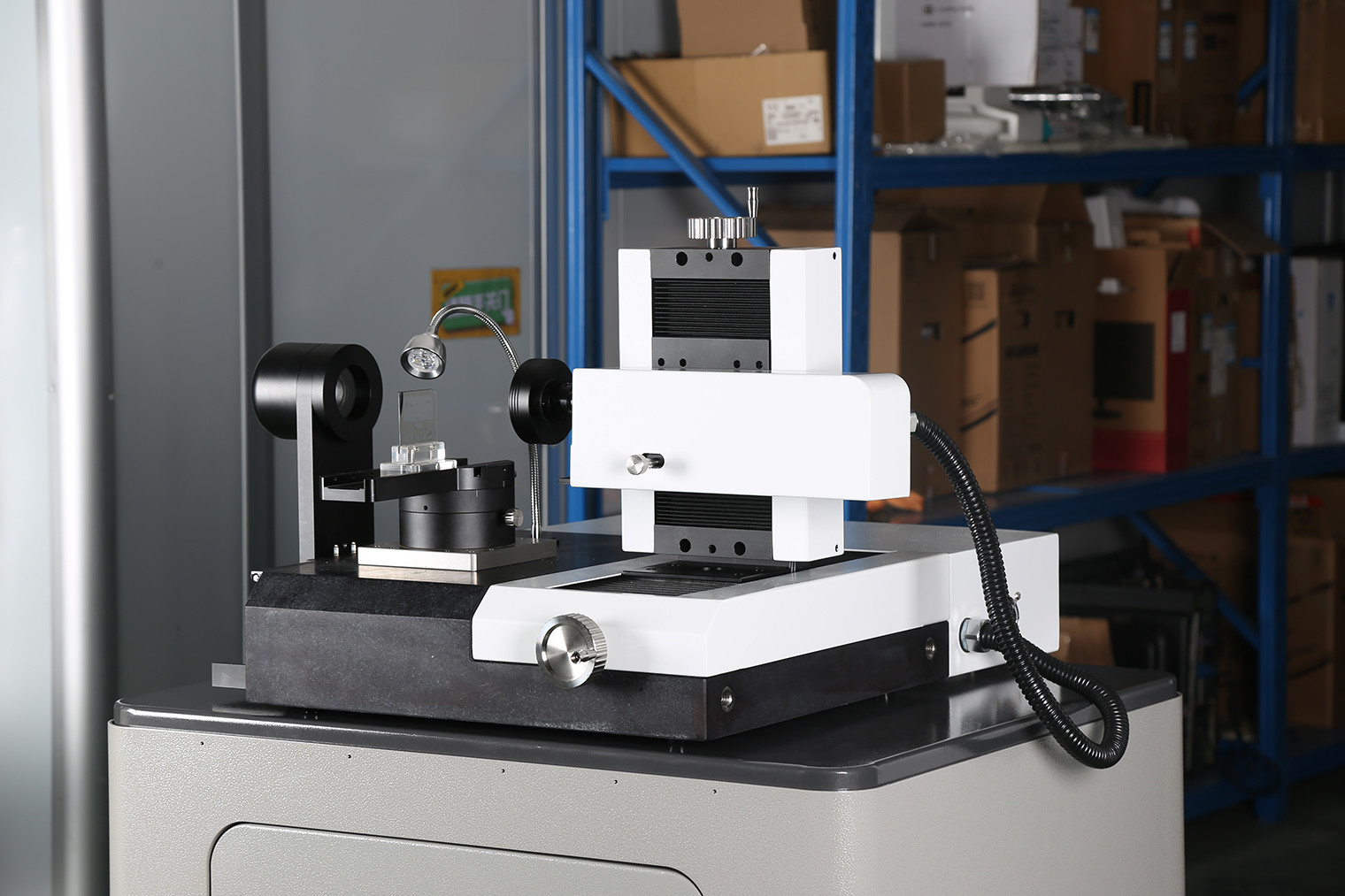

Machine manuelle d'inspection d'outil d'écurie de la garde forestière 600 pour des outils de coupe



La machine d'inspection d'outil d'UNIMETRO RANGER600 est la machine de mesure universelle pour des exercices, des coupeurs de fraisage et des compteurs et des fraises sous un système de éclairage flexible. Grâce au design compact et à la grande stabilité, le RANGER600 peut être utilisée dans la salle de métrologie, contrôle de r3ception, ou directement dans la production.


Caractéristiques de machine d'inspection d'outil

Nom de produit Machine multifonctionnelle d'inspection d'outil pour différents outils de coupe de forme
Modèle Garde forestière 600
Voyage d'axe des abscisses 80mm
Voyage d'axe des ordonnées 60mm
Gamme de mesure d'axe de Z 60mm
Diamètre maximum d'outil 20mm (30mm facultatifs)
Longueur maximum d'outil 200mm (350mm facultatifs)
Distance de fonctionnement 90mm
Lentille 0.7X-4.5X a bosselé le zoom
Caméra Caméra de 5MP HD
Résolution linéaire d'échelle 0.1um
Rapport optique 12.6X-79.2X/25.2X-158.4X (facultatif)
Champ de vision 27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (facultatif)
Exactitude X | Y, (2,5 + L/100) le μm, L est la longueur mesurée
PC OS de Windows 10, avec 24" moniteur d'affichage à cristaux liquides
Système de flash lumière d'anneau de 8 sections LED, lumière de découpe et lumière auxiliaire flexible, tous les contrôle de logiciel et programmable.
Format d'entrée Dossiers de DXF
Format de sortie EXCEL, DXF




Caractéristiques de machine d'inspection d'outil

1. Conception avancée
conception ﹥Ergonomic et construction solide.
Le serrage d'image de ﹥HD et la combinaison d'affichage, également niveau de rapport optique de microscope est facultatif.
bloc ﹥Stable et précis de V pour se tenir et alignement faciles d'outils.
les angles de mesure fixes ﹥Mechanical de 0 degrés et de 90 degrés sont disponibles sur l'étape rotatoire.
L'encodeur de grande précision de ﹥ est enfoncé dans la table rotatoire, offre l'emplacement précis d'angle pour des utilisateurs.
lumière programmable d'anneau de la section LED de ﹥Multiple pour l'illumination extérieure, aussi comprenant l'éclairage de découpe et la lumière auxiliaire d'angle libre pour des fonctionnalités standard.
Le logiciel de mesure de ﹥SMARTOOL offre la fonction de mesure spécifique pour des outils de coupe.
la détection de bord ﹥Automatic, mesure rapide d'angle avec le réticule, fonctions de comparaison d'élément de DAO sont disponible.

2. Le multiple pêche la mesure
Pour des outils plus rapides et plus précis pêchez l'emplacement pendant le processus de mesure, la table rotatoire des offres RANGER600 2 angles fixes mécaniques, 0 degrés et 90 degrés. Aux 0 positions de degré les utilisateurs peuvent mesurer l'extrémité d'outil, l'extrémité d'outil - axe central, extrémité d'outil - angle avant, etc. Et 90 degrés de position est disponible pour l'angle d'hélice, l'angle avant axial, d'abord l'angle arrière, l'angle en second lieu arrière et incliner l'angle de bord, etc.



Au sujet de nous



Machine manuelle d'inspection d'outil d'écurie de la garde forestière 600 pour des outils de coupe 0


expérience 10Years :
UNIMETRO est le fabricant professionnel de la métrologie avec plus de 10 ans d'expérience. Nous nous concentrons sur le haut niveau de midium de la métrologie
les produits, offres accomplissent les solutions de mesure de grande précision pour des clients.

Notre produit :
Excepté les instruments pour la mesure précise en tant que machine de mesure de vision, coordonne la machine et le profil de mesure
les projecteurs, notre chaîne de production sont également comprenant des composants de noyau pour la métrologie optique, telle que VMM les contrôleurs d'un panier, la lentille, le système de caméra, les échelles linéaires, VMM et CMM les montages, le système de flash etc….

Service à la clientèle :
Nous avons l'équipe de spécialistes dans l'industrie de métrologie et la capacité d'offrir les solutions de mesure flexibles à nos clients et
revendeurs. La plupart des produits d'Unimetro sont développement indépendant, et notre concept de conception est stable et une modularisation, qui
réduisez au minimum service après-vente. Ceci aidera nos associés à parvenir les détails et les ventes de produits avec pour réduire au minimum le coût de la main-d'oeuvre
et frais de formation de personnel.
