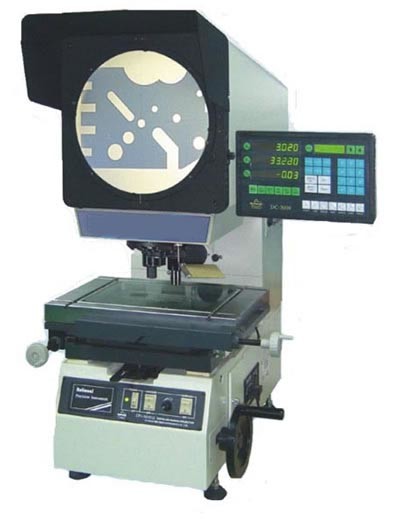

Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm

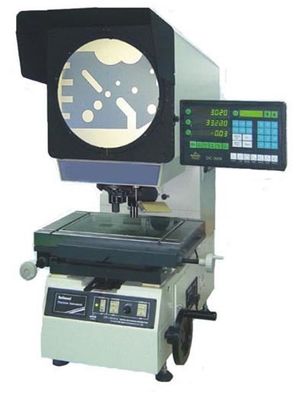

Optical Comparator with Switchable Lens, Programmable Z-Axis, and 90mm Measurement Range
Optical Comparator with Switchable Lens, Programmable Z-Axis, and 90mm Measurement Range
Informations de base
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Numéro de modèle: UNIPJ-3000CZ
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: Affaire bois
Délai de livraison: 20 jours de travail
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10 par mois
meilleur prix Contactez
Détail Infomation
Interrupteur: Disponible Connexion RS232: Disponible
Compensation: Compensation linéaire ou compensation linéaire de section Résolution (axe X, axe Y): 0.5m
Taille de l'écran (mm): Gamme utilisée Ф312>Ф300 Éclairage: Lampe halogène 24V/150w
Mettre en évidence:

projecteur de profil horizontal

,

machine de projecteur de profil

Description de produit

Projecteur de profil optique à objectif interchangeable avec axe Z programmable de 90 mm
Caractéristiques

Le projecteur de profil optique de la série UNIPJ-3000CZ est un instrument de mesure optique haute performance et à fonction stable. La série est équipée d'un interrupteur au pied et d'un afficheur numérique multifonction DC3000, ce qui garantit une mesure et une sortie de données rapides, ainsi qu'une grande efficacité.

Le projecteur de profil optique de la série UNIPJ-3000CZ est doté d'une plaque interchangeable pour l'installation de l'objectif, qui peut accueillir 3 objectifs. Si un changement de grossissement est nécessaire pendant le processus de mesure, les utilisateurs n'ont qu'à changer la plaque au lieu de changer l'objectif, ce qui offre une efficacité beaucoup plus élevée.

Le projecteur de profil de la série UNIPJ-3000CZ utilise une structure de platine fixe. Les utilisateurs déplacent le boîtier optique pour la mise au point. Cela offre une capacité de charge beaucoup plus importante pour la platine de travail. De plus, la course de la platine peut être beaucoup plus grande que celle des modèles traditionnels.

Afficheur numérique DC3000

Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 0

Le DC3000 offre de puissantes fonctions de mesure pour les utilisateurs :

  • Mesure, préréglage et construction d'éléments d'image tels que points, lignes, cercles, angles, distances, rectangles, filetages de vis, etc.
  • Décalage de coordonnées.
  • Disponible avec interrupteur au pied ou détecteur de bord.
  • Fonction d'impression disponible, qui permet d'imprimer le programme utilisateur, les éléments d'image ou la lecture de l'axe.
  • Fonction de sortie RS232, qui permet de sortir les lectures des règles linéaires vers le PC.
  • Fonction de programmation utilisateur, les utilisateurs peuvent enregistrer les étapes de mesure, ce qui rend la mesure répétitive des mêmes pièces beaucoup plus rapide.
  • Plusieurs types de coordonnées disponibles, axes polaires et rectangulaires, INC et ABS, commutation mm/pouce.
  • Compensation linéaire ou compensation linéaire par section disponible.
  • 100 groupes de mémoire de stockage d'éléments permanents, 10 temporaires.
Paramètres
Spécification
Modèle UNIPJ-3015CZ UNIPJ-3020CZ UNIPJ-3025CZ
Table de travail Dimensions de la table métallique (mm) 354*228 404*228 450*280
Table en verre (mm) 210*160 260*160 306*196
Course axe X (mm) 150 200 250
Course axe Y (mm) 100 100 150
Course axe Z (mm) 100 100 100
Poids 170 175 (kg) (kg)
Dimensions (L*l*H) (mm) 780*810*1120 780*810*1120 780*810*1120
Précision de mesure (µm) (3+L/75) (3+L/75) (3+L/75)
Écran du projecteur Taille de l'écran (mm) Φ312 plage d'utilisation > Φ300 (avec réticule)
Plage de rotation de l'écran 0°～360°
Résolution de l'angle de rotation 1' ou 0.01°
Objectif Grossissement 10X (en option) 20X (en option) 50X (en option) 100X (en option)
Champ de vision de l'objet (mm) Φ30 Φ15 Φ6 Φ3
Distance de travail (mm) 77.7 44.3 77.7 77.7
Hauteur max. de la pièce 90mm 90mm 90mm 90mm
Système d'affichage numérique Système de traitement de données multifonction DC-3000 affiché en anglais, peut être utilisé pour collecter des données et mesurer des points, des lignes, des cercles, des angles et des distances.
Éclairage Éclairage par transmission et réflexion : lampe halogène 24V/150W.
Puissance 110V/220V (AC) 50/60Hz puissance totale = 400W
Refroidissement Par ventilateurs
Accessoires Mini-imprimante (en option), détecteur de bord (en option), logiciel M2D (en option) et autres, veuillez vous référer aux accessoires pour projecteurs de profil pour plus de détails.
Table de support recommandée Poids de charge > 250 kg Dimensions : 800 (L) * 550 (H) * 650 (l) mm
Informations sur l'entreprise
Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 1
Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 2
Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 3
Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 4
Nos clients et agents
Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 5
Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 6
FAQ
  • Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 7 Q1 : Êtes-vous une usine ou une société commerciale ?
  • Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 8 R1 : Nous sommes une usine et vous fournissons la réponse la plus rapide en 24 heures.
  • Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 7 Q2 : Dans quoi votre entreprise est-elle principalement spécialisée ?
  • Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 8 R2 : Nous produisons principalement des machines de mesure par vision, des machines de mesure tridimensionnelles, des fixations CMM et VMM, etc.
  • Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 7 Q3 : Comment choisir les spécifications appropriées ?
  • Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 8 R3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillera un instrument de mesure aux spécifications adaptées.
  • Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 7 Q4 : Acceptez-vous le service personnalisé ?
  • Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 8 R4 : Bien sûr ! Nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées selon les besoins du client.
  • Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 7 Q5 : Quelle est votre période de garantie ?
  • Comparateur optique avec objectif commutable, axe Z programmable et plage de mesure de 90 mm 8 R5 : Notre période de garantie produit est de 1 an. La qualité de nos produits est très stable, et nous avons beaucoup amélioré certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
