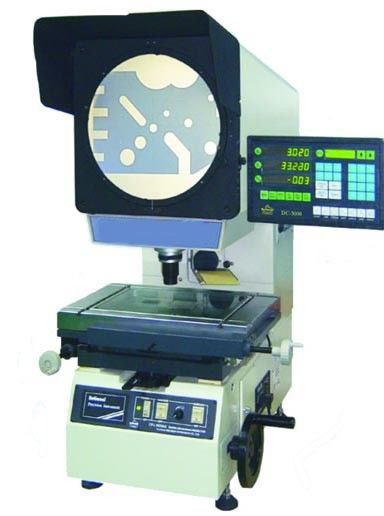

Projecteur de profil optique avec écran de 300 mm, platine fixe, forte capacité de charge et débattement de 250 mm

Optical Profile Projector with 300 mm Screen, Fixed Stage, Heavy Load Capacity, and 250 mm Travel
Optical Profile Projector with 300 mm Screen, Fixed Stage, Heavy Load Capacity, and 250 mm Travel
Informations de base
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Numéro de modèle: UNIPJ-300AZ
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: Affaire bois
Délai de livraison: 5 jours de travail
Conditions de paiement: T/T.
Capacité d'approvisionnement: 20 par mois
meilleur prix Contactez
Détail Infomation
Précision de mesure: ≤ (3+L/75) Taille de l'écran (mm): Ф 312 mm, plage d'affichage> Ф300 (avec la ligne transversale)
Chaîne rotatoire d'écran: 0° ≈ 360° Résolution de l'angle de rotation: 1' ou 0,01°
Éclairage: 24V / 150w - lampe halogène
Mettre en évidence:

projecteur de profil numérique

,

machine de projecteur de profil

Description de produit

Profil optique d'écran de 300 mm Projecteur de scène fixe Chargement lourd 250 mm de déplacement
Caractéristiques
  • Haute verticalité: une technologie d'installation mature assure la verticalité des axes XY, XY et YZ.
  • Haute précision: précision de mesure 3+L/75um, leader dans l'industrie.
  • Chargement lourd: conception mécanique avancée, étape fixe, offre une charge maximale de 50 kg, et la précision reste stable sous charge maximale.
  • Structure optique exceptionnelle: le projecteur de profil optique de la série UNIPJ est doté d'une conception optique exceptionnelle, offre aux utilisateurs une image claire et élimine l'effet de la source lumineuse environnante.
Projecteur de profil optique avec écran de 300 mm, platine fixe, forte capacité de charge et débattement de 250 mm 0 Projecteur de profil optique avec écran de 300 mm, platine fixe, forte capacité de charge et débattement de 250 mm 1
  • Mesure d'angle précise: l'écran de projection A utilise un transducteur de position de grille circulaire au lieu du codeur traditionnel, éliminant ainsi l'erreur mécanique et les réactions négatives,assurer une grande précision de la mesure de l'angle.
Projecteur de profil optique avec écran de 300 mm, platine fixe, forte capacité de charge et débattement de 250 mm 2
Introduction au projet

Le projecteur de profil de la série UNIPJ-300AZ est bien connu pour son excellent système optique et son grossissement précis, l'erreur de mesure du bord du contour est inférieure à 0.08% lors de l'utilisation de la lumière de contour. L'interrupteur de pied est également inclus, offrant un fonctionnement plus pratique pour les utilisateurs.

Le projecteur de profil de la série UNIPJ-300AZ utilise une structure de scène fixe. Les utilisateurs déplacent la boîte optique pour la mise au point. Ce qui offre une capacité de chargement beaucoup plus lourde pour la scène de travail.En outre, la taille du voyage d'étape peut être beaucoup plus grande que les modèles traditionnels.

Paramètres
ModèleImage négativeLes États membres doivent respecter les dispositions suivantes:Les États membres doivent respecter les dispositions suivantes:Le numéro de téléphone de l'autorité compétente
image positive Les États membres doivent respecter les règles énoncées à l'annexe II.Les États membres doivent respecter les dispositions suivantes:Les États membres doivent respecter les dispositions suivantes:
Tableau de travailTaille de la scène ((mm)354*228404*228450*280
Taille du verre ((mm)210*160260*160306*196
L'axe X, le trajet ((mm)150200250
L'axe Y, le trajet (mm)100100250
L'axe Z, le trajet (mm)100100100
Le poids(kg)160160180
Dimension ((L*W*H)(mm)780*780*1100780*780*1100810*780*1120
Précision de mesure≤ (3+L/75) (L est la longueur des pièces à mesurer,unité: mm)
Résolution ((axe X, axe Y)0.5 μm
Écran du projecteurTaille de l'écran ((mm)¥312 gamme utilisée> ¥300 ((avec la ligne transversale)
Plage de rotation de l'écran0° ≈ 360°
Résolution de l'angle de rotation1‵ ou 0,01°
Lentille Magnification10X (option)20X (option)50X (option)100X (option)
Affichage de l'objet (mm)¢60¢30¥15¥6
Distance de travail (mm)77.744.338.425.4
Max.Hauteur de la pièce90 mm90 mm90 mm90 mm
Système de traitement des donnéesLe système multifonctionnel de traitement des données DC-3000 peut être utilisé pour collecter les données et mesurer le point, la ligne, le cercle, l'angle et la distance.
ÉclairageL'éclairage de transmission et de réflexion: lampe halogène de 24 V/150 W.
Le pouvoir110V/220V ((AC) 50/60Hz puissance totale = 400W
RéfrigérationPar les fans
Les accessoiresMin-imprimante ((option), détecteur de bordure ((option), logiciel M2D ((option) et ainsi de suite, veuillez vous référer aux accessoires pour Profil Projector pour plus de détails
