Composants de fixation CMM avec testeur de diamètre automatique pour la mesure d'outils laser

Informations de base

Lieu d'origine:	La Chine
Nom de marque:	UNIMETRO
Numéro de modèle:	UTD503D

Quantité de commande min:	1
Prix:	Discussible
Détails d'emballage:	caisse en bois
Délai de livraison:	20 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	10 par mois

meilleur prix Contactez

Détail Infomation

Gamme de mesure de longueur:	60-150 mm	Gamme de mesure de diamètre:	0,5-25 mm
Exactitude de diamètre:	±0.0015mm	Exactitude de valeur de fin de bande:	0,003 mm
Valeur de sortie de rapport:	Excel	Tolérance jugeant la fonction:	Compris
Mettre en évidence:	Kits automatiques de Cmm Fixturing , Composants de montage de l'appareil de contrôle Cmm de diamètre , Composants de montage du moulin Cmm

Description de produit

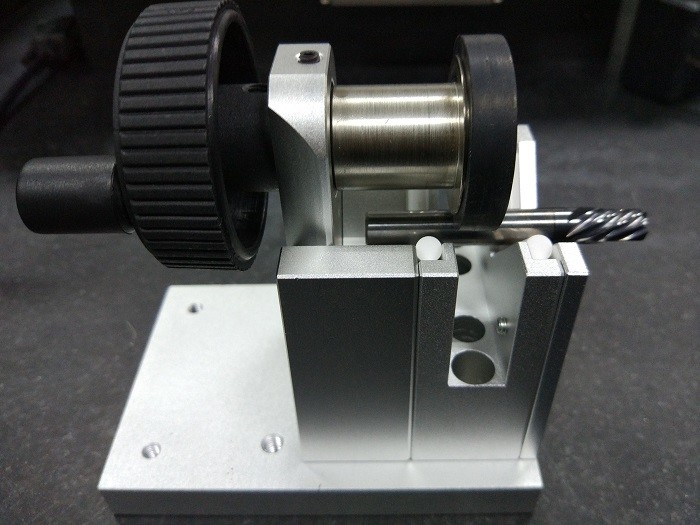

Composants de fixation CMM avec testeur de diamètre automatique pour la mesure d'outils laser

Unité de mesure de l'outil laser CMM avec testeur de diamètre automatique

Le testeur laser d'erreur de diamètre de l'outil de fraisage UTD503D utilise une technologie de mesure entièrement automatique sans contact, éliminant les erreurs de mesure humaines et évitant les dommages aux outils.Les utilisateurs peuvent transférer les données directement vers les systèmes PC et générer des rapports de mesure complets.

Les testeurs de la série UTD offrent des capacités de mesure rapides, servant d'outils puissants pour mesurer les outils de fraisage et les perceuses.Cette technologie améliore la qualité et l'efficacité de la fabrication tout en réduisant les coûts de production globaux.

Les capacités de mesure

Mesure du diamètre de rotation maximal pour les outils de fraisage à simple ou à double lame
Mesure du diamètre extérieur maximal pour les outils de fraisage à double lame
Mesure des valeurs de débit du diamètre de l'outil
Mesure de la différence de hauteur entre les lames
Calcul du diamètre maximum, minimum et moyen
Mesure de la rondeur et de la valeur de débit du corps de l'outil
Mesure complète de la valeur de débit du diamètre en seulement 3 secondes

Configuration standard

Étape de travail de commande automatique de la série TD
Testeur laser japonais de haute précision
Outils de fraisage et programme de mesure de forage
Système de PC industriel
Logiciels de commande et de sortie de données
Système de moteur pas à pas
Voie de guidage linéaire HIWIN
Support en céramique de haute précision de type V

Paramètres techniques

Plage de longueur de mesure	60 à 150 mm
Plage de diamètre de mesure	0.5 à 25 mm
Précision du diamètre	± 0,0015 mm
Précision de la valeur de débit	00,003 mm
Programmer les utilisateurs	Disponible
Sortie Excel	Soutenue
Point de mesure réglé par l'utilisateur	Disponible avec mesure synchrone de la valeur de débit du diamètre
Rotation automatique des outils	Vitesse programmable
Mesure de la vitesse de déplacement	Programmable
Fonction de jugement des tolérances	Inclus

Informations sur la société

Nos clients et agents

Questions fréquemment posées

Q1: Êtes-vous une usine ou une société commerciale?

R1: Nous sommes une usine et fournissons des réponses dans les 24 heures.

Q2: Qu'est-ce que votre entreprise fabrique principalement?

R2: Nous sommes spécialisés dans la production de machines de mesure de la vision, de machines de mesure de coordonnées, de luminaires CMM et VMM et d'équipements connexes.

Q3: Comment choisir la spécification appropriée?

R3: Notre équipe professionnelle vous recommandera des spécifications d'instruments de mesure adaptées en fonction de votre variété de produits et de vos exigences de mesure.

Q4: Acceptez-vous le service personnalisé?

R4: Oui, nous fournissons des machines standard et des solutions sur mesure adaptées aux besoins spécifiques du client.

Q5: Quelle est votre période de garantie?

R5: Nos produits sont assortis d'une garantie d'un an. Nous maintenons une qualité de produit stable et avons amélioré la durabilité des composants fragiles pour des performances fiables.
