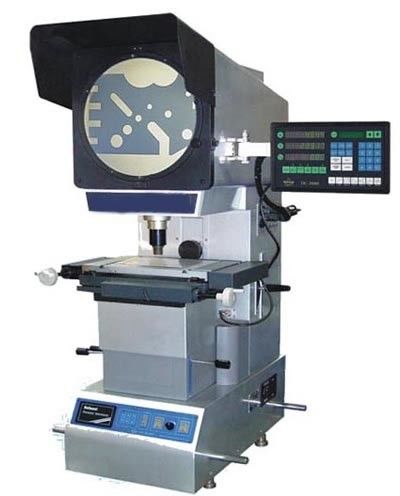

Projecteur de profil optique avec axe Z motorisé, vitesse de déplacement de 0,1 mm et résolution de 0,5 mm

Optical Profile Projector with Motorized Z-Axis, 0.1 mm Traverse Speed and 0.5 mm Resolution
Optical Profile Projector with Motorized Z-Axis, 0.1 mm Traverse Speed and 0.5 mm Resolution
Informations de base
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Numéro de modèle: UNIPJ-3000DZ
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: Affaire bois
Délai de livraison: 10 jours ouvrables
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10 par mois
meilleur prix Contactez
Détail Infomation
Mouvement de l'axe z: Motorisé Mouvement des axes X, Y: Manuel
Résolution: 0,5 mm Grossissement: 10, 20, 50, 100 X en option
Vitesse de déplacement sur l'axe Z: 5, 1, 0,01 Pouvoir: Puissance totale 110 V/220 V (AC) 50/60 Hz = 400 W.
Mettre en évidence:

projecteur de profil numérique

,

projecteur de profil horizontal

Description de produit

Vitesse de déplacement de l'axe Z motorisé du projecteur de profil optique, résolution de 0,1 mm, précision de 0,5 mm
Introduction

Le projecteur de profil optique UNIPJ-3000DZ utilise un moteur pas à pas pour le mouvement de l'axe Z, offrant un processus de mise au point plus facile et plus rapide. Il existe des objectifs de grossissement 10X, 20X, 50X et 100X en option, pour satisfaire différentes applications.

La série de projecteurs de profil optique UNIPJ-3000DZ est dotée d'un système optique d'excellente qualité. La série offre une image claire et un grossissement précis. L'erreur de mesure du contour est inférieure à 0,08 % avec la lumière de contour. L'erreur d'indication de la coordonnée est inférieure à (3+l/75) um, (L est la longueur de la pièce à mesurer, unité : mm).

Projecteur de profil optique avec axe Z motorisé, vitesse de déplacement de 0,1 mm et résolution de 0,5 mm 0
Caractéristiques
  • Mouvement motorisé de l'axe Z.
  • Platine de travail stable et à haute rigidité, qui est la base d'une mesure précise.
  • Intégré avec des échelles linéaires de résolution 0,5 um, offre une mesure plus précise.
  • Utilise un transducteur à réseau circulaire pour la mesure d'angle, au lieu d'un encodeur, garantit une plus grande précision.
  • Système optique exceptionnel, image claire.
  • Éclairage à luminosité réglable, aide les utilisateurs à obtenir une image et un bord clairs.
  • Lumière de surface incluse. Les utilisateurs peuvent également observer la surface de l'objet avec la série.
Projecteur de profil optique avec axe Z motorisé, vitesse de déplacement de 0,1 mm et résolution de 0,5 mm 1
Paramètres
Spécification

Modèle

UNIPJ-3015DZ

UNIPJ-3020DZ
Table de travailTaille de la table métallique (mm)

354*228

404*228
Table en verre (mm)

210*160

260*160
Course axe X (mm)

150

200
Course axe Y (mm)

100

100
Course axe Z (mm)

100

100
Poids

(kg)

120

125
Dimensions (L*l*H)

(mm)

770*550*1100

770*550*1100

Précision de mesure (um)

Axe X, Axe Y : (3+L/50) Axe Z ; 4+L/10 (L est la longueur des pièces à mesurer, unité : mm)
Vitesse de déplacement de l'axe Z

5,1,0.01
Résolution (axe X, axe Y)

0,5 µm

Écran du projecteur

Taille de l'écran (mm)

Φ312 plage utilisée > Φ300 (avec la croix)

Plage de rotation de l'écran

0° à 360°

Résolution de l'angle de rotation

1' ou 0,01°

Objectif

Grossissement

5X (en option)

10X (en option)

20X (en option)

50X (en option)

100X (en option)
Champ de vision de l'objet (mm)

Φ60

Φ30

Φ15

Φ6

Φ3
Distance de travail (mm)

53

77,7

44,3

38,4

25,3
Système de traitement de données

Système de traitement de données multifonction DC-3000 affiché en anglais, peut être utilisé pour collecter des données et mesurer des points, des lignes, des cercles, des angles et des distances.
Éclairage

Éclairage de transmission et de réflexion : lampe halogène 24V/150W.
Puissance

110V/220V (AC) 50/60Hz puissance totale = 400W
Refroidissement

Par ventilateurs
Accessoires

Mini-imprimante (en option), détecteur de bord (en option), logiciel M2D (en option) et ainsi de suite, veuillez vous référer aux accessoires pour projecteurs de profil pour plus de détails
Table de support recommandée

Poids de chargement > 250 kg Dimensions : 800 (L) * 550 (H) * 650 (l) mm
