Vitesse rapide de grande précision 20mm/s de machine de mesure de découpe d'aspérité

Vitesse rapide de grande précision 20mm/s de machine de mesure de découpe d'aspérité

    • High Accuracy Surface Roughness Contour Measuring Machine Fast Moving Speed 20mm/s
    • High Accuracy Surface Roughness Contour Measuring Machine Fast Moving Speed 20mm/s
    • High Accuracy Surface Roughness Contour Measuring Machine Fast Moving Speed 20mm/s
    • High Accuracy Surface Roughness Contour Measuring Machine Fast Moving Speed 20mm/s
  • High Accuracy Surface Roughness Contour Measuring Machine Fast Moving Speed 20mm/s

    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: UNIMETRO
    Numéro de modèle: SER2000

    Conditions de paiement et expédition:

    Quantité de commande min: 1
    Détails d'emballage: Affaire bois
    Conditions de paiement: T/T.
    Capacité d'approvisionnement: 15SET PAR MOIS
    Contactez maintenant
    Description de produit détaillée
    Capteur: Capteur inductif de profil de rugosité d'éventail logiciel: Mesure de rugosité de CAS et mesure d'aspérité de system&RMW d'anlysis et système d'anlysis
    demandeur: Accessoires de boîte de vitesse, corps de valve etc. de vitesse,







    Machine de mesure de rugosité et de découpe de système de mesure de découpe d'appareil de contrôle d'aspérité



    Machine de mesure de découpe de rugosité de haute précision et d'aspérité d'appareil de contrôle de profil



    Description de produit

    Base d'analyse de mesure de profil de rugosité

    Les éléments mesurables de toutes les surfaces incluent la taille, la forme, la rugosité et le caractère onduleux. Beaucoup de composants de profil haut doivent analyser tous les éléments ci-dessus.
    Dimensions de ◆ : Formes fonctionnelles extérieures définies par les relations linéaires entre le rayon, l'angle, la distance, et les caractéristiques.
    Forme de ◆ : déviation de la forme de cible de la surface (avion, sphère, cône, etc.), habituellement provoquée par erreur de machine
    Rugosité de ◆ : causé par des facteurs tels que des outils de coupe ou des processus de usinage
    Caractère onduleux de ◆ : effet Non-idéal de machine provoqué par vibration, rigidité insuffisante ou d'autres facteurs instables dans le processus







    Série SER2000

    Caractéristiques : la meilleure balance de la représentation et du coût, avec le meilleur rapport de prix/performance

    Capteur numérique de découpe de haute précision de ★
    ★ aucun capteur principal de rugosité d'éventail
    Profilométrie à grande échelle de ★, mesure de micro-profil
    Mesure de rugosité d'éventail de ★
    Rugosité à grande échelle à haute précision de ★, mesure à grande échelle à haute précision de découpe des modèles composés





    Cas de mesure



       Vitesse rapide de grande précision 20mm/s de machine de mesure de découpe d'aspérité Vitesse rapide de grande précision 20mm/s de machine de mesure de découpe d'aspérité

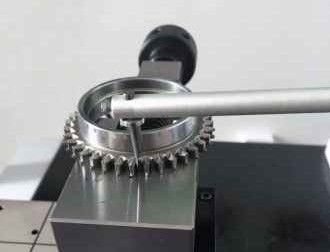

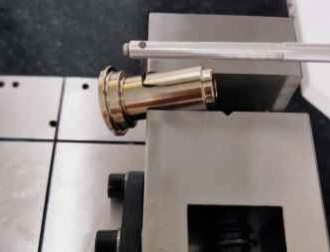

                         Accessoires de boîte d'engrenages des accessoires de boîte de vitesse



       Vitesse rapide de grande précision 20mm/s de machine de mesure de découpe d'aspérité Vitesse rapide de grande précision 20mm/s de machine de mesure de découpe d'aspérité

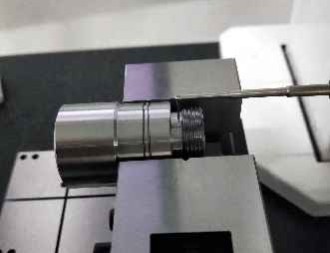

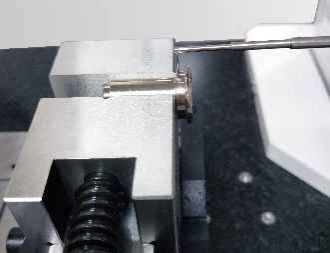

                                   Corps de valve de vitesse



    Taille recommandée



    Nombre de spécifications
    SER2042G-tbo

    Chaîne de mesure
    Axe des abscisses
    120mm
    Axe des z
    420mm
    Z1-axis
    C : ±7.5mm R : ±600µm


    Exactitude de découpe
    ¹ linéaire de la précision Z1
    0.07%f.s.
    Pinte
    ±0.3µm
    angle
    ±1 '
    Rectitude
    0.3µm/100mm



    Exactitude de rugosité
    Précision linéaire
    ±4%
    Bruit résiduel
    0.02µm
    Valeur en double
    1δ≤3nm
    Longueur d'onde de coupure
    0,025, 0,08, 0,25, 0,8, 2,5, 8mm
    Longueur d'estimation
    λcX2,3,4,5,6,7

    Conduisez la vitesse
    Axe des abscisses
    0.05~20mm/s
    Axe des z
    0.2-20mm/s






    Fonction de mesure
    Profil
    La ligne éléments de divers types des surfaces d'objet, des caractéristiques de point, de la distance entre les points et les points, de la distance entre les lignes et de lignes, position de chaque élément comprenant la distance, parallélisme, perpendicularity, angle, profondeur de cannelure, largeur de cannelure, rayon, peut être analyse exécutée de rectitude, analyse de convexité, analyse de profil
    Rugosité
    Fonction de rugosité : Ra, RP, rv, Rz (jis), R3z, RzDIN, Rzj, Rmaz, Rc, droite, Rq, Rsk, Rku, Rsm, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
    Paramètre de caractère onduleux : Wa, poids, wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
    Paramètre original de découpe : PA, pinte, pp, picovolte, Pz, Pq, Psm, Psk, Pku, Pmr



    Parties du système



    Capteur : Capteur inductif de profil de rugosité de série d'ER

    Vitesse rapide de grande précision 20mm/s de machine de mesure de découpe d'aspérité

    Rapport de résolution de ● : 65536:1/262144:1
    Gamme de ● : R : ±400µm/±600µm/, C : ±5mm/±7.5mm
    Précision linéaire de ● : R : ±7%/±4%, C : 0.15%/0.07%
    Bruit résiduel de ● : ≤0.025µm/≤0.02µm

    Referance de rugosité de ● : Voie de guidage, aucun guide
    Description de caractéristique de ● : Le capteur intégré à haute précision d'inductance peut réaliser non seulement la mesure de rugosité mais également profiler la mesure. Le commutateur de la fonction de mesure de rugosité et de profil peut être réalisé seulement en changeant l'aiguille de mesure.





    Conducteur : Conducteur à faible bruit de Dsh/conducteur en céramique à faible bruit de Dch (peut choisir selon vos besoins)

    Vitesse rapide de grande précision 20mm/s de machine de mesure de découpe d'aspérité

    Voyage de rail de ● : 100-150mm/180~220mm
    Intervalle de nombre de ● : 0.05~2µm/0.05~5µm
    Rectitude de découpe de ● : 0.3µm/100mm
    Valeur résiduelle de rugosité de ● : ≤0.005µm
    Vitesse mobile maximum de ● : 20mm/s
    Vitesse minimum de mesure de ● : 0.1mm/s
    Description de caractéristique de ● : Le déclencheur à faible bruit peut répondre à la condition de l'exactitude de mesure de profil des pièces standard, et à l'exigence de mesure du Ra plus grande que 0,025 microns peuvent être rencontrés le capteur de rugosité.



    Membre de colonne : Colonne à grande vitesse de Cnf/colonne à grande vitesse de Cnfl longue

    (Peut choisir selon vos besoins)



    Gamme de ● : 320~420mm/520~620mm
    Vitesse mobile maximum de ● : 20mm/s
    Vitesse mobile minimum de ● : 0.2mm/s
    ● plaçant l'exactitude : 0.005mm
    Description de caractéristique de ● : Colonne ultra-rapide, colonne de cadre, utilisation à long terme de non-déformable, précision et structure rapide de transmission, vitesse rapide, grand choix de vitesse, exactitude de positionnement élevée



    Composants de plate-forme : Tableau de machine ergonomique intégral de MPE



    Matériel de ● : marbre
    Spécifications de ● : 500*800,500*1000
    Description de caractéristique de ● : La conception intégrale, structure compacte, entretien commode, l'espace économisant d'utilisation, ergonomie, réduisent la force de fatigue d'opérateur.
