Système avancé de mesure de rugosité et de contour de surface multifonction
Testeur de rugosité et de contour de surface de haute précision avec des capacités d'analyse complètes pour les applications de mesure industrielle.
Principes fondamentaux de la mesure de surface
Toutes les surfaces contiennent des éléments mesurables, y compris les dimensions, la forme, la rugosité et l'ondulation. Les composants de haute précision nécessitent une analyse de tous ces éléments :
- Dimensions : Formes fonctionnelles de surface définies par des relations linéaires entre rayon, angle, distance et caractéristiques
- Forme : Déviation de la forme de surface cible (plan, sphère, cône, etc.), généralement causée par une erreur de machine
- Rugosité : Texture de surface causée par les outils de coupe ou les processus d'usinage
- Ondulation : Effets de machine non idéaux dus aux vibrations, à une rigidité insuffisante ou à une instabilité du processus
Caractéristiques de la série SPR2000
Équilibre optimal entre performance et coût avec un rapport prix-performance supérieur :
- Capteur de contour numérique de haute précision
- Capteur de rugosité sans tête à large plage
- Profilométrie à grande échelle et mesure de micro-profil
- Capacités de mesure de rugosité à large plage
- Mesure de rugosité et de contour à grande échelle de haute précision pour les modèles composites
Applications de mesure

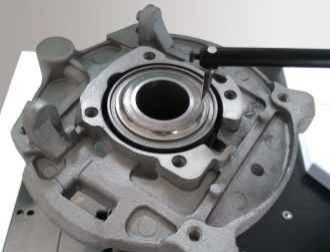

Carter de moteur

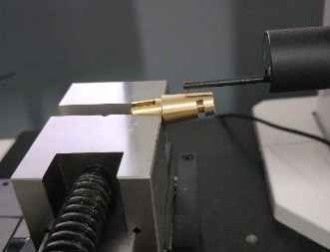

Corps de vanne à tiroir

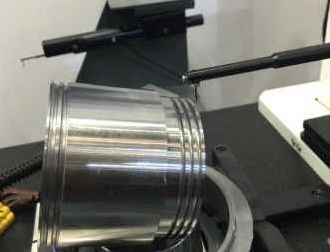

Piston

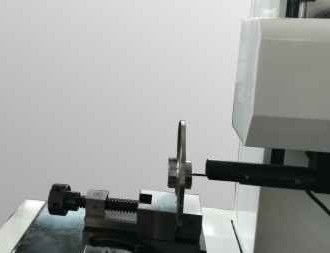

Pièces d'embrayage automobiles
Spécifications recommandées - SPR2012G-tdp
| Paramètre |
Spécification |
| Plage de mesure axe X |
150mm |
| Plage de mesure axe Z |
420mm |
| Plage de mesure axe Z1 |
C:±12.5mm/R:±620μm |
| Précision linéaire du contour Z1 |
±(0.8+|0.12H|)μm |
| Précision de l'arc |
±(1.5+R/12)μm |
| Précision angulaire |
±1′ |
| Rectitude |
0.5μm/100mm |
| Précision linéaire de la rugosité |
±3% |
| Bruit résiduel |
≤0.05μm |
| Répétabilité |
1δ≤1nm |
| Longueur d'onde de coupure |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Longueur d'évaluation |
λcX2,3,4,5,6,7 |
| Vitesse d'entraînement axe X |
0.5~20mm/s |
| Vitesse d'entraînement axe Z |
0.2-20mm/s |
Fonctions de mesure
Mesure de profil : Éléments linéaires de diverses surfaces de pièces, caractéristiques ponctuelles, mesures de distance entre points et lignes, analyse de position incluant distance, parallélisme, perpendicularité, angle, profondeur de rainure, largeur de rainure, rayon. Capable d'analyse de rectitude, d'analyse de convexité et d'analyse de profil.
Paramètres de rugosité : Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Paramètres d'ondulation : Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Paramètres de contour d'origine : Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Composants du système
Capteur : Capteur de profil numérique à faible bruit série PHP
- Résolution : 0.02-0.1μm
- Plage : ±7.5-±30μm
- Précision linéaire : ±(0.7+|0.05H|)μm
- Force de mesure : 0.7g
- Capteur de rugosité de type sans guide avec une excellente réponse en fréquence et une large bande passante du signal
Pilote : Pilote à faible bruit DSH / Pilote céramique à faible bruit DCH
- Course du rail : 100-150mm / 180-220mm
- Intervalle de pas : 0.05-2μm / 0.05-5μm
- Rectitude du contour : 0.3μm/100mm
- Valeur résiduelle de rugosité : ≤0.005μm
- Vitesse de déplacement maximale : 20mm/s
- Vitesse de mesure minimale : 0.1mm/s
- L'actionneur à faible bruit répond aux exigences de précision de mesure du profil des pièces standard
Membre de colonne : Colonne haute vitesse CNF / Colonne longue haute vitesse CNFL
- Plage : 320-420mm / 520-620mm
- Vitesse de déplacement maximale : 20mm/s
- Vitesse de déplacement minimale : 0.2mm/s
- Précision de positionnement : 0.005mm
- Colonne haute vitesse avec conception de cadre, indéformable pour une utilisation à long terme
Composants de la plateforme : Table de machine ergonomique intégrale MPE
- Matériau : Marbre
- Spécification : 500*800, 500*1000
- Conception intégrale avec structure compacte
- Maintenance pratique et gain de place
- La conception ergonomique réduit la fatigue de l'opérateur
Questions fréquemment posées
Q1 : Êtes-vous une usine ou une société commerciale ?
R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.
Q2 : Que fabrique principalement votre entreprise ?
R2 : Nous produisons principalement des machines de mesure par vision, des machines de mesure tridimensionnelles, des fixations CMM & VMM, et des équipements connexes.
Q3 : Comment choisir la spécification appropriée ?
R3 : Notre équipe professionnelle vous recommandera des instruments de mesure adaptés en fonction de la variété de vos produits et de vos exigences de mesure.
Q4 : Acceptez-vous les services personnalisés ?
R4 : Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins des clients.
Q5 : Quelle est votre période de garantie ?
R5 : Notre période de garantie produit est de 1 an. Nous avons amélioré les pièces cassables et maintenons une qualité de produit stable.
