Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Numéro de modèle: IL
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: Affaire bois
Délai de livraison: 30 jours de travail
Conditions de paiement: T/T.
Capacité d'approvisionnement: 1 par mois
Contact
Description de produit détaillée
Voyage d'axe de Z: 150mm Lentille objective: Zoom détendu manuel/lentille 0.7-4.5X d'Autozoom/lentille de Navitar pour l'option
Rapport optique: 33-195X Champ de vision: 8.1-1.3
Résolution de mesure: 1um/0.5um/0.25um/0.1um pour facultatif Logiciel de mesure: Logiciel de mesure de composé rationnel de Vue 3D
Illumination: Les 8 sections programmables sonnent la LED pour la lumière extérieure, 40 sections sonnent la LED p
Surligner:

système de mesure de vision

,

systèmes de mesure de vision

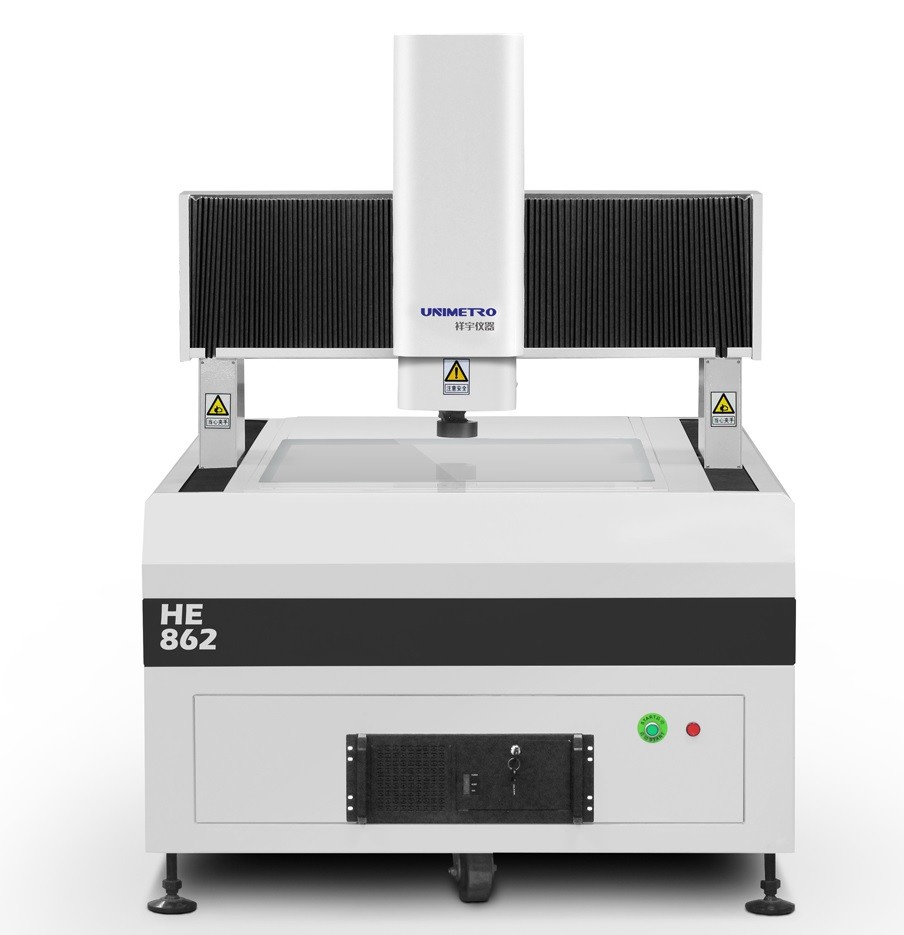

IL type machine automatique de portique de série de mesure de vision de commande numérique par ordinateur





Produit Decription



IL le type de grande précision machine de portique de série de mesure de vision combine de grande précision et le rendement élevé, offre la grande vitesse mesurant les éléments géométriques de différents genres de pièces. LUI que la série est très utilisée varie dedans des industries et des produits comme carte PCB, en stratifié d'en cuivre, grands verres plaqués, modules d'affichage à cristaux liquides, et matériaux d'isolation etc.



L'analyse par éléments finis est présentée dans le processus concevant du IL série, assure la rigidité élevée et la structure mécanique précise. La base de machine emploie le type mobile structure de pont de cadre fermé, qui est simple et offre la capacité élevée de chargement et la meilleure représentation de mouvement.



base de machine de granit de 000 catégories, rigidité élevée d'offres, résistance et de forte stabilité à la corrosion.



L'étape de travail peut prérégler les produits multiples fixturing la solution, également combinaison multiple de lentille est pour l'option, répondent à l'exigence de mesure différente de différents clients.



Le plein système de contrôle étroit de mouvement de boucle assure le meilleur mouvement et représentation de positionnement.



Systèmes de mesure rapides de vision d'affichage à cristaux liquides de carte PCB de mouvement de vision de machine de grande taille de mesure 0



Avec l'analyse par éléments finis et le granit de 000 catégories, nous obtenons la conception de cadre de machine la plus raisonnable et la plus optimisée, qui assure la rigidité et la fiabilité élevées.



IL machine de grande taille de mesure de vision de rendement élevé de série utilise le contrôleur de mouvement d'UWC et les hauts moteurs de couple, offre le contrôle de mouvement de haute performance, l'accélération élevée et le repérage rapide offre le rendement élevé dans le processus de mesure.



Systèmes de mesure rapides de vision d'affichage à cristaux liquides de carte PCB de mouvement de vision de machine de grande taille de mesure 1

Le paquet de grande taille de solution de machine de mesure de vision d'UWC, Panasonic circule en voiture pour l'option



Le cadre de machine est avec la structure en mouvement de portique qui assure une structure plus simple et plus futée avec un chargement plus élevé et une meilleure représentation de mouvement.

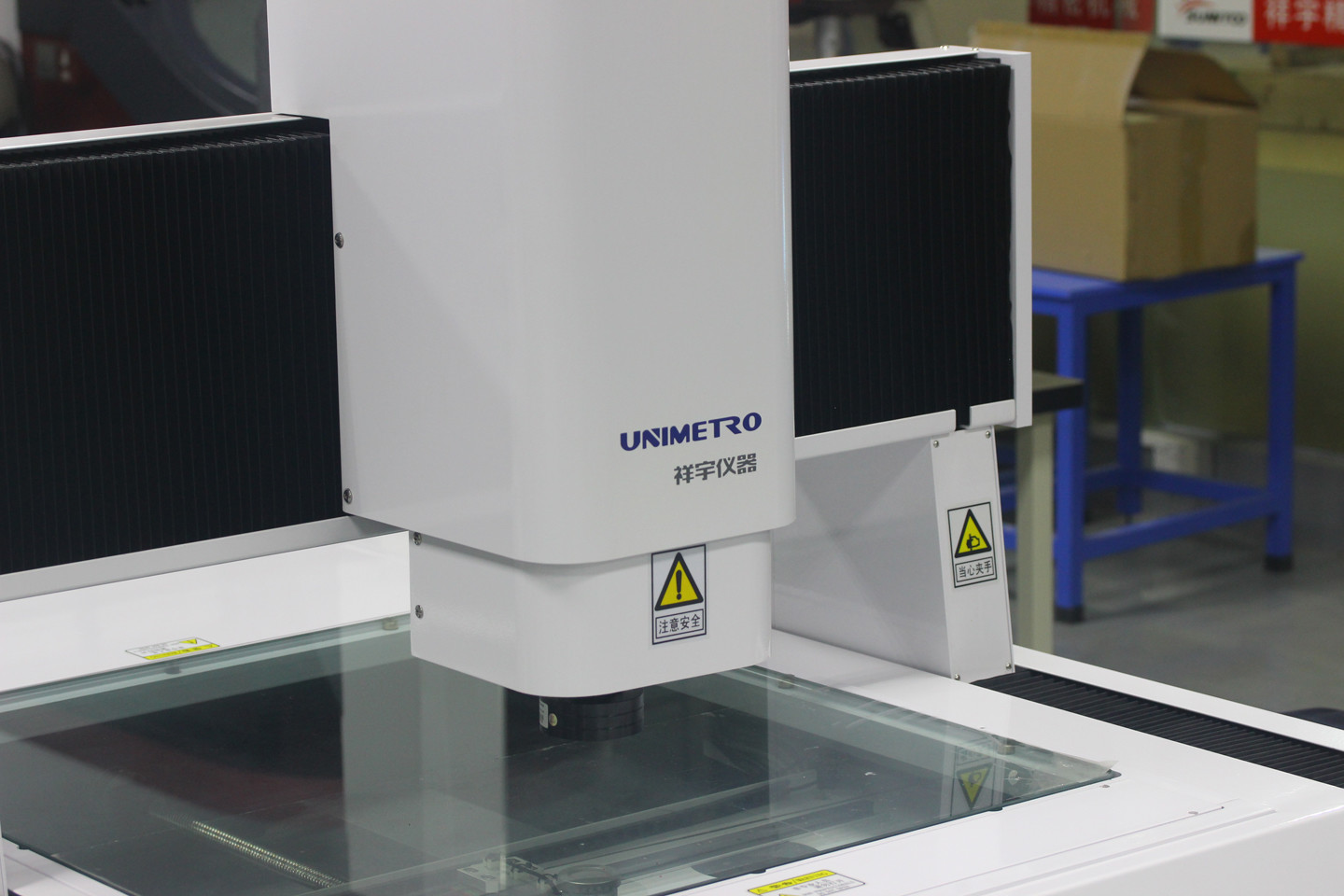

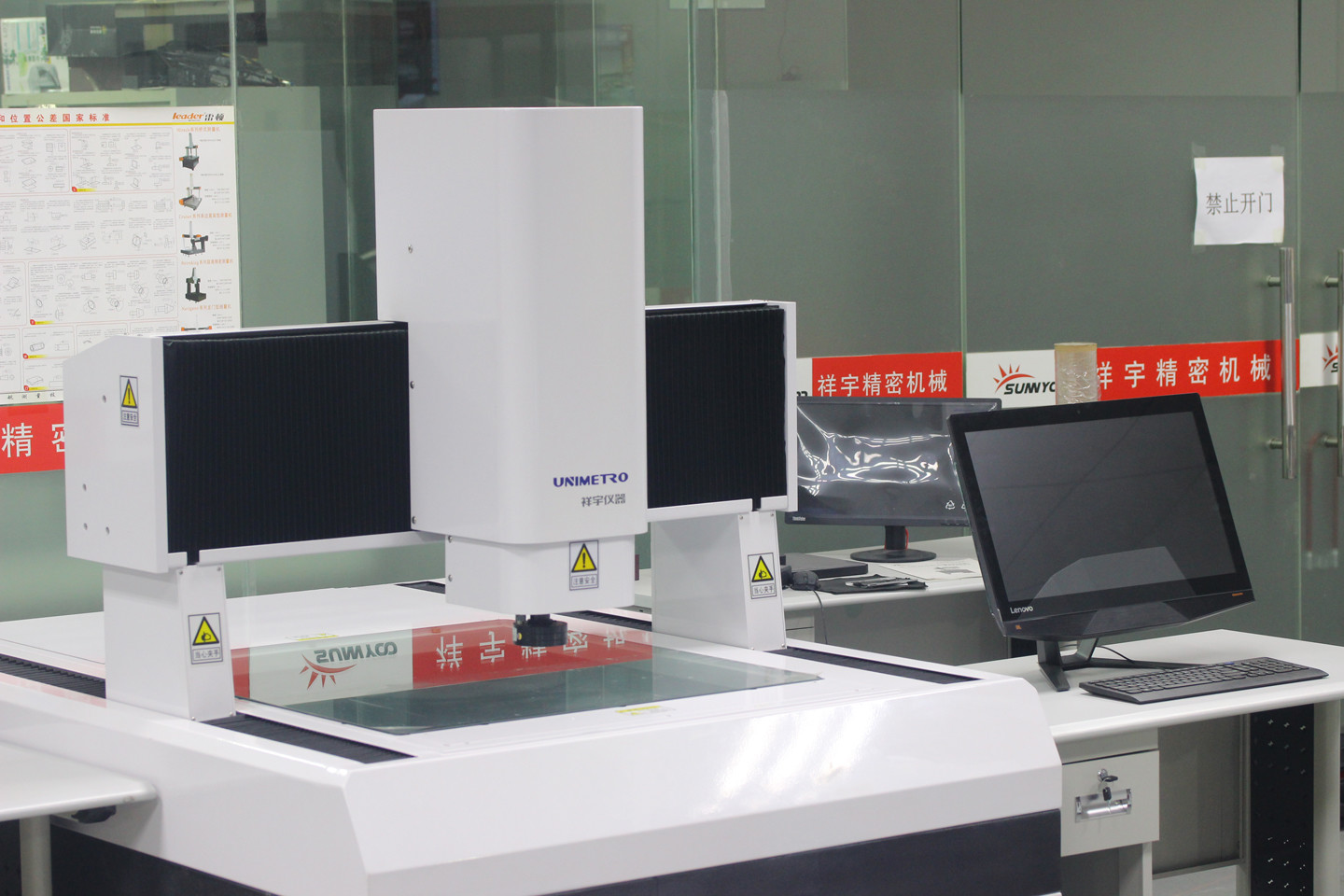

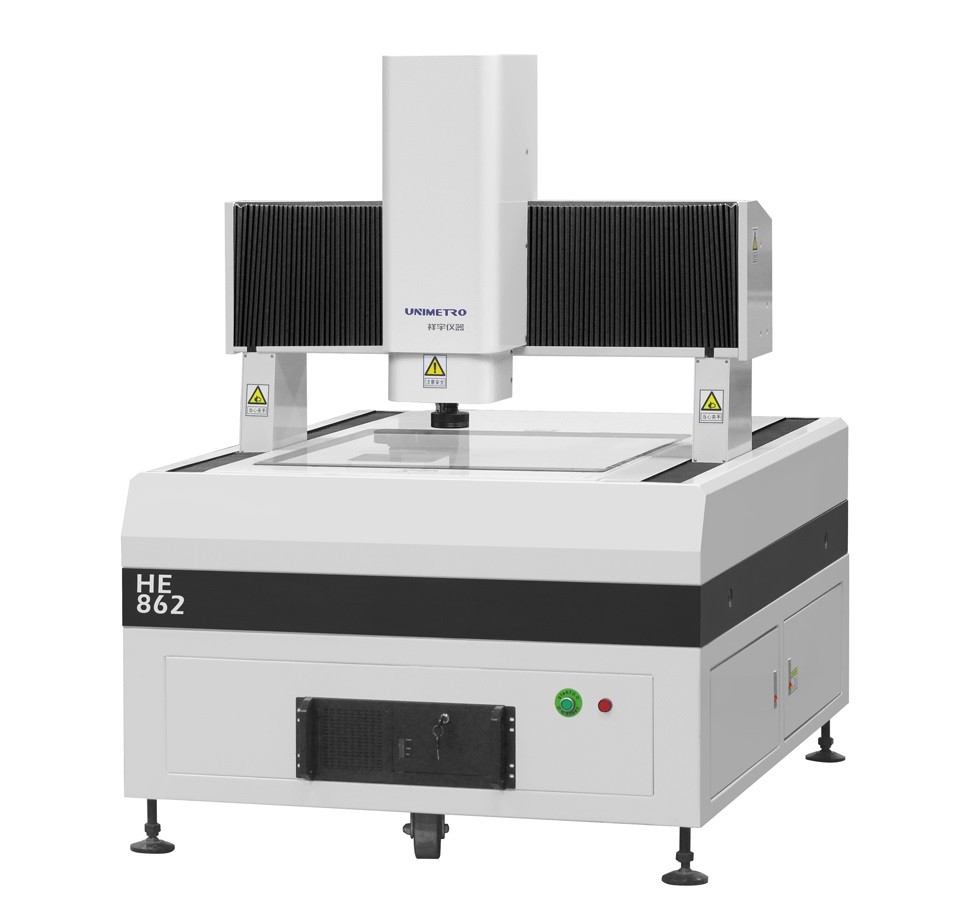

Images détaillées



Systèmes de mesure rapides de vision d'affichage à cristaux liquides de carte PCB de mouvement de vision de machine de grande taille de mesure 2 Systèmes de mesure rapides de vision d'affichage à cristaux liquides de carte PCB de mouvement de vision de machine de grande taille de mesure 3



Systèmes de mesure rapides de vision d'affichage à cristaux liquides de carte PCB de mouvement de vision de machine de grande taille de mesure 4 Systèmes de mesure rapides de vision d'affichage à cristaux liquides de carte PCB de mouvement de vision de machine de grande taille de mesure 5

X la manière précise de guide de revêtement d'utilisation d'axe des ordonnées, axe de Z utilise le rail croisé de haute performance avec le groupe conduit par frottement allemand original.



Les échelles linéaires de Renishaw ont inclus, avec le cycle de grande précision, de stabilité et de longue durée.



Selon les besoins des utilisateurs l'étape fonctionnante peut prérégler avec le type multiple de montages de produits, aussi lentille multiple et l'option de combinaison de caméras sont disponible, donne plus de flexibilité aux utilisateurs.

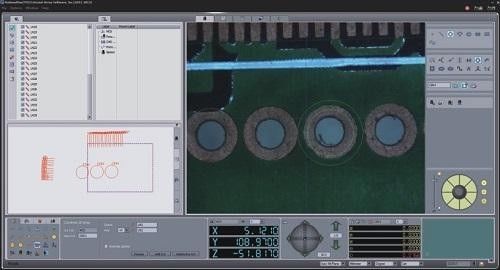

Avec le logiciel Rationnel-Vue puissant les utilisateurs peuvent réaliser des programmes de mesure compliqués facilement. Dans la production en série IL machine de mesure de vision de série peut être un instrument de mesure puissant.



Systèmes de mesure rapides de vision d'affichage à cristaux liquides de carte PCB de mouvement de vision de machine de grande taille de mesure 6











Paramètres



Articles
HE862
HE1080
HE1210
HE1512
HE1812
Dimension (millimètres)
1700*1280*1750
1900*1480*1750
2100*1680*1750
2500*1880*1750
2700*1880*1750
Chaîne de mesure (millimètre)
600*800*200
800*1000*200
1000*1200*200
1200*1500*200
1200*1800*200
Exactitude de mesure
3+L/200um
3+L/200um
3+L/200um
3+L/200um
3+L/200um
Répétabilité (µ m)
3
3
4
4
4
Poids (kilogrammes)
1800kg
2900kg
3200kg
4400kg
4800kg


Image et mesure
CCD
Caméra CCD industrielle de couleur de catégorie
Lentille
Le manuel a bosselé le zoom du zoom 0.7-4.5X/Auto 1-10X
Rapport optique
18-195X (pour la référence seulement. Avec la caméra et la lentille différentes le rapport optique sera différent. )
Champ visuel
8.1~1.3mm
Distance de fonctionnement
108mm
Résolution linéaire d'échelle
1µ m (0.5µ m pour l'option)
Système d'entraînement
Contrôle de commande numérique par ordinateur, système servo fermé d'entraînement à C.A., manette, souris ou contrôle de conseil principal
Illumination
La lumière programmable de surface d'anneau de 8 sections LED, la lumière parallèle de découpe de LED, 40 sectionnent la lumière d'anneau de LED, la lumière coaxiale, lumière multi mobile d'anneau de couleur pour l'option










Solutions facultatives



Systèmes de mesure rapides de vision d'affichage à cristaux liquides de carte PCB de mouvement de vision de machine de grande taille de mesure 7 Systèmes de mesure rapides de vision d'affichage à cristaux liquides de carte PCB de mouvement de vision de machine de grande taille de mesure 8



Illumination :
Lentille :
Sonde de contact :
Capteur de laser
4/8/40 lumière d'anneau de LEDsurface de sections
lumière d'anneau de 48 couleurs LED des sections 4
Lumière d'anneau des couleurs LED du bien mobilier 4
Zoom bosselé par manuel
Zoom automatique
Zoom bosselé par manuel avec la lumière coaxiale
Zoom automatique avec la lumière coaxiale
Kits de MCP de Renishaw
Erreur de mesure<> Renishaw PH6+TP20
Erreur de mesure<>
Capteur de laser de non-contact de KEYENCE
Capteur blanc de mesure de la lumière











Contrôle de manette



Systèmes de mesure rapides de vision d'affichage à cristaux liquides de carte PCB de mouvement de vision de machine de grande taille de mesure 9
