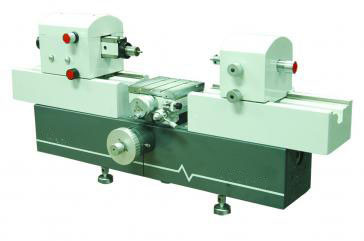

Mesure universelle de projecteur de profil de résolution de la machine de mesure de longueur 0,1 um

Informations de base
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Numéro de modèle: UNIDL-36H
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: Affaire bois
Délai de livraison: 30 jours de travail
Conditions de paiement: T/T.
Capacité d'approvisionnement: 3 par mois
Détail Infomation
Résolution: 0,1 um Chargement d'étape de travail: 10kg
Mesure absolue de dimension externe: 0 - 100mm Mesure d'augmentation de dimension externe: 0-750mm
Surligner:

projecteur de profil horizontal

,

machine de projecteur de profil


Description de produit



Résolution universelle optique de la machine de mesure de longueur de projecteur de profil 0,1 um



Caractéristiques


La base de machine emploie la fonte de haute performance, avec le processus de vieillissement, de forte stabilité.

L'axe de mesure emploie pour optimiser la conception carrée, assure la stabilité de mouvement pendant le processus de mesure.

Accessoires puissants multiples pour l'option, condition de mesure différente satisfaisante.

La source lumineuse discordante utilise le générateur infrarouge, qui est avec l'avantage de la basse tension, à faible intensité, de petite taille, cycle de longue durée.

La machine de mesure de longueur d'UNIDL-36H emploie le système de mesure de grande précision, s'accordant avec le principe d'Abbe, offrant la précision de mesure élevée.

La série emploie le système de grille optique de haute performance et le système de subdivision, avec de grande précision et la stabilité.

Y compris le logiciel puissant, la compensation de l'erreur de lecture et des erreurs provoquées par différence de la température, et automatiques identifiant la fonction de tournants a inclus.


Paramètres


Chaîne de mesure (millimètre) :
Dimension externe : 0 - 100 de mesure absolus, augmentation mesurant 0-750
Dimension interne : utilisant le petit crochet de mesure, (profondeur maximale 12, épaisseur maximum 50) : 10-480
Utilisant le grand crochet (profondeur maximum 50, l'épaisseur maximum 85) : 30-450
Utilisant la mesure électrique de dispositif : utilisant le crochet de mesure électrique est 1-60, quand utilisant le crochet universel est 14-112

Résolution : 0.1um

Exactitude : (la température 20°C±0.2°C)


ModèleMesure de dimension externeMesure de dimension interne
JD360.3um0.7um
JD36-H0.2um0.6um


Les fils internes centrent la mesure de diamètre :
Utilisant le petit crochet (le petit diamètre est 13-30)
Utilisant le grand crochet, le petit diamètre est 31-2 x (70 - l'épaisseur de paroi), lancement : 0,5 - 6
Mesure centrale externe de diamètre (millimètre) : maximum 200, lancement 1 - 6
Force de mesure (N) : 0, 1,5, 2,5

Erreur d'affichage de valeur :


ModèleMesure de dimension externeMesure de dimension interne
JD362σ≤0.2um2σ≤0.4um
JD36-H2σ≤0.1um2σ≤0.3um


Étape fonctionnante universelle : installant la dimension (millimètre), environ 160 x 160
Taille ajustant la gamme (0-100) millimètre, déplacement transversal : 25 millimètres
Autour de l'axe des ordonnées incliné : ±3 degrés, rotation d'étape de travail : degrés ±4
Chargement d'étape de travail : 10kg
Dimension assortie de mesure de diamètre interne de couverture : φ6H7
Diamètre externe de la tige de mesure de couverture et de l'assortiment interne de mesure de couverture : φ6g6
Environnement de travail : la température 20℃±0.5℃, humidité ≤60%RH
Poids : 170kg
Dimension (millimètre) : 1060 X 390 X 450
