| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | UNIMETRO |
| Numéro de modèle: | UNPJ3-C/D |
| Quantité de commande min: | 1 |
| Prix: | Discussible |
| Détails d'emballage: | Affaire bois |
| Délai de livraison: | 15 jours de travail |
| Conditions de paiement: | T/T. |
| Capacité d'approvisionnement: | 5 par mois |
| Mouvement d'axe de Z: | Le mouvement d'étape de travail, a motorisé | Dimension d'étape de travail (millimètres): | 640 x 228 |
|---|---|---|---|
| Dimension en verre (millimètres): | 250 x 156 | Chaîne d'illumination (millimètres): | 250 x 150 |
| Chaîne de mesure (millimètres): | 200 x 100 | Gamme de focalisation (millimètres): | 0-80 |
| Surligner: | projecteur de profil numérique,machine de projecteur de profil |
||

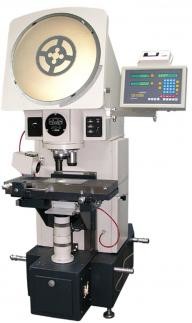

Caractéristiques
Grande étape de travail, chargement lourd, gamme étendue de mesure.
Mouvement de travail d'étape, contrôle motorisé, opération facile.
Le système optique est telecentric, utilisant l'illumination parallèle, basse erreur de mesure.
Tourelle de grande précision de lentille, changement facile de rapport optique, repérage précis.
Ajustement interne de la lumière de découpe, structure futée.
Y compris les accessoires standard de montage comme type défenseur de V, défenseurs de tiges.
La série d'UNPJ3-D inclut le système de lecture numérique fonctionnel puissant et la mini imprimante.
La série d'UNPJ3-C inclut le PC et le logiciel de mesure.
Paramètres
Dimension d'étape de travail (millimètres) | 640 x 228 |
Dimension en verre (millimètres) | 250 x 156 |
Chaîne d'illumination (millimètres) | 250 x 150 |
Chaîne de mesure (millimètres) | 200 x 100 |
Gamme de focalisation (millimètres) | 0-80 |
Résolution (millimètres) | 0,001 |
Exactitude de mesure | 4+L/25um (L est la longueur de mesure, unité : millimètre) |
Résolution (millimètres) | 15 |
| Lentille | |||||
Rapport optique | 10X | 20X | 50X | 100X |
|
Chaîne de vue | φ50mm | φ25mm | φ10mm | φ5mm |
|
Distance de fonctionnement | 135mm | 87mm | 52mm | 24mm |
|
Écran de projecteur
Diamètre d'écran : 500mm
Gamme tournante : 0 - 360 degrés
Résolution tournante d'angle : 1'
Exactitude de mesure tournante : 6'
Étape fonctionnante
Erreur de rapport optique : 0,08%
Support de Rods
Max. Diameter : 115mm
Longueur maximum : 300mm
Illumination
Lumière de découpe et lumière extérieure : Lampe de l'halogène 12V100W
Environnement de travail
20℃±5℃, humidité 40%-70%RH
Dimension fonctionnante (millimètre) : 1340 x 800 x 1960
Poids : 1000kg
Application
Application typique : Automobile, axes, incidence de moteur, valves, protection de freinage, tubes, aiguillage, tuyère à gaz ; l'électronique, connecteurs, carte PCB, couvertures de téléphone portable, boutons-poussoirs, pour la dimension et la mesure de trous ; industrie du caoutchouc, anneau en caoutchouc, tige en caoutchouc ; mécanique, pour des fils, vis, lame de moteur, vitesses, outils ; horlogerie, incidences, vitesses, indicateurs ; aviation, roue à aubes, composants électroniques, incidences.
L'information de l'entreprise
Notre Client&Agent
| FAQ |
|---|
| Q1 : Êtes-vous une usine ou une société commerciale ? |
| A1 : Nous sommes une usine et te donner la réponse la plus rapide en 24 heures. |
| Q2 : Quelle est votre société principalement dedans ? |
| A2 : Nous devons principalement produire la machine de mesure de vision, machine de mesure du même rang, fixturesetc de CMM&VMM. |
| Q3 : Comment choisir les spécifications appropriées ? |
| A3 : Tant que vous nous dites la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillerait de l'instrument de mesure des caractéristiques appropriées. |
| Q4 : Acceptez-vous le service adapté aux besoins du client ? |
| A4 : Soyez sûr ! Nous pouvons fournir non seulement les machines typiques, mais également les machines adaptées aux besoins du client aux besoins du client. |
| Q5 : Quelle est votre période de garantie ? |
| A5 : Notre période de garantie de produit est de 1 an. Notre qualité du produit est très stable, et nous avons amélioré beaucoup sur quelques pièces cassables. Vous pouvez reposer assurément de notre qualité du produit. |
