Machine de mesure de coupeur de fraisage avec la gamme de 0~200mm

Machine de mesure de coupeur de fraisage avec la gamme de 0~200mm









Application de produit

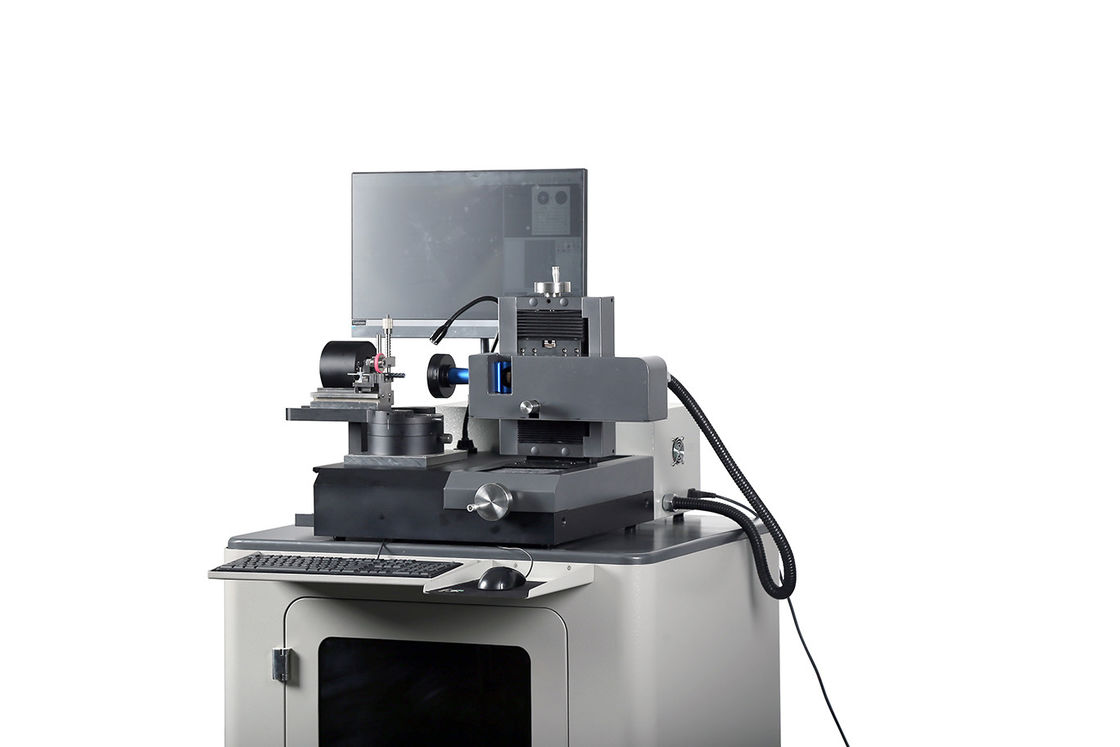

La machine de l'outil VMM d'UNIMETRO RANGER600 est la machine de mesure universelle pour des exercices, des coupeurs de fraisage et des compteurs et des fraises sous le système de éclairage flexible. Grâce au design compact et à la grande stabilité, Le RANGER600 peut être utilisée dans la salle de métrologie, contrôle de r3ception, ou directement dans la production. Le système d'inspection de l'outil RANGER600 est configuré avec le logiciel de mesure universel de SMARTOOL, qui lui fait le meilleur instrument pour tous les types d'outils de coupe en métal, à partir de la vérification rapide des critères simples, tels que la découpe ou les angles externes, au contrôle complet des géométries d'outil spécial. Les utilisateurs peuvent facilement réaliser un processus de mesure de PUT-MEASURE-ANALYSE avec le RANGER600.






Conception avancée



--Conception ergonomique et construction solide.
--Le serrage d'image de HD et la combinaison d'affichage, également niveau de rapport optique de microscope est facultatif.
--L'encodeur de grande précision est enfoncé dans la table rotatoire, offre l'emplacement précis d'angle pour des utilisateurs.
--Lumière programmable d'anneau de la section multiple LED pour l'illumination extérieure, aussi comprenant l'éclairage de découpe et la lumière auxiliaire d'angle libre pour des fonctionnalités standard.
--Le logiciel de mesure de SMARTOOL offre la fonction de mesure spécifique pour des outils de coupe.







Paramètres



CARACTÉRISTIQUES POUR le système de mesure de coupeur de fraisage
Voyage d'axe des abscisses	80mm
Voyage d'axe des ordonnées	60mm
Gamme de mesure d'axe de Z	60mm
Diamètre maximum d'outil	20mm (30mm facultatifs)
Longueur maximum d'outil	200mm (350mm facultatifs)
Distance de fonctionnement	90mm
Lentille	0.7X-4.5X a bosselé le zoom
Caméra	caméra du pixel HD du pixel HD camera/5M de 2M (Optionsl)
Résolution linéaire d'échelle	0.0001mm
Rapport optique	12.6X-79.2X/25.2X-158.4X (facultatif)
Champ visuel	27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (facultatif)
Exactitude de mesure	X~Y, (2.5+L/100) le μm, L est la longueur mesurée
PC	Système TOUT-EN-UN de PC, OS de Windows 10, avec 24" moniteur d'affichage à cristaux liquides
Système de flash	lumière d'anneau de 8 sections LED, lumière de découpe et lumière auxiliaire flAexible, tous les contrôle de logiciel et programmable.
Format d'entrée	Dossiers de DXF
Format de sortie	EXCEL, DXF





Caractéristiques



Pour des outils plus rapides et plus précis pêchez l'emplacement pendant le processus de mesure, la table rotatoire des offres RANGER600 2 angles fixes mécaniques, 0 degrés et 90 degrés. Aux 0 positions de degré les utilisateurs peuvent mesurer l'extrémité d'outil, l'extrémité d'outil - axe central, extrémité d'outil - angle avant, etc. Et 90 degrés de position est disponible pour l'angle d'hélice, l'angle avant axial, d'abord l'angle arrière, l'angle en second lieu arrière et incliner l'angle de bord, etc.
Si l'autre emplacement d'angle est exigé, les utilisateurs peuvent également employer l'encodeur précis qui est enfoncé dans la table rotatoire pour obtenir. La lecture d'angle est affichage dans le logiciel.











Fonction de logiciel



Outils de coupe principaux mesurant la solution
Les outils de coupe de SMARTOOL mesurant le logiciel est développés basés sur la technologie de mesure optique et numérique de grande précision, elle est facile et intuitive pour fonctionner et offre de nombreux de mesure et d'évaluation algorithmes spécifiquement pour des outils construits ou affilés dans des affaires de meulage.
