Terminal de rassemblement des données: | 4/8 terminal | Système de soutien d'opération: | Windows 2000, Windows XP, Windows 7 (32bit ou 64bit) |
---|---|---|---|
Tension d'excitation (SV): | 5V | Sortie de CDA: | 0 à 16777215 (résolution 24Bit) |
Terminal de sortie de DAC: | terminal 2 | DAC Resolution: | 12bit, exactitude efficace 10bit |
Surligner: | système de mesure de vision,systèmes de mesure de vision |
Introduction

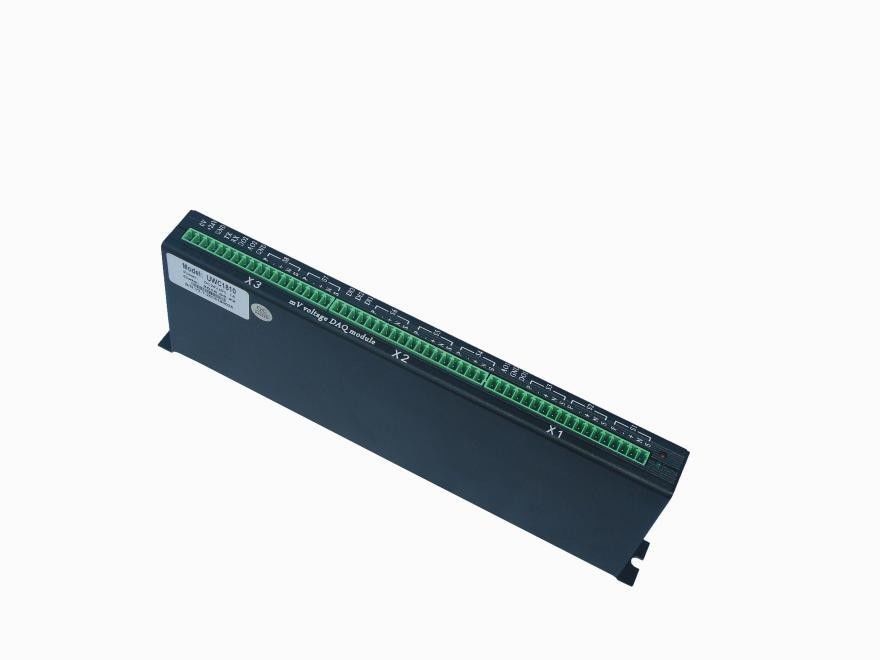

La série WC1000 (le modèle typique est UWC1810) est un signal analogue 4/8 terminal rassemblant la carte basée sur les composants électroniques précis et la conception analogue avancée de technologie de circuit. Elle est employée pour la tension analogique de niveau de système mv se rassemblant ou rassemblement actuel analogue de signal de niveau de mA.
Caractéristiques
1. 4 ou 8 la différence terminale, signal assymétrique de tension se rassemblant pour l'option, la gamme de tension d'entrée standard est +20mV.
2. Le dernier terminal de l'UWC1810 est pour le rassemblement actuel de -20mA-20mA, habituellement utilisé pour rassembler le signal du capteur 4-20mA.
3. La différence entre UWC1400 et UWC1800 est le PIN S5-S8 est NULLE, l'autre fonction sont le même (entrée numérique de 3 terminaux, sortie terminale de tension 2 sortie numérique terminale, 2 analogique). Le terminal lisible de logiciel est 4 ou 8.
4. RS232 ou RS485 communication, système de l'opération 32/64bit compatible. Interface de offre d'api, code source de programme de démo.
5. sortie de tension de l'excitation 5V, appropriée à se relier aux capteurs tels que le pont de tension de différence.
6. La résolution est jusqu'à 24bit, quand le capteur de pression est constant, le décalage de données de CDA est de 1/30000 à 1/10000 avant le filtrage numérique, équivalent à la résolution 15bit.
7. 4/8 terminal rassemblant la vitesse de rassemblement des données de carte est 100 fois/sec/terminal.
8. Les données terminales de la lecture 8 dans un, la vitesse de lecture sont 260 fois par sec.
9. sortie terminale de la tension 2 0-10V analogique, 12 résolutions mordues, exactitude efficace de 20 bits.
10. Bas décalage des données rassemblées, opérationnel directement quand prise sur mais aucun besoin de réchauffage. L'opération de calibrage d'usine a besoin de 5 minutes réchauffant.
11. La fonction d'api peut accéder aux cartes multiples.
12. Entrée déclenchée externe de soutien de verrou de signal.
13. Le logiciel est disponible pour lire la valeur standard de la tension d'excitation.
Le logiciel est disponible pour lire la valeur d'ADCG (tension et correspondance de données de CDA).
Une fonction de fil disponible, lisant le label électronique de capteur de pression (valeur de calibrage de pression).
Application
Application :
Utilisé pour la valeur physique mesurant et commander comme le rassemblement des données de capteur de pression, ou l'acquisition de signal différentiel de pont de jauge de contrainte. Utilisé pour les applications qui commandent la valeur physique comme écoulement, pression ou T/MN.
Spécifications
Modèle |
UNICMA0130B11BDC |
||||
Alimentation d'énergie |
24VDC+5%@1A (maximum) |
||||
Système de soutien d'opération |
Windows 2000, Windows XP, Windows 7 (32bit ou 64bit) |
||||
Terminal de rassemblement des données |
4/8 terminal |
||||
Tension d'excitation (SV) |
5V |
||||
Incertitude du SV |
+0,06%, se rapportent à la valeur de référence du SV, utilisant la valeur de référence peut compenser cette erreur. |
||||
Gamme de tension d'entrée |
-20mV à +20mV ou adapter aux besoins du client |
||||
Gamme de courant d'entrée (S8) |
-20mA à +20mA ou adapter aux besoins du client |
||||
Sortie de CDA |
0 à 16777215 (résolution 24Bit) |
||||
Constante de CDA (ADCG) |
681088.64/mV (S1-7) |
||||
340544.32/mV (S8) |
|||||
Incertitude d'ADCG |
+0,075%, se rapportent à la valeur de référence d'ADCG, emploient la valeur de référence peut compenser l'erreur. |
||||
Décalage d'ADCG |
+0,01%/24 heures (sans réchauffage), le décalage de la température est aléatoire, il n'est pas possible pour être compensé, après le réchauffage pendant 5 minutes, la valeur est +0,005%/24 heures |
||||
Terminal de sortie de DAC |
terminal 2 |
||||
Résolution de DAC |
12bit, exactitude efficace 10bit |
||||
DAC a produit la capacité de chargement |
>=2K Ω |
||||
Retard déclenché externe de verrou |
moins que 1uS |
||||
Profondeur déclenchée externe de verrou |
les données de 1200 groupes, chaque données terminales du verrou 8 CDA de groupe et 1 côtelette de temps, l'espace sont 1ms. |
||||
Condition de travail |
Environnement de stockage |
-20~80℃, sans condensation ou huile, accélération moins que 2G |
|||
Environnement de travail |
0-40℃ sans condensation ou huile, accélération moins que le dispositif de refroidissement à l'air 1G serait exigé si la température d'environnement est au-dessus de 3540℃, le flow>40L/min. |
||||
Paramètres mécaniques |
Boîte de peinture d'isolement en métal, sans des fans. |
||||
Niveau de protection d'IP : IP-55 |
