    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: UNIMETRO
    Numéro de modèle: Outil VMM

    Conditions de paiement et expédition:

    Quantité de commande min: 1
    Détails d'emballage: Affaire bois
    Délai de livraison: 15 jours de travail
    Conditions de paiement: T/T.
    Capacité d'approvisionnement: 10 par mois
    Contactez maintenant
    Description de produit détaillée
    Objets de couleur foncée ou de noir: Gris et noir voyage d'axe des abscisses: 80 mm
    voyage d'axe des ordonnées: 60 mm Gamme de mesure d'axe de Z: 60 mm
    appareil photo: caméra du pixel HD du pixel HD camera/5M de 2M (Optionsl) Exactitude de mesure: X~Y, (2.5+L/100) le µm, L est la longueur mesurée



    Machine visuelle de fraisage de mesure de vision de système de mesure d'outil système d'inspection d'outil





    Application de produit

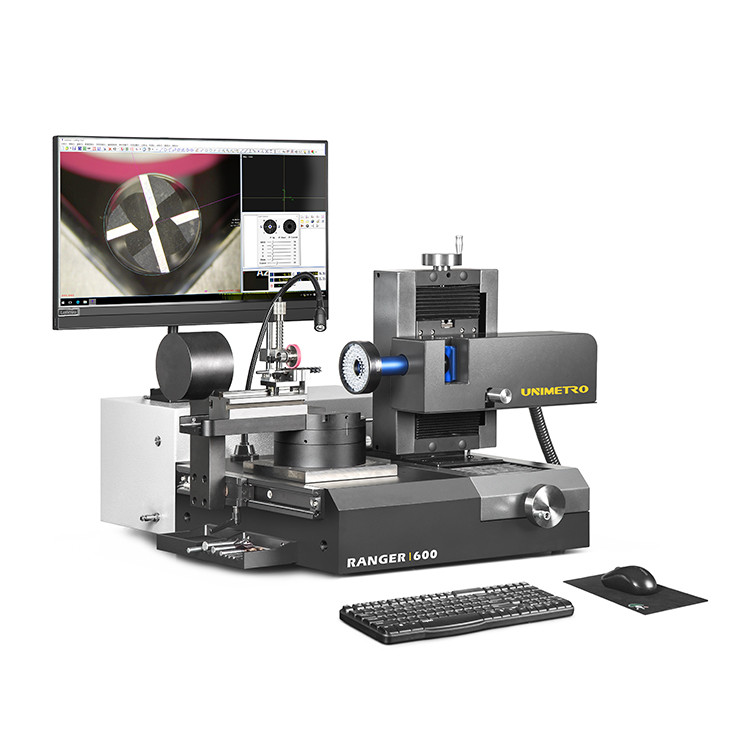

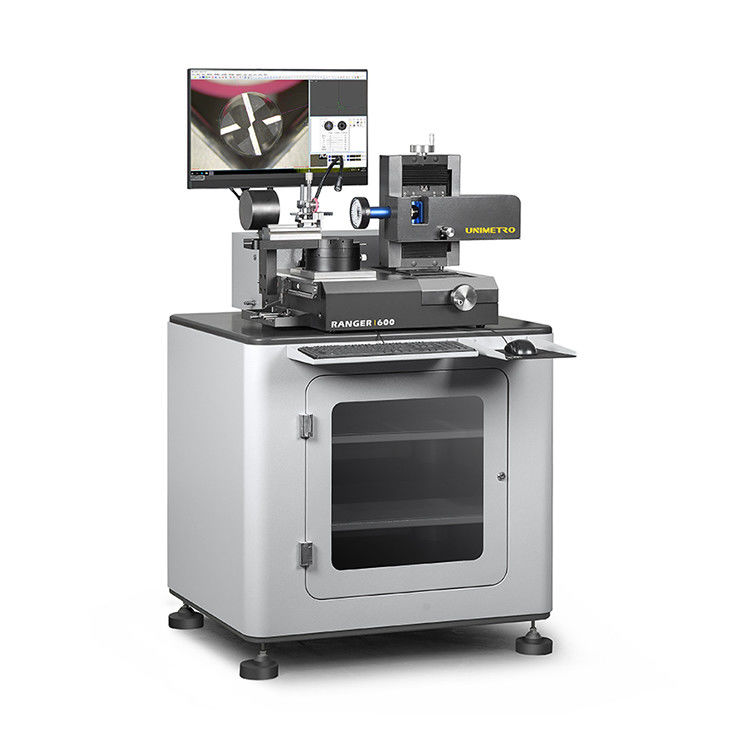

    Le système d'inspection d'outil d'UNIMETRO RANGER600 est la machine de mesure universelle pour des exercices, des coupeurs de fraisage et des compteurs et des fraises sous le système illuminating flexible. Grâce au design compact et à la grande stabilité, Le RANGER600 peut être utilisée dans la salle de métrologie, contrôle de r3ception, ou directement dans la production. Le système d'inspection de l'outil RANGER600 est configuré avec le logiciel de mesure universel de SMARTOOL, qui lui fait le meilleur instrument pour tous les types d'outils de coupe en métal, à partir de la vérification rapide des critères simples, tels que la découpe ou les angles externes, au contrôle complet des géométries d'outil spécial. Les utilisateurs peuvent facilement réaliser un processus de mesure de PUT-MEASURE-ANALYSE avec le RANGER600.

    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides



    Conception avancée



    --Conception ergonomique et construction solide.
    --Le serrage d'image de HD et la combinaison d'affichage, également niveau de rapport optique de microscope est facultatif.
    --Bloc stable et précis de V pour se tenir et alignement faciles d'outils.
    --L'angle de mesure fixe mécanique de 0 degrés et 90 degrés sont disponibles sur l'étape rotatoire.
    --L'encodeur de grande précision est enfoncé dans la table rotatoire, offre l'emplacement précis d'angle pour des utilisateurs.

    --Lumière programmable d'anneau de la section multiple LED pour l'illumination extérieure, aussi comprenant l'éclairage de découpe et la lumière auxiliaire d'angle libre pour des fonctionnalités standard.
    --Le logiciel de mesure de SMARTOOL offre la fonction de mesure spécifique pour des outils de coupe.
    --La détection de bord automatique, mesure rapide d'angle avec le réticule, fonctions de comparaison d'élément de DAO sont disponible.
    --Le résultat de mesure a rapidement produit POUR EXCELER le rapport de dossier ou le dossier de DAO.
    --Le système TOUT-EN-UN de PC rend la machine plus stable.



    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides

    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides


    Spécifications



    CARACTÉRISTIQUES POUR L'EXCAVATRICE DE CHENILLE DE 25 TONNES

    Voyage d'axe des abscisses

    80mm

    Voyage d'axe des ordonnées

    60mm

    Gamme de mesure d'axe de Z

    60mm

    Diamètre maximum d'outil

    50mm

    Longueur maximum d'outil

    300mm

    Distance de fonctionnement

    90mm

    Lentille

    zoom bosselé par 0.7-4.5X

    Caméra

    caméra du pixel HD du pixel HD camera/5M de 2M (Optionsl)

    Résolution linéaire d'échelle

    0.0001mm

    Rapport optique

    12.6X~79.2X/25.2X~158.4X (facultatif)

    Champ visuel

    27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (facultatif)

    Exactitude de mesure

    X~Y, (2.5+L/100) le µm, L est la longueur mesurée

    PC

    Système TOUT-EN-UN de PC, OS de Windows 10, avec 24" moniteur d'affichage à cristaux liquides

    Illumination

    lumière d'anneau de 8 sections LED, lumière de découpe et lumière auxiliaire flexible, tous les contrôle de logiciel et programmable.

    Format d'entrée

    Dossiers de DXF

    Format de sortie

    EXCEL, DXF

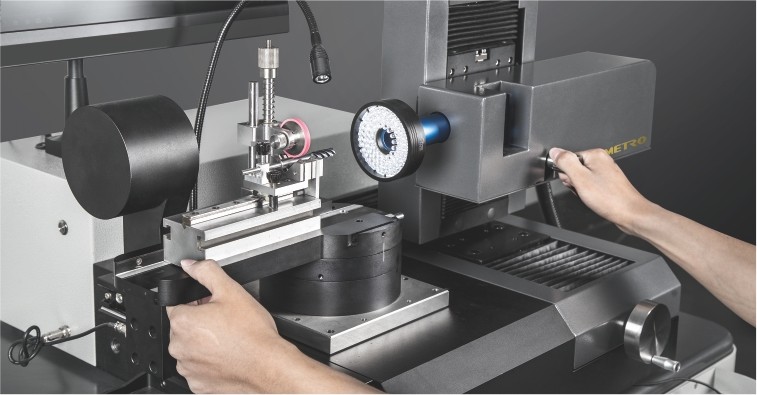

    Mesure multiple d'angles



    Pour des outils plus rapides et plus précis pêchez l'emplacement pendant le processus de mesure, la table rotatoire des offres RANGER600 2 angles fixes mécaniques, 0 degrés et 90 degrés. Aux 0 degrés placez les utilisateurs peuvent mesurer l'extrémité d'outil, extrémité d'outil - axe central, extrémité d'outil - affrontent l'angle, etc. Et 90 degrés de position est disponible pour l'angle d'hélice, l'angle avant axial, le premier angle arrière, le deuxième angle arrière et incliner l'angle de bord, etc.
    Si l'autre emplacement d'angle est exigé, les utilisateurs peuvent également employer l'encodeur précis qui est enfoncé dans la table rotatoire pour obtenir. La lecture d'angle est affichage dans le logiciel.



    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides
                          0 degrés 45 degrés 90 degrés




    Accessoires standard



    Lumière libre d'auxiliaire d'angle

    Une lumière supplémentaire dimmable est disponible sur un bras flexible. Quelles aides les utilisateurs pour obtenir des gens du pays augmentent l'image.
    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides

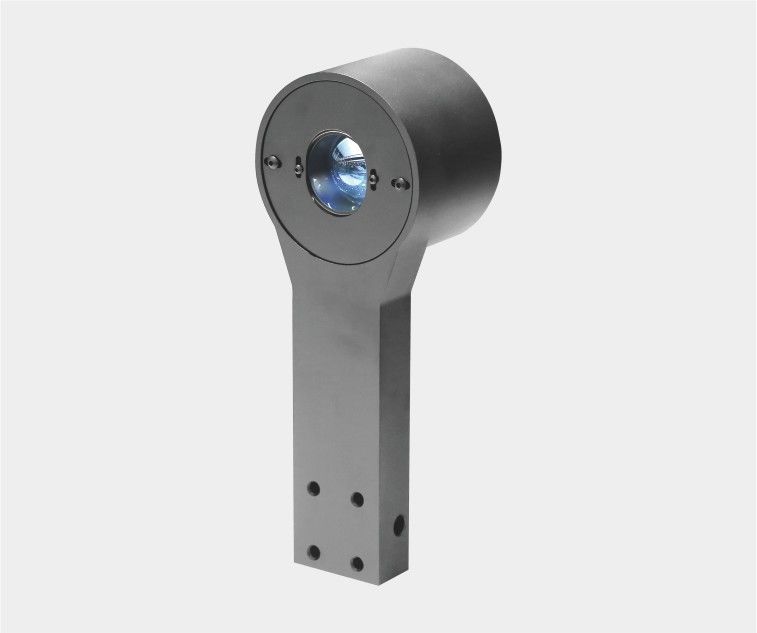

    Module léger de découpe

    Le RANGER600 inclut un module léger parallèle de lumière de la découpe LED de chemin, qui est mobile le long de la direction d'axe des abscisses, des offres la meilleure image et le tranchant de l'objet regardent à l'utilisateur en mesurant la découpe de l'outil.

    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides

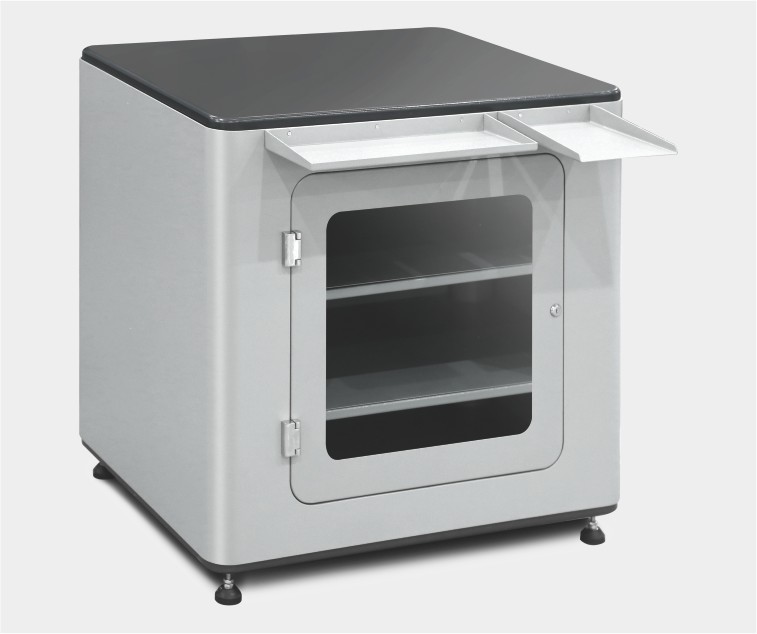

    Table basse

    Le poste de travail debout solide avec l'espace mémoire pratique et d'ouvert-vue pour le stockage des matériaux et des outils.
    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides

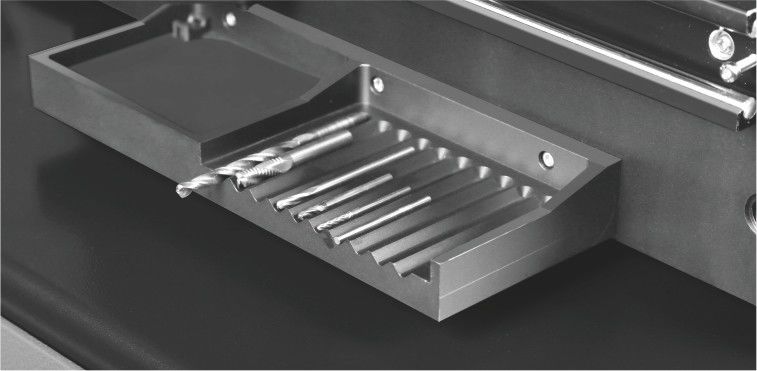

    Support d'outils

    Un support d'outils de section de multiple est enfoncé sur le côté de la machine. Les utilisateurs peuvent tenir tous les outils pour que la préparation évite la confusion.

    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides




    Logiciel de mesure de SMARTOOL


    Principaux outils de coupe mesurant la solution

    Les outils de coupe de SMARTOOL mesurant le logiciel est développés ont basé sur la technologie de mesure optique et numérique de grande précision, elle est facile et intuitive pour fonctionner et offre de nombreux de mesure et d'évaluation algorithmes spécifiquement pour des outils construits ou affilés dans des affaires de meulage.

    Vues pointues et contrastées à tout le rapport optique. Allmagnification sont calibrés.
    Le niveau de bourdonnement élevé permet l'analyse même des plus petits détails extérieurs ou l'inspection des micro-outils.
    Le logiciel intuitif et facile-actionnant interface-pour l'application rapide et facile de mesure, toutes les touches de fonction et le panneau d'opération sont graphique, et la fonction de détection automatique de bord aide à éliminer la différence de mesure de résultat de différents opérateurs.
    Le commutateur libre entre la vue d'image d'obiect et les vue-utilisateurs en temps réel de courbe de découpe peuvent obtenir l'observation et mesurer les bords maximum des outils pendant le processus tournant dyamic. Le calibrage et la compensation avancés par offres avancés de logiciel de calibrage et de processus-le SMARTOOL de compensation fonctionnent, augmentent fortement l'exactitude de la mesure.

    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides




    Principales caractéristiques



    Opération facile

    Affichage d'image de haute résolution et interface graphique d'opération. Tous les touches et panneau de commande de fonction sont montrés sur la fenêtre de logiciel.



    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides





    Vue en temps réel dynamique de courbe

    Le logiciel offre le bord en temps réel détectant la vue de courbe, fait le bord analyser et mesurant plus intuitif et clair. Les utilisateurs peuvent commuter au mode de vue de courbe à tout moment pendant le processus de mesure.



    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides





    Angle rapide mesurant avec retical

    Le réticule montré dans le secteur d'image du logiciel de SMARTOOL peut librement rotatif et montrer des angles. Les utilisateurs peuvent réaliser l'angle rapide mesurant facilement à l'aide du retical pour la comparaison de bord.



    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides





    Comparaison de DAO

    Le logiciel de mesure de SMARTOOL soutient la fonction de comparaison de DAO. Les utilisateurs peuvent directement entrer le dessin de DAO de l'outil dans le logiciel comme référence, et comparent la vraie image au dessin pour évaluer les géométries des outils de coupe.

    Capacité de mesure.



    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides




    Capacité de mesure



    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides
                       Angle arrière d'angle avant axial d'angle d'hélice premier



    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides
                             Angle en second lieu arrière inclinant l'angle de bord





    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides
                         Extrémité d'outil d'extrémité d'outil - extrémité d'outil d'axe central - angle avant



    Machine de fraisage de mesure de vision d'outil système d'inspection d'outil avec 24" moniteur d'affichage à cristaux liquides
                                 Premiers angle arrière d'angle deuxièmes arrière
