Machine complètement automatique de mesure de vision de carte PCB avec la sonde de contact

Informations de base
Lieu d'origine: La Chine
Nom de marque: Unimetro
Certification: CE ISO
Numéro de modèle: HE652
Quantité de commande min: 1set
Prix: usd32500-usd37500/set
Détails d'emballage: cas en bois
Délai de livraison: 15days
Conditions de paiement: T/T
Capacité d'approvisionnement: 30 ensembles par mois
Détail Infomation
Dimension: 1700*1180*1750mm Poids net: 1500kg
Voyage de X/Y: 500x600 Exactitude: ≤3+L/200um
Répétabilité: 3um
Surligner:

Machine de mesure de vision de carte PCB

,

Machine complètement automatique de mesure de vision

,

Machine de mesure de vision de sonde de contact


Description de produit

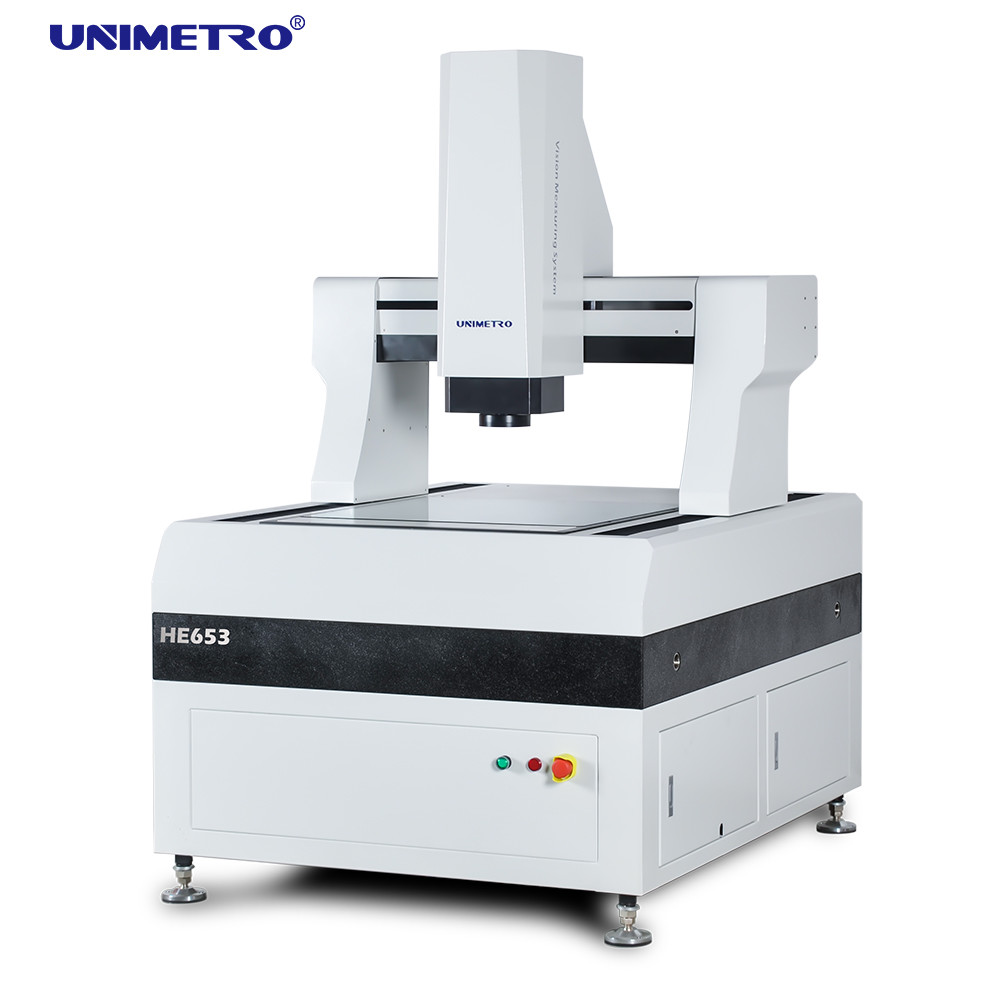

Machine complètement automatique de mesure de vision de carte PCB avec la sonde de contact





IL le type de grande précision systèmes de portique de série de mesure visuels combine de grande précision et le rendement élevé, offre la grande vitesse mesurant le géométrique, éléments, de différents genres de pièces. LUI que la série est très utilisée varie dedans des industries et des produits comme carte PCB, stratifié, verre de protection, modules d'affichage à cristaux liquides, et matériaux d'isolation plaqués de cuivre etc.

L'analyse par éléments finis est présentée dans le processus concevant du IL série, assure la rigidité élevée et la structure mécanique précise. La base de machine emploie le type mobile structure de pont de cadre fermé, qui est simple et offre la capacité de chargement élevée et la meilleure représentation de mouvement.

Machine complètement automatique de mesure de vision de carte PCB avec la sonde de contact 0






Machine complètement automatique de mesure de vision de carte PCB avec la sonde de contact 1

Caractéristiques de machine de mesure de vision de carte PCB :
>> La structure mobile de portique et l'objet est fixée en mesurant ;
>> Contrôle en circuit fermé complètement automatique de commande numérique par ordinateur de quatre axes, mesure complètement automatique ;
>> base et poutre de granit de 000 catégories, stable et fiable ;
>> Règle discordante ouverte avec la résolution de 0,1 um, de haute précision et de bonne stabilité ;
>> Rail de guide linéaire de précision, vis de meulage de boule de catégorie et moteur servo à C.A. de Panasonic assurer la stabilité de placer l'exactitude du système de mouvement de machine ;
>> Caméra couleur de haute résolution pour répondre aux exigences de l'observation claire et de la mesure stable ;
>> le zoom 6.5x automatique continu, bourdonnement automatique précis, une correction de pixel est assez ;
>> 5 la source lumineuse de surface de la zone LED de l'anneau 8 et le parallèle programmables LED de transmission contournent le système de source lumineuse peuvent réaliser l'ajustement de niveau de l'éclat 256 intelligemment ;
>> La sonde de contact importée est configurée réaliser la mesure 3D ;
>> Le logiciel automatique de mesure de l'image Immeasuring4.2 avec des droits de propriété indépendants est fourni comme norme, qui est puissante et facile à utiliser ;



Machine complètement automatique de mesure de vision de carte PCB avec la sonde de contact 2

Notre machine de mesure de vision de carte PCB a le logiciel puissant à soutenir.

Avec le logiciel de mesure composé de RationalVue d'Externe-rangée, ULTRA la série est capable pour offrir la fonction de mesure du composé 2D/3d puissant ;

▶Simple et facile pour comprendre l'interface d'opération rend la mesure plus simple et efficace ;

▶Un programme automatique de mesure peut être placé pour accomplir la mesure en lots efficacement et rapidement.





Machine complètement automatique de mesure de vision de carte PCB avec la sonde de contact 3



Nos détails de machine de mesure de vision de carte PCB sont aussi au-dessous des expositions de diagramme :



Nom de produit Systèmes de mesure visuels complètement automatiques
Modèle IL 652 HE862 HE1080 HE1210 HE1512 HE1812
X, voyage de Y (millimètres) 500*600 600*800 800*1000 1000*1200 1200*1500 1200*1800
Voyage d'axe des z (millimètres) 200 (peut être augmenté selon les conditions des clients)
Capacité de charge approximativement 35 kilogrammes
Dimension (millimètres) 1700*1180*1750 1700*1280*1750 1900*1480*1750 2100*1680*1750 2500*1880*1750 2700*1880*1750
Poids (kilogrammes) 1500 1800 2900 3200 4400 4800
Résolution 0.5μm (0.1μm pour l'option)
Caméra appareil photo numérique de 2M HD GIGA
Zoom rapport optique automatique professionnel de zoom de zoom : 1~10X
Rapport optique visuel 18~195X
(Selon les différents modèles de la caméra choisie, son rapport optique changera ; le rapport optique réel est sujet aux données mesurées)
Champ de vision 8.1~1.3mm
(Selon les différents plans assortis de la caméra et de la lentille, le champ visuel changera en conséquence, et le champ visuel réel est sujet aux données mesurées)
Accuracy* μm du ≤ (3+L/200)
Illumination Illumination programmable de surface de 5 sections LED de l'anneau 8
(40 sections sonnent la lumière, la lumière coaxiale, la lumière multicolore mobile d'anneau pour l'option)
