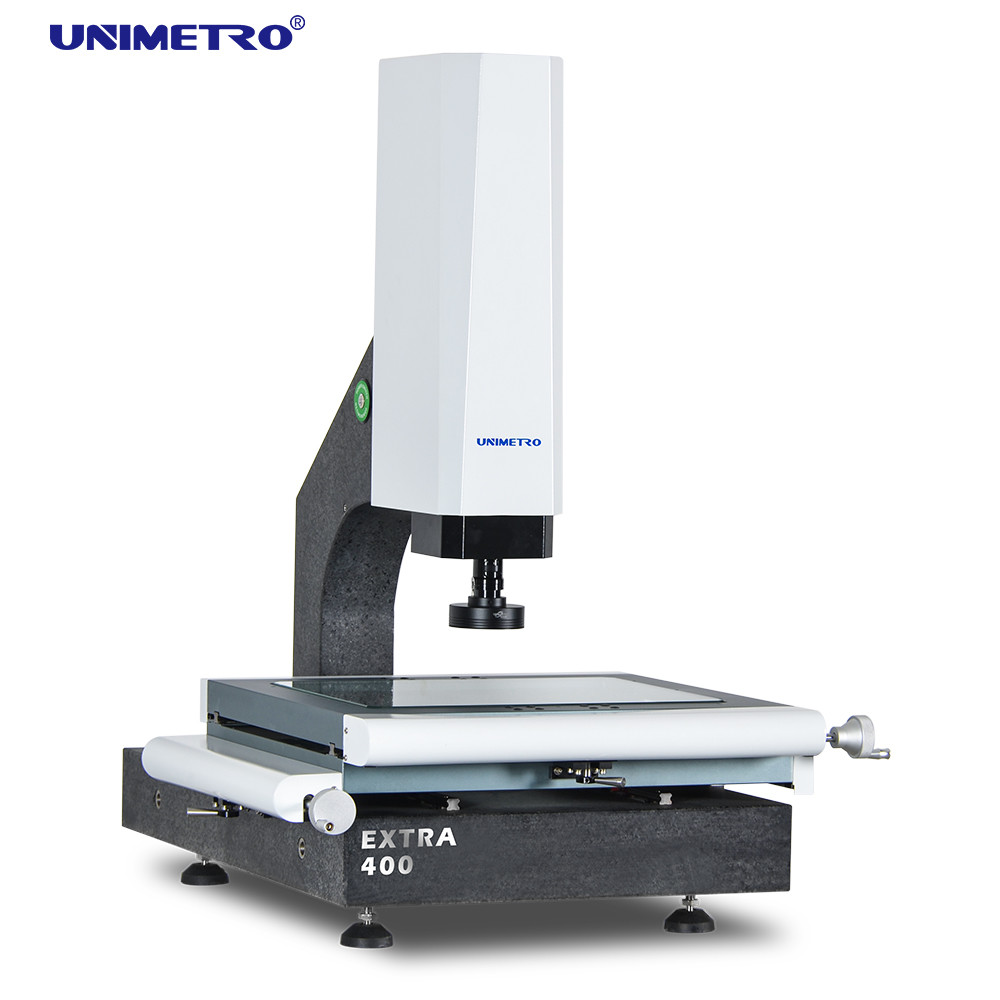

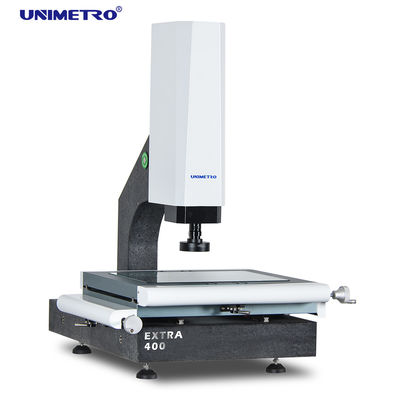

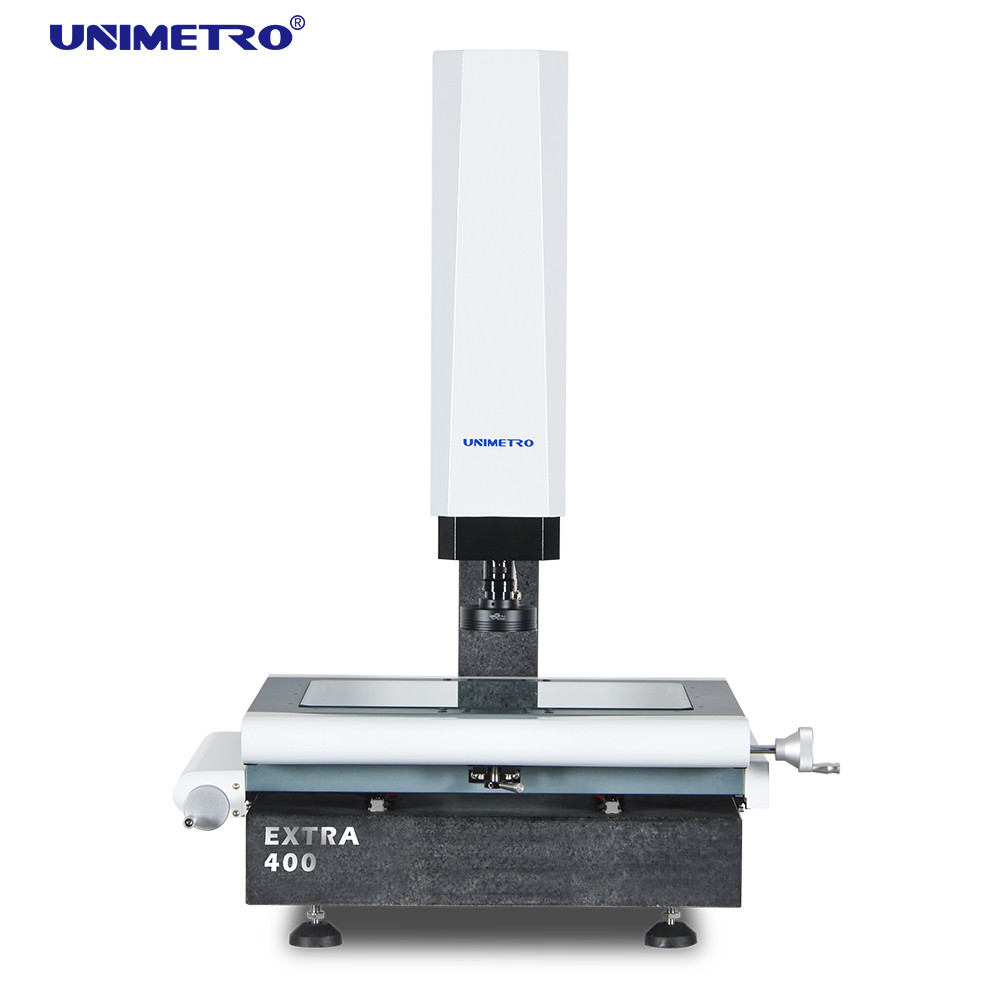

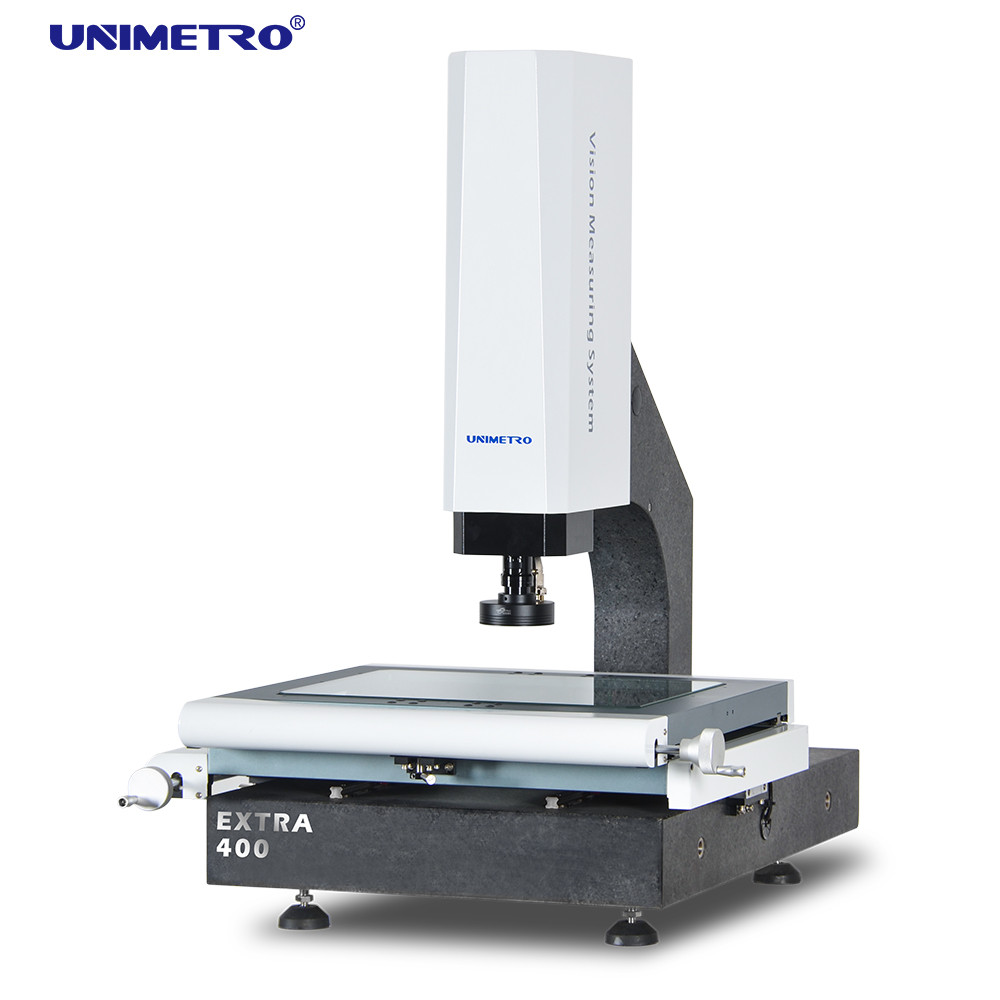

Machine semi automatique Vmm 2.5μM Repeatability de mesure de vision

Informations de base
Lieu d'origine: La Chine
Nom de marque: Unimetro
Certification: CE ISO
Numéro de modèle: E300
Quantité de commande min: 1set
Prix: usd5460-usd6300usd/set
Détails d'emballage: cas en bois
Délai de livraison: 15days
Conditions de paiement: T/T
Capacité d'approvisionnement: 30 ensembles par mois
Détail Infomation
Dimension: 600*740*980mm gamme de mesure: 300*200*200
Exactitude de mesure: 2.5+L/100 Poids: 190kg
Répétabilité: 2.5μm
Surligner:

Machine semi automatique de mesure de vision

,

Machine Vmm de mesure de vision

,

Machine 2.5μM Repeatability de mesure de vision


Description de produit

Machine semi-automatique du matériel d'essai de vision de sonde de grande précision de contact vmm

Notre machine de mesure de vision a au-dessous de la caractéristique :
Base de granit et colonne, excellente stabilité ;
►L'axe des z adopte le système de contrôle de guide linéaire à haute précision et de moteur servo pour réaliser la focalisation automatique, pour éliminer l'erreur de la focalisation artificielle, et améliore l'exactitude et la stabilité de mesure ;
►L'étape en aluminium de travail, font le contrôle de mouvement réagissant rapidement et flexible ;

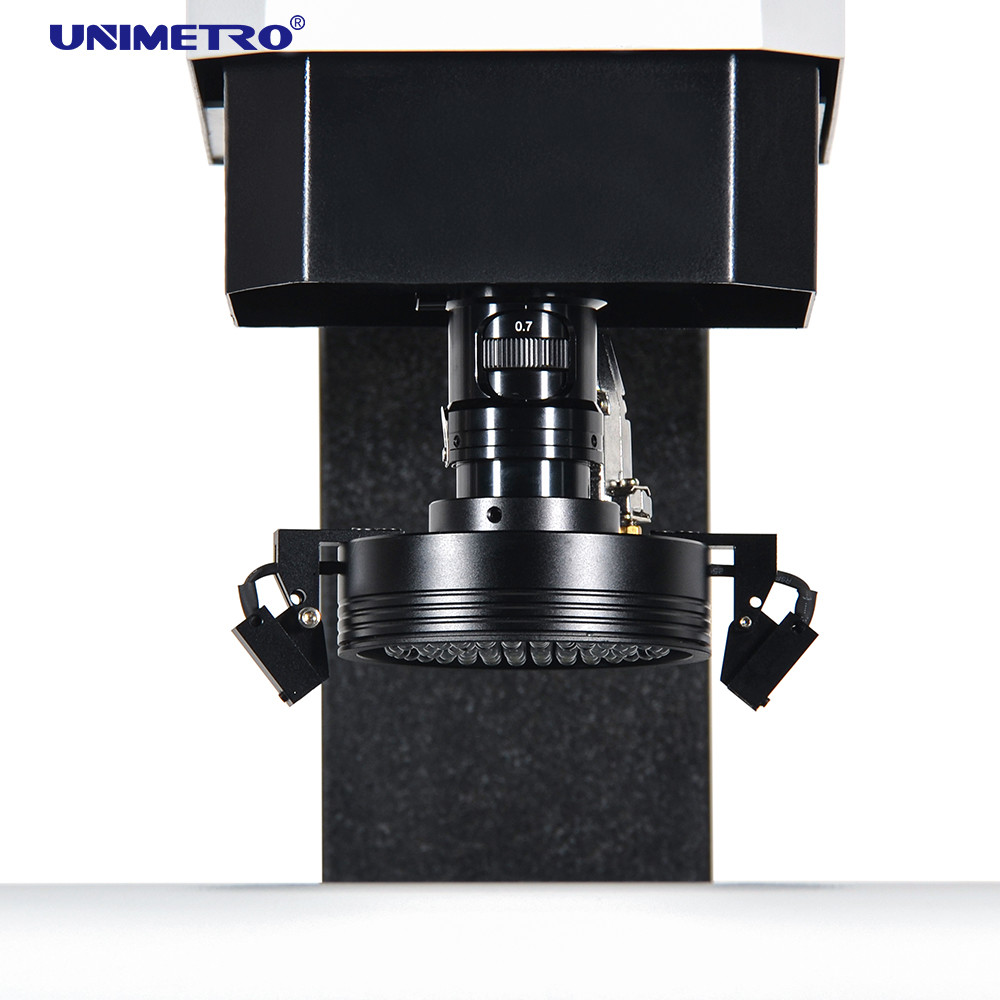

►3 la source lumineuse de surface programmable de la section LED de l'anneau 4, le parallèle LED de transmission contournent le système de source lumineuse, et le module léger intégré d'ajustement du logiciel peut librement commander l'éclat de la lumière dans 3 anneaux et 4 zones.


Configuration de Hardeare

  Machine semi automatique Vmm 2.5μM Repeatability de mesure de vision 0
Les configuations de notre matériel d'essai de vision sont en tant que ci-dessous :
3 échelles linéaires de résolution de l'axe 0.5um
●Fonction automatique de foyer de haute performance
●Compatible avec la sonde de contact de Renishaw
●Étape en aluminium de travail et anodisation dure
●3 contrôle de logiciel de lumière d'anneau de la section LED des anneaux 8 et programmable
●Le chemin léger parallèle LED contournent le contrôle léger de logiciel et programmable
●appareil photo numérique du pixel HD de 1.2M
●Boîte de contrôle intégrée de noyau
●Contrôle motorisé par axe de Z
●Manière linéaire de guide de HIWIN
●Générateur d'impulsion manuel pour le contrôle de mouvement d'axe de Z
●Avec des indicateurs de laser du positionnement et de la focalisation auxiliaires

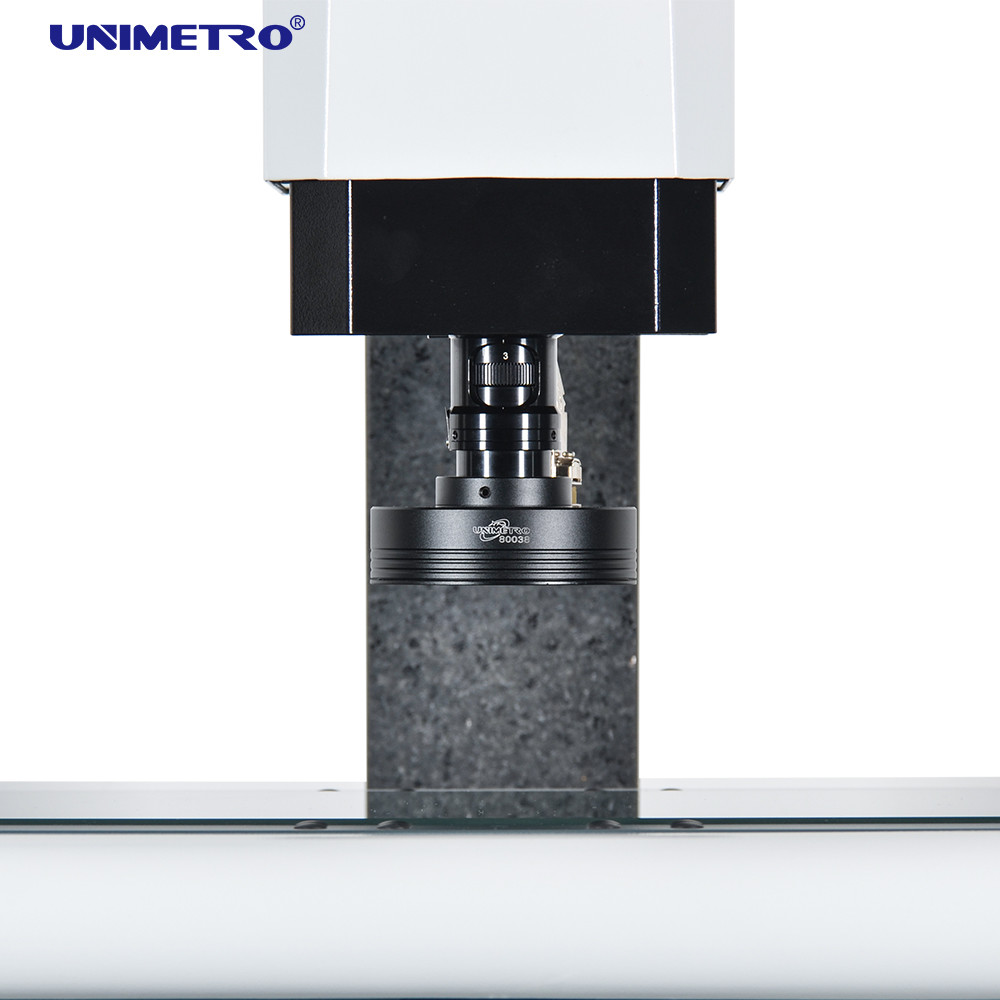

●zoom 0.7-4.5X bosselé manuel avec le capteur de retour de signal de rapport optique


Caractéristiques de logiciel

Machine semi automatique Vmm 2.5μM Repeatability de mesure de vision 1
Nos machines de mesure de vision peuvent ajouter la sonde pour réaliser la fonction 3d
Calibrage facile
●Contact multiple d'angle
●Arrangement rapide de système de coordonnées
●Compatible à en trait plein des stylis de Renishaw
●Module de DAO soutenu (facultatif)
●sortie 3D de dessin
●Sonde d'étoile compatible
●mesure de la dimension 3D
●Mesure de cartel de sonde d'image et de contact
●Support de sonde soutenu (facultatif)


Paramètres

Notre paramètre de machines de mesure de vision sont aussi au-dessous des expositions de diagramme :

Modèle FRAIS SUPPLÉMENTAIRES 200 FRAIS SUPPLÉMENTAIRES 300 FRAIS SUPPLÉMENTAIRES 400 FRAIS SUPPLÉMENTAIRES 500
Dimension (millimètre) (L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
Chaîne de mesure (millimètre) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Exactitude de mesure (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Répétabilité (μm) 2,5 2,5 2,5 3
Poids (kilogrammes) 140kg 190kg 240kg 290kg
Image et mesure CCD 200mm (peut être augmenté selon les conditions des clients)
Lentille Zoom bosselé manuel du zoom 0.7-4.5X/Auto 1-10X
Rapport optique 18-195X (pour la référence seulement. Avec la caméra et la lentille différentes le rapport optique sera différent. )
Champ visuel 8.1~1.3mm
Distance de fonctionnement 108mm
Résolution linéaire d'échelle 0,5 μm (0.1μm pour l'option)
Système d'entraînement Conrol manuel de X, d'axe des ordonnées, contrôle fermé de commande numérique par ordinateur d'axe de Z et funtion de FOYER d'AUTU disponibles
Illumination Lumière extérieure d'anneau programmable de 4 sections LED, lumière parallèle de découpe de LED, lumière d'anneau de 8 sections LED, coaxiale, pour l'option



Fonction de logiciel

Machine semi automatique Vmm 2.5μM Repeatability de mesure de vision 2



INSPECTEZ le LOGICIEL de MESURE de la VISION 3D
Dossier et mesure de DAO d'entrée
●Pièces rangée et mesure de macro
●Mesure automatique de foyer et de taille
●La fonction de navigation aide le repérage rapide
●Fonction de mesure géométrique puissante
●Rapports multiples de données et fonction de sortie graphique de données
●Programme utilisateur flexible
●Création des éléments de référence
●Bord puissant détectant la fonction
●Accessoires externes multiples de soutien
●Calcul automatique de la tolérance géométrique d'éléments
●Production compliquée de mesure rapidement et commodément





L'information de l'entreprise

Machine visuelle de mesure
Machine visuelle de mesure
Machine visuelle de mesure
Machine visuelle de mesure

Notre Client&Agent

 Machine visuelle de mesure
Machine visuelle de mesure
FAQ
Machine visuelle de mesure  Q1 : Êtes-vous une usine ou une société commerciale ?
Machine visuelle de mesure  A1 : Nous sommes une usine et te donner la réponse la plus rapide en 24 heures.
Machine visuelle de mesure  Q2 : Quelle est votre société principalement dedans ?
Machine visuelle de mesure  A2 : Nous devons principalement produire la machine de mesure de vision, machine de mesure du même rang, fixturesetc de CMM&VMM.
Machine visuelle de mesure  Q3 : Comment choisir les spécifications appropriées ?
Machine visuelle de mesure  A3 : Tant que vous nous dites la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillerait de l'instrument de mesure des caractéristiques appropriées.
Machine visuelle de mesure  Q4 : Acceptez-vous le service adapté aux besoins du client ?
Machine visuelle de mesure  A4 : Soyez sûr ! Nous pouvons fournir non seulement les machines typiques, mais également les machines adaptées aux besoins du client aux besoins du client.
Machine visuelle de mesure  Q5 : Quelle est votre période de garantie ?
Machine visuelle de mesure  A5 : Notre période de garantie de produit est de 1 an. Notre qualité du produit est très stable, et nous avons
amélioré beaucoup sur quelques pièces cassables. Vous pouvez reposer assurément de notre qualité du produit.
