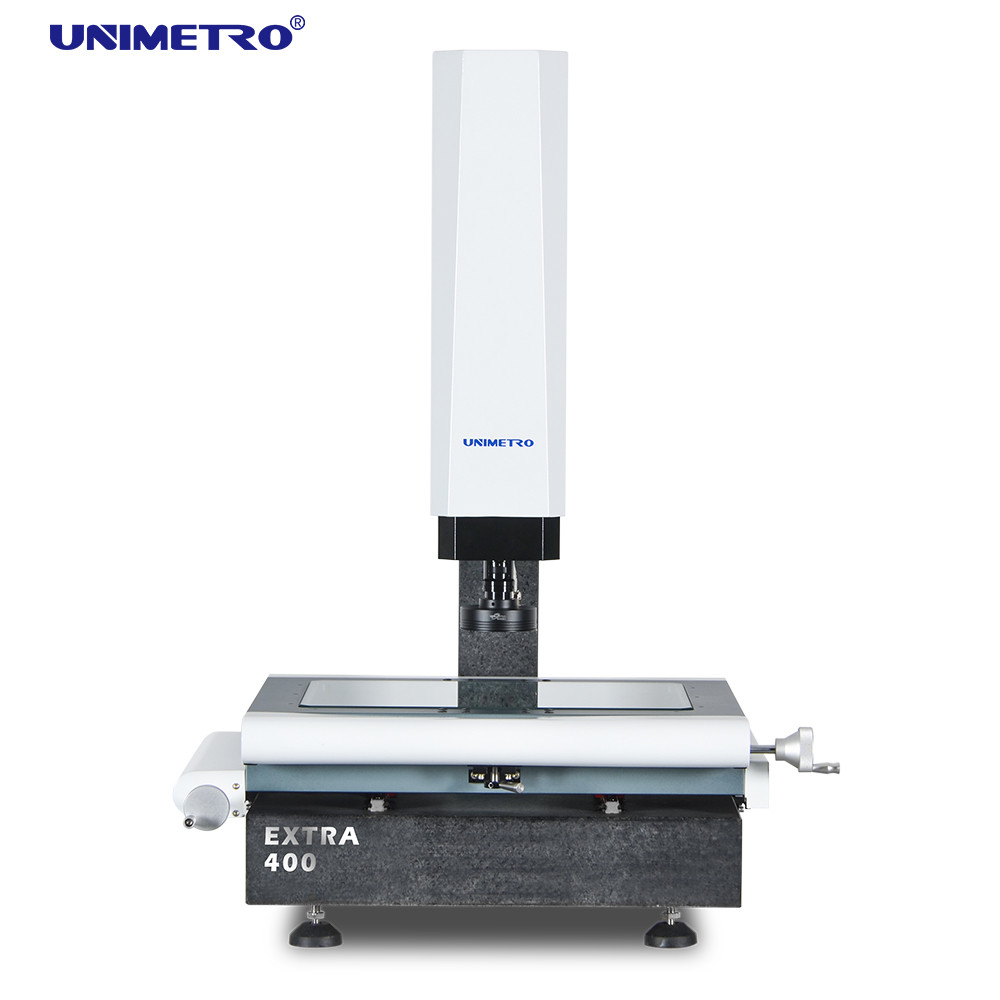

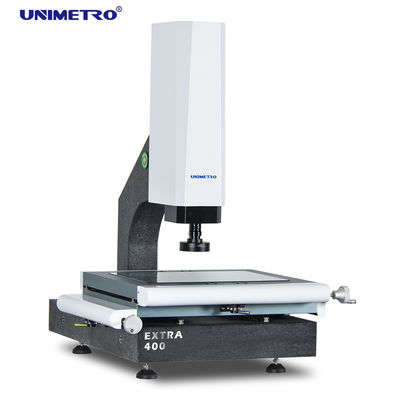

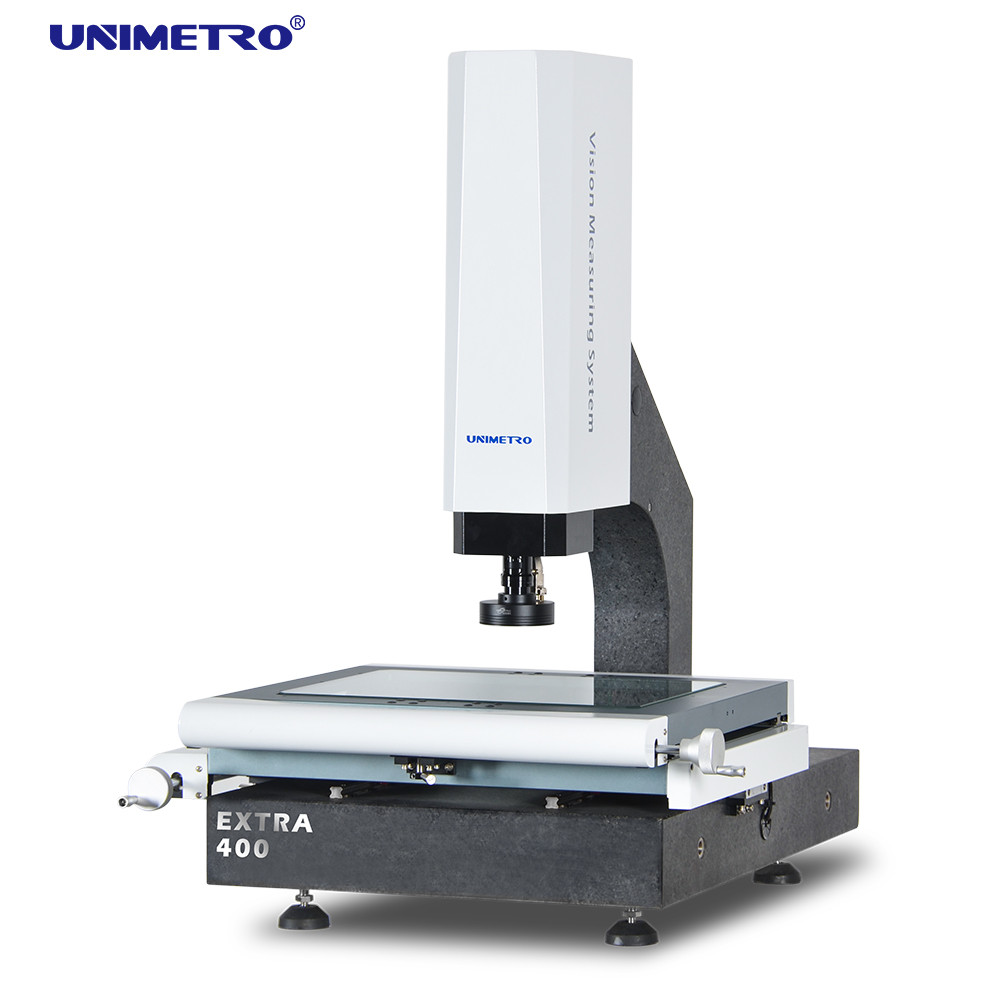

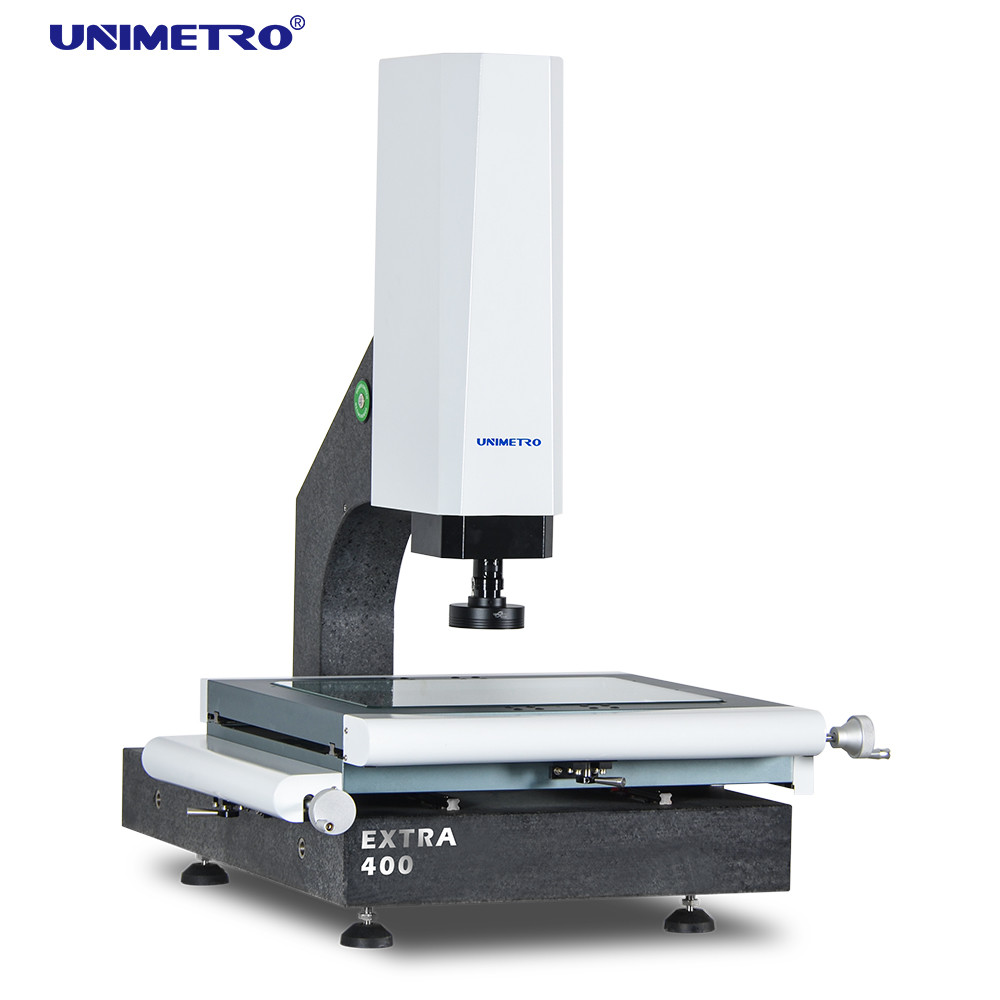

Machine de mesure visuelle LED haute précision, contrôle de mouvement à réaction rapide (E300)

Notre machine de mesure visuelle à LED présente les caractéristiques suivantes : ► Base et colonne en granit, excellente stabilité ;
► L'axe Z adopte un guide linéaire de haute précision et un système de contrôle par servomoteur pour réaliser une mise au point automatique, éliminer l'erreur de mise au point artificielle et améliorer la précision et la stabilité de la mesure ;
► Plateau de travail en aluminium, rendant le contrôle du mouvement rapide et flexible ;
► Source de lumière de surface LED programmable à 3 anneaux et 4 sections, système de source de lumière de contour LED parallèle à transmission, et le module de réglage de la lumière intégré du logiciel peut contrôler librement la luminosité de la lumière dans 3 anneaux et 4 zones.

Les configurations de notre machine de mesure visuelle à LED sont les suivantes :

● Échelles linéaires à résolution de 0,5 um sur 3 axes
● Fonction de mise au point automatique haute performance
● Compatible avec la sonde tactile Renishaw
● Plateau de travail en aluminium et anodisation dure
● Contrôle logiciel et programmation de l'éclairage annulaire LED à 3 anneaux et 8 sections
● Contrôle logiciel et programmation de la lumière de contour LED à trajet parallèle
● Caméra numérique HD de 1,2 M de pixels
● Boîtier de commande central intégré
● Commande motorisée de l'axe Z
● Guide linéaire HIWIN
● Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z
● Avec des indicateurs laser pour le positionnement et la mise au point auxiliaires

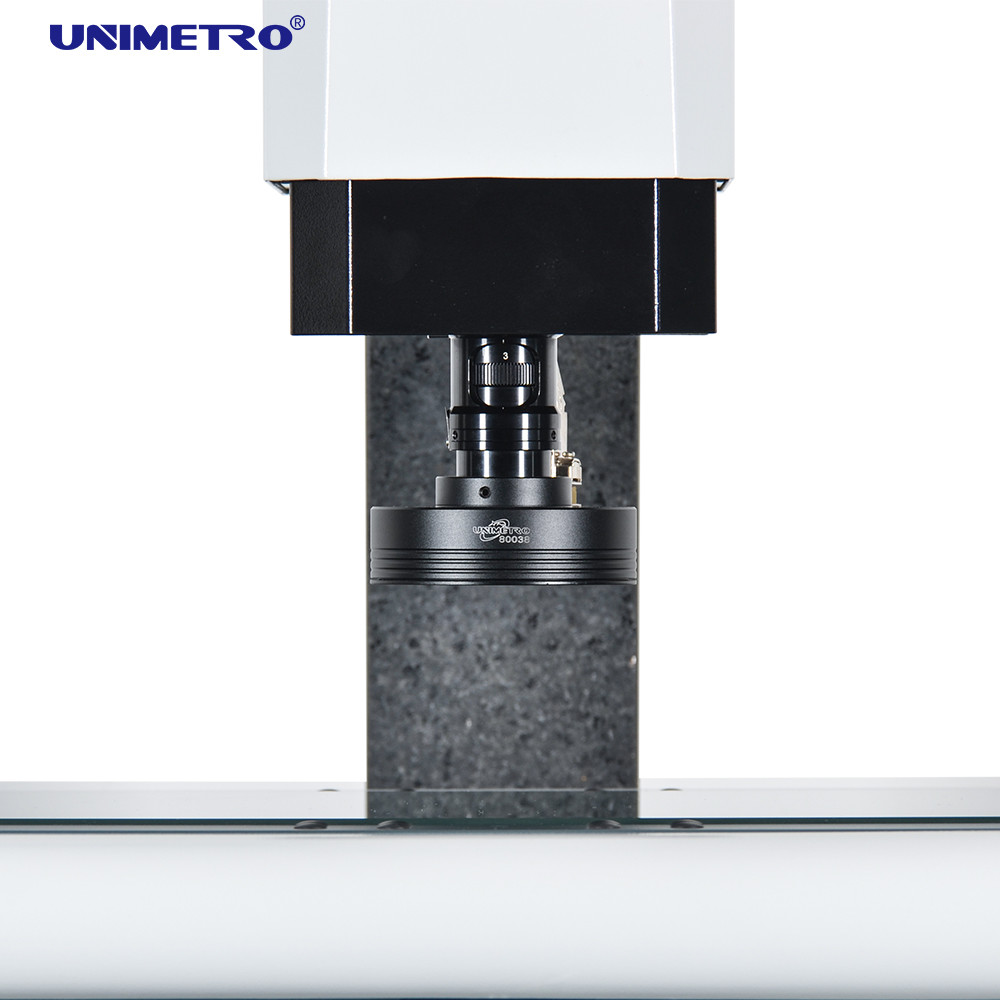

● Objectif zoom denté manuel 0,7-4,5X avec capteur de rétroaction du signal d'agrandissement

Fonctionnalités

● Échelles linéaires à résolution de 0,5 um sur 3 axes
● Fonction de mise au point automatique haute performance
● Compatible avec la sonde tactile Renishaw
● Plateau de travail en aluminium et anodisation dure
● Contrôle logiciel et programmation de l'éclairage annulaire LED à 3 anneaux et 8 sections
● Contrôle logiciel et programmation de la lumière de contour LED à trajet parallèle
● Caméra numérique HD de 1,2 M de pixels
● Boîtier de commande central intégré
● Commande motorisée de l'axe Z
● Guide linéaire HIWIN
● Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z
● Avec des indicateurs laser pour le positionnement et la mise au point auxiliaires
● Objectif zoom denté manuel 0,7-4,5X avec capteur de rétroaction du signal d'agrandissement





Paramètres

Les paramètres de notre machine de mesure visuelle à LED sont indiqués dans le tableau ci-dessous :

Modèle		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Dimensions (mm) (L*l*H)		500*540*930	600*740*980	700*840*980	800*940*980
Plage de mesure (mm) (X*Y*Z)		200*100*150	300*200*200	400*300*200	500*400*200
Précision de mesure (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Répétabilité (μm)		2,5	2,5	2,5	3
Poids (kg)		140kg	190kg	240kg	290kg
Image et mesure	CCD	200 mm (peut être relevé selon les exigences des clients)
	Objectif	Objectif zoom denté manuel 0,7-4,5X/Objectif zoom automatique 1-10X
	Agrandissement	18-195X (À titre de référence uniquement. Avec un appareil photo et un objectif différents, l'agrandissement sera différent.)
	Champ de vision	8,1~1,3 mm
	Distance de travail	108 mm
Résolution de l'échelle linéaire		0,5 μm (0,1 μm en option)
Système d'entraînement		Axe X, commande manuelle de l'axe Y, commande CNC en boucle fermée de l'axe Z et fonction AUTU FOCUS disponible
Éclairage		Lumière de surface annulaire LED programmable à 4 sections, lumière de contour LED parallèle, lumière annulaire LED à 8 sections, coaxiale, en option



Fonction du logiciel

● Entrée du fichier CAO et mesure
● Disposition des pièces et mesure macro
● Mise au point automatique et mesure de la hauteur
● La fonction de navigation aide à une localisation rapide
● Fonction de mesure géométrique puissante
● Rapports de données multiples et fonction de sortie de données graphiques
● Programme utilisateur flexible
● Création d'éléments de référence
● Fonction de détection des bords puissante
● Prise en charge de plusieurs accessoires externes
● Calcul automatique de la tolérance géométrique des éléments
● Mesure rapide et pratique des productions compliquées



Informations sur l'entreprise

Nos clients et agents

FAQ
Q1 : Êtes-vous une usine ou une société commerciale ?
A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Q2 : Dans quoi votre entreprise est-elle principalement spécialisée ?
A2 : Nous produisons principalement des machines de mesure visuelle, des machines de mesure de coordonnées, des montages CMM et VMM, etc.
Q3 : Comment choisir la spécification appropriée ?
A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera sur l'instrument de mesure des spécifications appropriées.
Q4 : Acceptez-vous les services personnalisés ?
A4 : Bien sûr ! Nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées en fonction des besoins du client.
Q5 : Quelle est votre période de garantie ?
A5 : La période de garantie de nos produits est de 1 an. La qualité de nos produits est très stable, et nous avons improved  beaucoup sur certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
