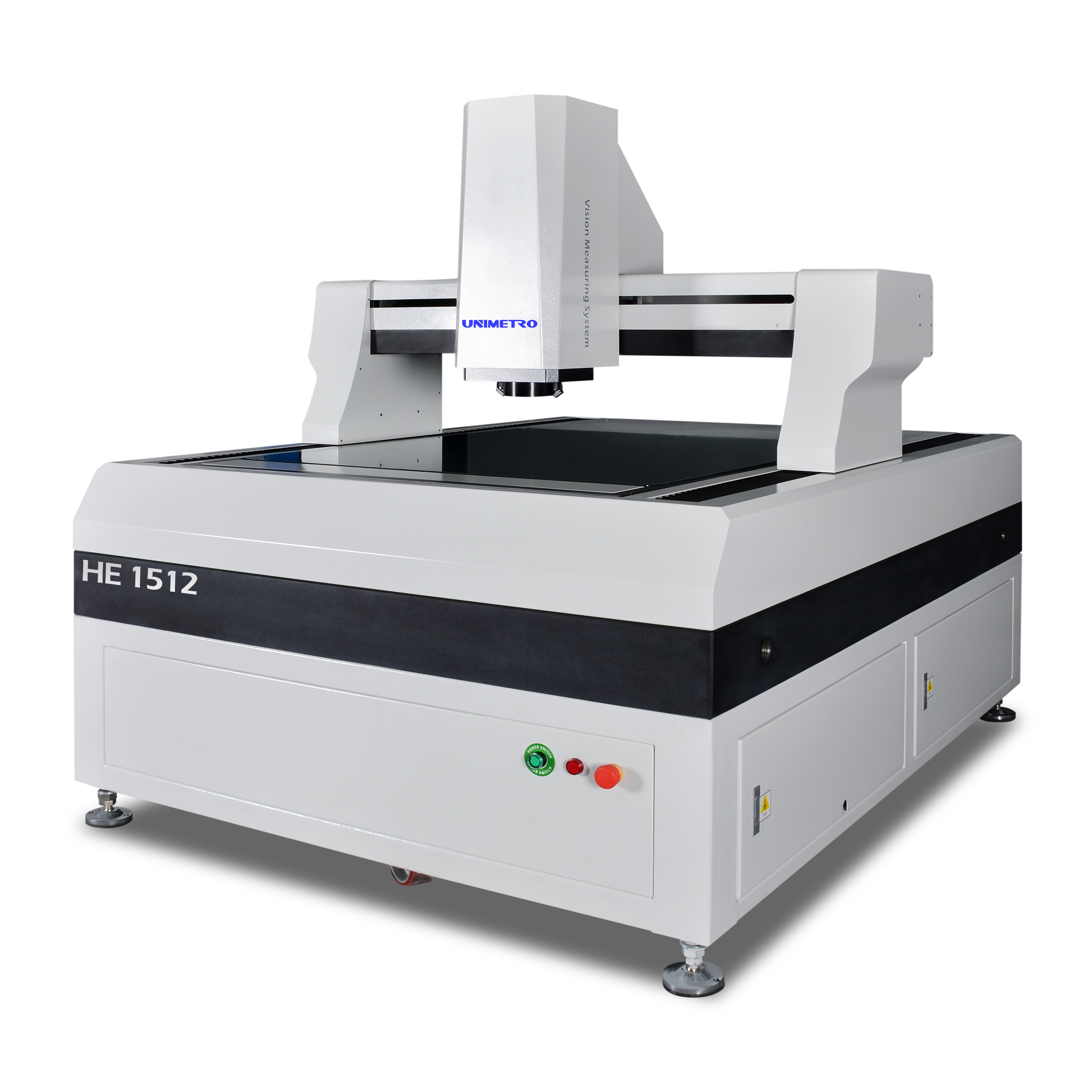

Type résolution linéaire de portique d'échelle du système de mesure d'image 0.5um

Informations de base
Lieu d'origine: LA CHINE
Nom de marque: UNIMETRO
Certification: CE,ISO
Numéro de modèle: IL
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: CAS
Délai de livraison: 20~25days
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10
Détail Infomation
Nom de produit: Système de Measurent d'image Dimension: 2500*1880*1750mm
gamme de mesure: 1200*1500*200mm Exactitude de mesure (um): 3+L/200
Répétabilité (um): moins de 3 Résolution linéaire d'échelle: 0.5um
Système d'entraînement: Contrôle automatique Illumination: 5-ring, 8-zoom LED Ring Light
Surligner:

Type système de portique de mesure d'image

,

système de mesure de l'image 0.5um

,

système de mesure d'image de 8 bourdonnements


Description de produit

Type système de Grantry de base de machine de granit de Measurent d'image


IL série est le dernier grand type système de portique de voyage de Measurent d'image de commande numérique par ordinateur d'UNIMETRO
Il emploie l'original importé de la commande de vis du Japon et la technologie de servocommande, combinée avec notre logiciel automatisé auto-développé de mesure, permet la mesure efficace et précise des morceaux de large volume de travail pour l'inspection et le contrôle de qualité de pièces de précision. Dans les machines, l'électronique, le métal, les plastiques et d'autres industries ont été très utilisés.


Caractéristique de logiciel

•Le logiciel présente le mode de mesure de la « distribution » et de la « récupération », qui facilite l'opération et plus rapidement.
•Software support des langues nationales, aucun besoin d'installer le paquet de langue et le logiciel de changement, ainsi il est facile de localiser.
•Le logiciel du même type sera amélioré pour que libre résolve les inquiétudes de nos clients.
•Le logiciel peut automatiquement identifier les lignes, cercles, tels que des éléments et les mesurer automatiquement.

Paramètre de système de Measurent d'image

Nom de produitSystème complètement automatique de vision pour la machine de mesure
ModèleIL 652HE862HE1080HE1210HE1512HE1812
X, voyage de Y (millimètres)500*600600*800800*10001000*12001200*15001200*1800
Voyage d'axe des z (millimètres)200 (peut être augmenté selon les conditions des clients)
Capacité de chargeapproximativement 35 kilogrammes
Dimension (millimètres)1700*1180*17501700*1280*17501900*1480*17502100*1680*17502500*1880*17502700*1880*1750
Poids (kilogrammes)150018002900320044004800
Résolution0.5μm (0.1um pour l'option)
Caméraappareil photo numérique de 2M HD GIGA
Zoom

rapport optique automatique professionnel de zoom de zoom : 1~10X

Rapport optique visuel

18~195X
(Selon les différents modèles de la caméra choisie, son rapport optique changera ; le rapport optique réel est sujet aux données mesurées)

Champ de vision

8.1~1.3mm
(Selon les différents plans assortis de la caméra et de la lentille, le champ visuel changera en conséquence, et le champ visuel réel est sujet aux données mesurées)

Accuracy*μm du ≤ (3+L/200)
Illumination

Illumination programmable de surface de 5 sections LED de l'anneau 8
(40 sections sonnent la lumière, la lumière coaxiale, la lumière multi mobile d'anneau de couleur pour l'option)



L'information de l'entreprise

Machine visuelle de mesure
Machine visuelle de mesure
Machine visuelle de mesure
Machine visuelle de mesure

Notre Client&Agent

 Machine visuelle de mesure
Machine visuelle de mesure
FAQ
Machine visuelle de mesure  Q1 : Êtes-vous une usine ou une société commerciale ?
Machine visuelle de mesure  A1 : Nous sommes une usine et te donner la réponse la plus rapide en 24 heures.
Machine visuelle de mesure  Q2 : Quelle est votre société principalement dedans ?
Machine visuelle de mesure  A2 : Nous devons principalement produire la machine de mesure de vision, machine de mesure du même rang, fixturesetc de CMM&VMM.
Machine visuelle de mesure  Q3 : Comment choisir les spécifications appropriées ?
Machine visuelle de mesure  A3 : Tant que vous nous dites la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillerait de l'instrument de mesure des caractéristiques appropriées.
Machine visuelle de mesure  Q4 : Acceptez-vous le service adapté aux besoins du client ?
Machine visuelle de mesure  A4 : Soyez sûr ! Nous pouvons fournir non seulement les machines typiques, mais également les machines adaptées aux besoins du client aux besoins du client.
Machine visuelle de mesure  Q5 : Quelle est votre période de garantie ?
Machine visuelle de mesure  A5 : Notre période de garantie de produit est de 1 an. Notre qualité du produit est très stable, et nous avons
amélioré beaucoup sur quelques pièces cassables. Vous pouvez reposer assurément de notre qualité du produit.
