L'OIN a approuvé le grand instrument de mesure d'image de chaîne de mesure

Grand instrument de mesure à haute efficacité d'image de chaîne de mesure/VMM

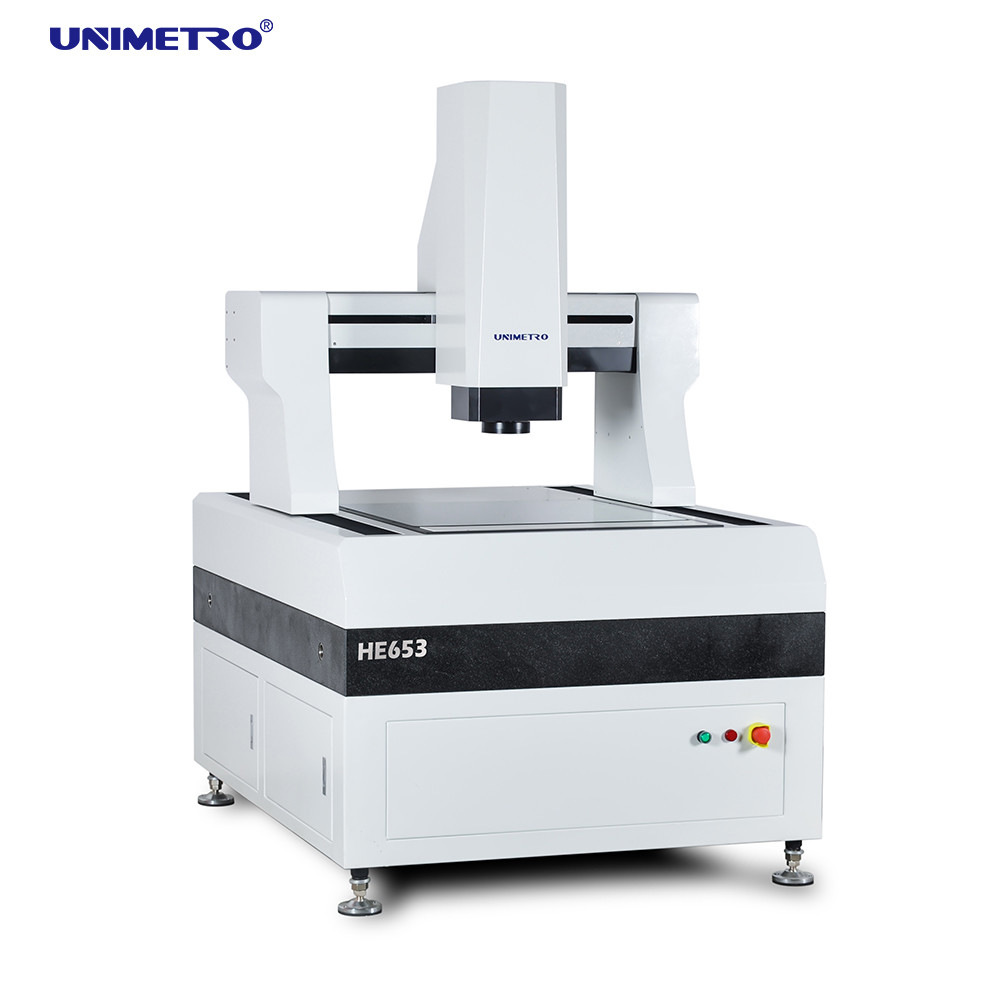

Il type instrument de portique de série de mesure complètement automatique d'image est particulièrement conçu pour la mesure à haute précision et à grande échelle. Elle adopte la structure mobile entièrement fermée de pont pour maintenir le travail de mesure fixe. Elle combine à haute précision et à haute efficacité organiquement pour détecter effectivement les paramètres géométriques de divers produits. Elle est principalement employée dans les industries comme : Carte de carte PCB, stratifié plaqué de cuivre, verre plat, module en cristal liquide, moule de couteau, isolant, tôle de précision et ainsi de suite.

Caractéristiques du matériel

>> la structure mobile adoptée de pont de cadre fermé entier, a fixé l'objet de mesure, la grande portance, et la représentation de bonne représentation.
>> présentez la technologie d'analyse par éléments finis dans la conception mécanique pour assurer la rigidité élevée et la haute précision structure mécanique.
>> base de marbre de granit de la catégorie 000, résistance de haute résistance et à la corrosion et bonne stabilité.
>> table de travail de préparation de surface d'oxyde d'aluminium --- contrôle d'action rapide et flexible, durable et beau.





Configuration

>> règle discordante ouverte, résolution 0.1um, haute précision et bonne stabilité.
>> rail de guide linéaire de précision, vis de boule de broyeur et de moteur servo à C.A. assurer la stabilité de placer l'exactitude du système de machine.
>> l'appareil photo numérique à haute définition de Giga de couleur de pixel de 2M se conforme aux conditions de l'observation claire et de la mesure stable.
>> 6.5X lentille optique à haute définition, bourdonnement automatique précis, une fois calibrage rapide de pixel.

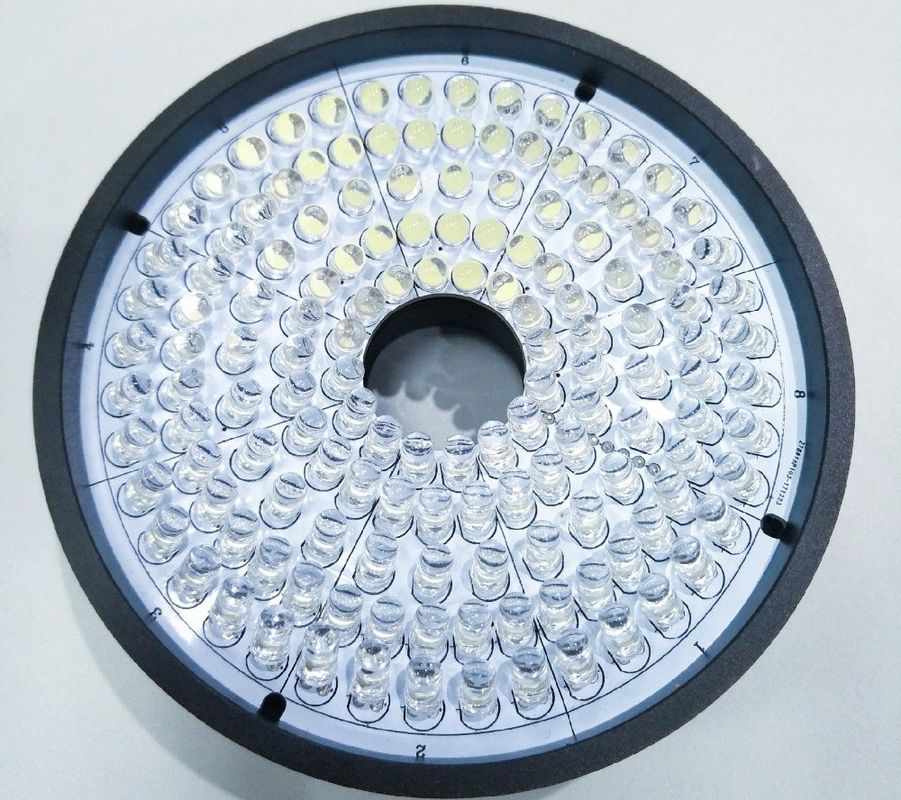

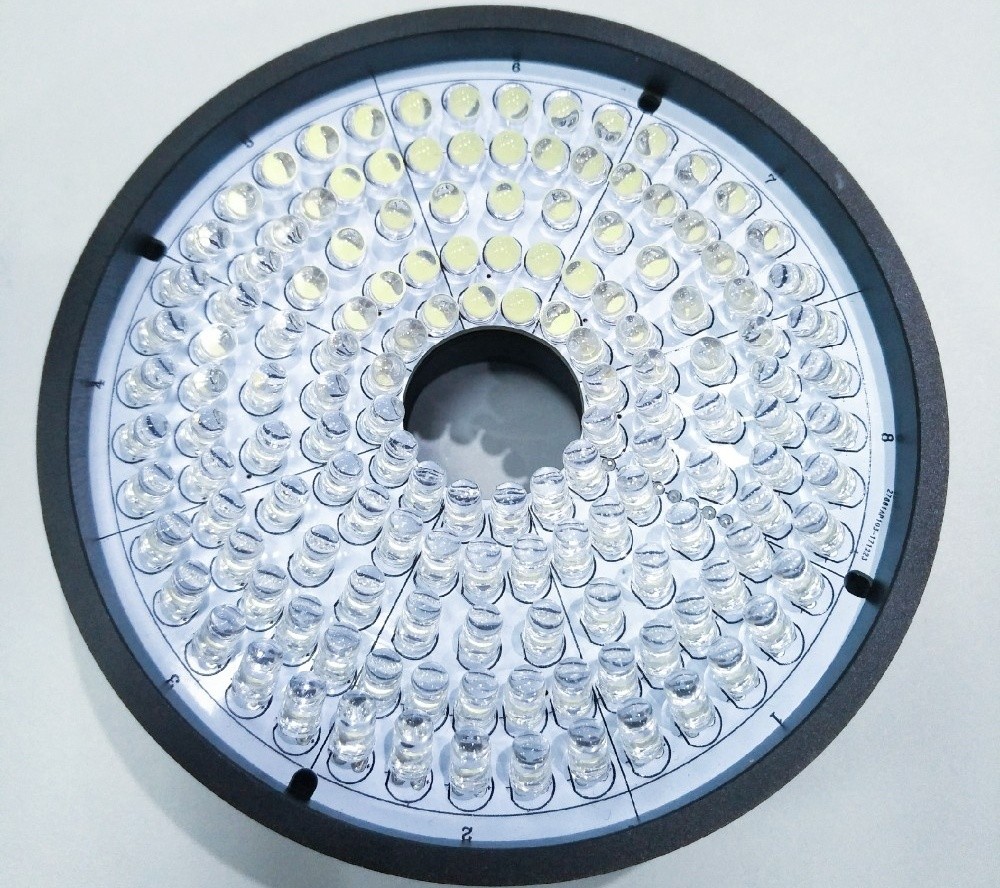

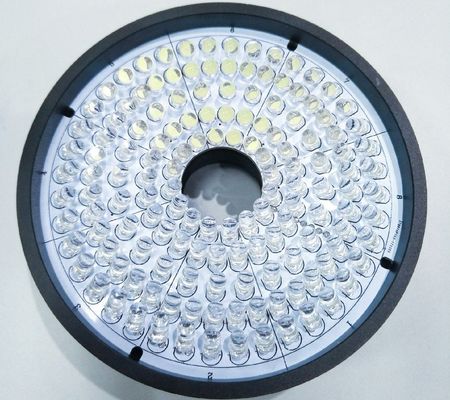

>> source lumineuse de surface programmable de 8 sections LED avec la source lumineuse parallèle de découpe de LED (vert ou blanc).
>> contrôle de commande numérique par ordinateur, contrôle fermé de système d'entraînement de servo à C.A., de manette, de souris ou de clavier.





Multicapteur facultatif d'instrument de mesure d'image pour la mesure 3D

Illumination : 4/8/40 lumière d'anneau de surface des sections LED ; 48 sections 4 colore la lumière d'anneau de LED ; Le bien mobilier 4 colore la lumière d'anneau de LED

Lentille : Zoom bosselé manuel ; Zoom automatique, zoom bosselé manuel avec la lumière coaxiale ; Zoom automatique avec la lumière coaxiale.

Sonde de contact : Kits de MCP de Renishaw, erreur de mesure <>

Capteur de laser : Capteur de non contact de laser de KEYENCE ; Capteur blanc de mesure de la lumière.

Paramètres

Modèle	IL 652	HE862	HE1080	HE1210	HE1512	HE1812
X, voyage de Y (millimètres)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Voyage d'axe des z (millimètres)	200 (peut être augmenté selon les conditions des clients)
Capacité de charge	approximativement 35 kilogrammes
Dimension (millimètres)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Poids (kilogrammes)	1500	1800	2900	3200	4400	4800
Résolution	0.5μm (0.1um pour l'option)
	Caméra	appareil photo numérique de 2M HD GIGA
	Zoom	rapport optique automatique professionnel de zoom de zoom : 1~10X
	Rapport optique visuel	18~195X (selon les différents modèles de la caméra choisie, son rapport optique changera ; le rapport optique réel est sujet aux données mesurées)
	Champ de vision	8.1~1.3mm (selon les différents plans assortis de la caméra et de la lentille, le champ visuel changera en conséquence, et le champ visuel réel est sujet aux données mesurées)
	Accuracy*	μm du ≤ (3+L/200)
Illumination	Illumination programmable de surface de 5 sections LED de l'anneau 8 (40 sections sonnent la lumière, la lumière coaxiale, la lumière multi mobile d'anneau de couleur pour l'option)
